Автомати

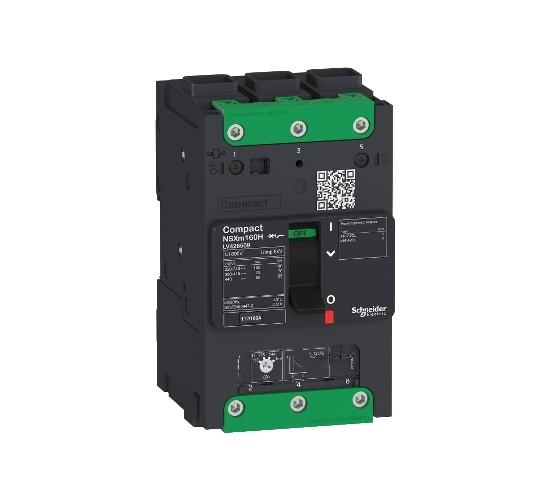

Автоматичен прекъсвач NSX3P 80A TMD
- Арт. №: 30612
- В наличност
Производител:
Автоматичен прекъсвач NSX3P 80A TMD EverLink конектори
Цена на бр
255.88€
/ 500.46 лв.
Бърза поръчка
СЕРИЯ ASFORA
Автоматичен прекъсвач E125N320FM CVS1250F 50kA 3P 1250A
Арт. №: 30543
1562.05 €
/ 3055.10 лв.
Автоматичен прекъсвач E125F320FM CVS1250F 36kA 3P 1250А
Арт. №: 30542
1485.41 €
/ 2905.21 лв.
Автоматичен прекъсвач E100N320FM CVS1000F 50kA 3P 1000А
Арт. №: 30541
1464.36 €
/ 2864.04 лв.
Автоматичен прекъсвач E100F320FM CVS1000F 36kA 3P 1000А
Арт. №: 30540
1394.46 €
/ 2727.33 лв.
Автоматичен прекъсвач E080N320FM CVS800F 50kA 3P 800А
Арт. №: 30539
1363.13 €
/ 2666.05 лв.
Автоматичен прекъсвач E080F320FM CVS800F 36kA 3P 800А
Арт. №: 30538
1301.28 €
/ 2545.08 лв.
384.06 €
/ 751.16 лв.
489.41 €
/ 957.20 лв.
605.93 €
/ 1185.10 лв.
| Обхват | ComPacT |
|---|---|
| Наименование на продукта | ComPacT NSX |
| Гама на продукта | ComPacT NSX |
| Съкратено наименование на устройството | NSX 160F |
| Тип продукт или компонент | Прекъсвач |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 3P |
| Тип защитени полюси | 3D |
| [In] номинален ток | 80 A при 40 °C |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz |
| тип на мрежата | AC |
| Честота на мрежата | 50/60 Hz |
| Възможност за изолация | Да в съответствие с IEC 60947-2 |
| Категория за оползотворяване | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 85 kA Icu при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA Icu при 380...415 V AC 50/60 Hz в съответствие с IEC 60947-2 35 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Performance level | F 36 kA 415 V AC |
| Наименование изключващ блок | TM-D |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Защитни функции на изключвателно у-во | LI |
| Тип управление | Щифт |
| Circuit breaker mounting mode | Фиксиран |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 85 kA при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA при 380...415 V AC 50/60 Hz в съответствие с IEC 60947-2 30 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 20000 cycles при 440 V In/2 10000 cycles при 440 V In 10000 cycles при 690 V In/2 5000 cycles при 690 V In |
| Разсейване на мощността по полюси | 6,96 W |
| Монтажна подпора | Задна плоча |
| Позиция за монтаж | Хоризонтален и вертикален Flat on the back |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Connection terminals | 1 Everlink lugразмер на проводника2,5…95 mm², твърд или неподвижен Алуминий/мед 1 Everlink lugразмер на проводника2,5…70 mm², гъвкав copper |
| Свързващи клеми | 35 mm с разширители 27 mm без разширители |
| 9 мм клеми | 9 Модул |
| Настройка на изключвателно устройство | 80 A при 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируем |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Неподвижен/фиксиран |
| Instantaneous protection pick-up adjustment type Ii | Неподвижен/фиксиран |
| [Ii] instantaneous protection pick-up adjustment range | 1000 A |
| Защита от земна утечка | Без |
| Number of slots for electrical auxiliaries | 1 слот(ове) за Спомагателен ключ OF 1 слот(ове) за Алармен ключ SD 1 слот(ове) за Освобождаващо напрежение MN or MX |
| Локална сигнализация | За presence of auxiliary contacts: flag (зелен) |
| Width (W) | 81 mm |
| Height (H) | 137 mm |
| Depth (D) | 80 mm |
| Нето тегло на продукта | 1,06 kg |
| Цвят | Сив (RAL 7016) |
| Стандарти | EN/IEC 60947 |
|---|---|
| Ниво на замърсяване | 3 в съответствие с IEC 60664-1 |
| Степен на защита IP | IP40 в съответствие с IEC 60529 |
| Степен на защита IK | IK07 в съответствие с IEC 62262 |
| Температура на околния въздух при работа | -25…70 °C |
| температура на околната среда за съхранени | -50…85 °C |
| Относителна влажност | 0…95 % |
| Допустима надморска височина | 2000 m Без отклонение 5000 m с нормиране |
-
Ампераж
80A
-
Полюси
3P
-
защита
термомагнитна
-
серия
ComPacT NSX
| Обхват | ComPacT |
|---|---|
| Наименование на продукта | ComPacT NSX |
| Гама на продукта | ComPacT NSX |
| Съкратено наименование на устройството | NSX 160F |
| Тип продукт или компонент | Прекъсвач |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 3P |
| Тип защитени полюси | 3D |
| [In] номинален ток | 80 A при 40 °C |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz |
| тип на мрежата | AC |
| Честота на мрежата | 50/60 Hz |
| Възможност за изолация | Да в съответствие с IEC 60947-2 |
| Категория за оползотворяване | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 85 kA Icu при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA Icu при 380...415 V AC 50/60 Hz в съответствие с IEC 60947-2 35 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Performance level | F 36 kA 415 V AC |
| Наименование изключващ блок | TM-D |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Защитни функции на изключвателно у-во | LI |
| Тип управление | Щифт |
| Circuit breaker mounting mode | Фиксиран |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 85 kA при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2 36 kA при 380...415 V AC 50/60 Hz в съответствие с IEC 60947-2 30 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 10 kA при 525 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 20000 cycles при 440 V In/2 10000 cycles при 440 V In 10000 cycles при 690 V In/2 5000 cycles при 690 V In |
| Разсейване на мощността по полюси | 6,96 W |
| Монтажна подпора | Задна плоча |
| Позиция за монтаж | Хоризонтален и вертикален Flat on the back |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Connection terminals | 1 Everlink lugразмер на проводника2,5…95 mm², твърд или неподвижен Алуминий/мед 1 Everlink lugразмер на проводника2,5…70 mm², гъвкав copper |
| Свързващи клеми | 35 mm с разширители 27 mm без разширители |
| 9 мм клеми | 9 Модул |
| Настройка на изключвателно устройство | 80 A при 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируем |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Неподвижен/фиксиран |
| Instantaneous protection pick-up adjustment type Ii | Неподвижен/фиксиран |
| [Ii] instantaneous protection pick-up adjustment range | 1000 A |
| Защита от земна утечка | Без |
| Number of slots for electrical auxiliaries | 1 слот(ове) за Спомагателен ключ OF 1 слот(ове) за Алармен ключ SD 1 слот(ове) за Освобождаващо напрежение MN or MX |
| Локална сигнализация | За presence of auxiliary contacts: flag (зелен) |
| Width (W) | 81 mm |
| Height (H) | 137 mm |
| Depth (D) | 80 mm |
| Нето тегло на продукта | 1,06 kg |
| Цвят | Сив (RAL 7016) |
| Стандарти | EN/IEC 60947 |
|---|---|
| Ниво на замърсяване | 3 в съответствие с IEC 60664-1 |
| Степен на защита IP | IP40 в съответствие с IEC 60529 |
| Степен на защита IK | IK07 в съответствие с IEC 62262 |
| Температура на околния въздух при работа | -25…70 °C |
| температура на околната среда за съхранени | -50…85 °C |
| Относителна влажност | 0…95 % |
| Допустима надморска височина | 2000 m Без отклонение 5000 m с нормиране |
-
Ампераж
80A
-
Полюси
3P
-
защита
термомагнитна
-
серия
ComPacT NSX
