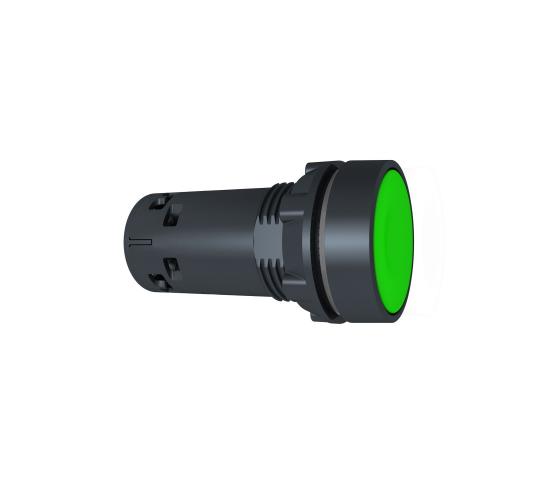

Бутон пластмасов зелен 22 мм пружинно връщане 1NO main image

Бутони и датчици изключватели

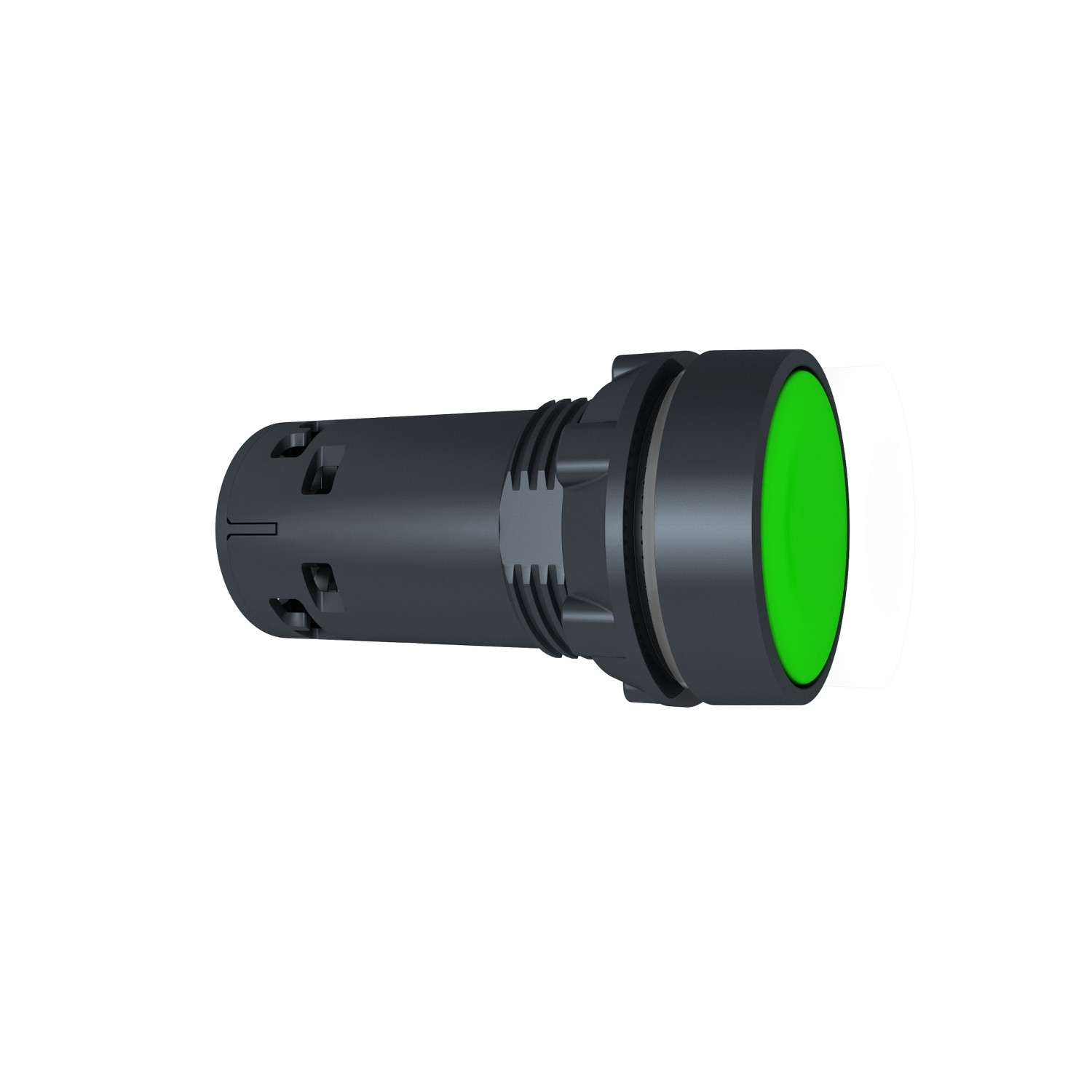

Бутон пластмасов зелен 22 мм пружинно връщане 1NO

Арт. №: 40055
Няма наличност

Производител:

Бутон пластмасов зелен 22 мм пружинно връщане 1NO Schneider Electric XB7NA31

Цена на брой

5.95€ / 11.64 лв.

Количество

Бърза поръчка

Описание
Характеристики

Гама на продукта	Harmony XB7
Тип продукт или компонент	Бутон
Съкратено наименование на устройството	XB7
Диаметър на монтаж	22 mm
Минимилано доставно количество	10
Степен на защита IP	IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел)
Форма на сигнализираща глава	Кръгла
Вид оператор	Пружинно връщане
Профил на оператора	Зелен вграден, Немаркиран
Тип и състав на контактите	1 NO
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Представяне на устройството	Monolithic product

Допълващи
CAD цялостна широчина	29 mm
CAD цялостна височина	29 mm
CAD цялостна дълбочина	51,5 mm
Описание на клеморед ISO n°1	(13-14)NO
тегло на продукта	0,021 kg
Монтиране на устройство	Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1
С фиксиран център	>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
Начин на монтаж	С гайка под главата: 2…2,4 N.m
Рсабота на контакта	Бавно спиране
Вкл при положителен сигнал	С (само НЕ)
Механична издръжливост	1000000 cycles
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Защита от късо съединение	4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	4 kVв съответствие сIEC 60947-1
Номинален работен ток	0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост	Λ <= 10exp(-6) в 17 V, 5 mA съответстващ на IEC 60947-5-4

вид

бутон
цвят

зелена
брой контактни групи

N/0
Диаметър на монтаж

22,5ММ

Описание

Гама на продукта	Harmony XB7
Тип продукт или компонент	Бутон
Съкратено наименование на устройството	XB7
Диаметър на монтаж	22 mm
Минимилано доставно количество	10
Степен на защита IP	IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел)
Форма на сигнализираща глава	Кръгла
Вид оператор	Пружинно връщане
Профил на оператора	Зелен вграден, Немаркиран
Тип и състав на контактите	1 NO
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Представяне на устройството	Monolithic product

Допълващи
CAD цялостна широчина	29 mm
CAD цялостна височина	29 mm
CAD цялостна дълбочина	51,5 mm
Описание на клеморед ISO n°1	(13-14)NO
тегло на продукта	0,021 kg
Монтиране на устройство	Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1
С фиксиран център	>= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm
Начин на монтаж	С гайка под главата: 2…2,4 N.m
Рсабота на контакта	Бавно спиране
Вкл при положителен сигнал	С (само НЕ)
Механична издръжливост	1000000 cycles
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Защита от късо съединение	4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	4 kVв съответствие сIEC 60947-1
Номинален работен ток	0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост	Λ <= 10exp(-6) в 17 V, 5 mA съответстващ на IEC 60947-5-4

Характеристики

вид

бутон
цвят

зелена
брой контактни групи

N/0
Диаметър на монтаж

22,5ММ
