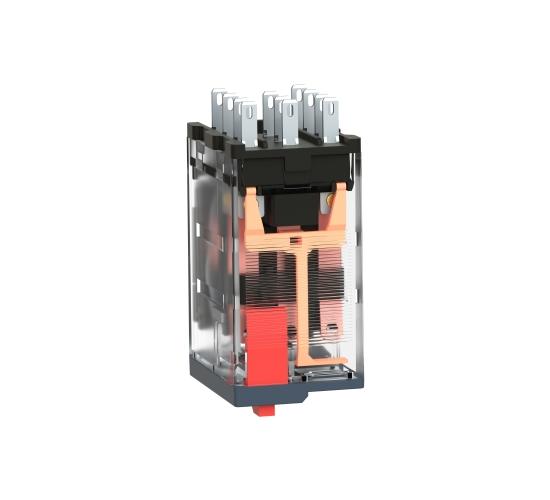

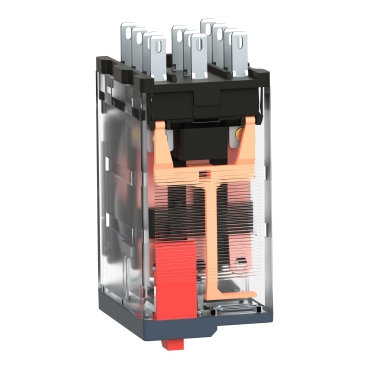

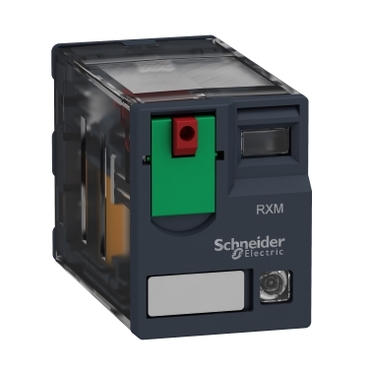

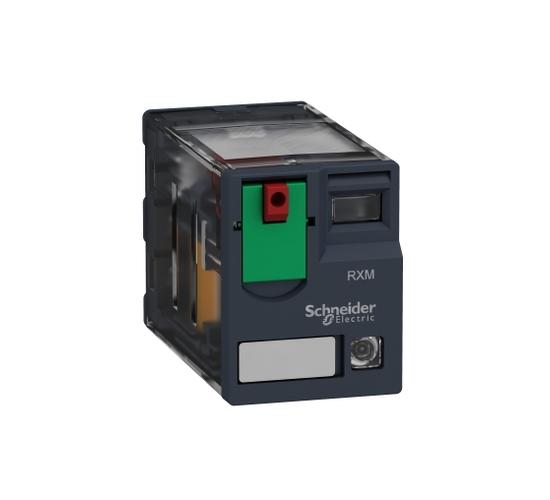

Миниатюрно реле с основа Harmony 10A 3CO с LED заключващ се тест бутон 24V AC RXM3AB2B7
- Арт. №: 90245
- Няма наличност
Производител:
Миниатюрно реле с основа, Harmony, 10A, 3CO, с LED, заключващ се тест бутон, 24V AC
Цена на бр
13.72€
/ 26.83 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Гама на продукта | Електромеханични Релета Harmony |
|---|---|
| име на серия | Миниатюрен |
| Тип продукт или компонент | Реле за включване |
| Съкратено наименование на устройството | RXM |
| Тип и състав на контактите | 3 C/O |
| [Uc] Контролно напрежение | 24 V AC 50/60 Hz |
| Статус LED | С |
| Тип управление | Тестов бутон с опция за заключване |
| Коефициент на натоварване | 20 % |
| Форма на щифт | Плосък |
|---|---|
| [Ue] Изолационно напрежение | 250 V в съответствие с IEC 300 V в съответствие с CSA 300 V в съответствие с UL |
| [Uimp] Устойчивост на импулсно напрежение | 4 kV по време 1.2/50 µs |
| Материал на контактите | AgNi |
| Номинален работен ток | 10 A at 28 V (DC) НЕ в съответствие с IEC 10 A at 250 V (AC) НЕ в съответствие с IEC 5 A at 28 V (DC) NC в съответствие с IEC 5 A at 250 V (AC) NC в съответствие с IEC 10 A at 30 V (DC) в съответствие с UL 10 A at 277 V (AC) в съответствие с UL |
| Continuous output current | 6,7 A |
| Максимално превключвателно напрежение | 250 V в съответствие с IEC |
| resistive rated load | 10 A at 250 V AC 10 A at 28 V DC |
| Максимална превключвателна възможност | 2500 VA/280 W |
| Минимален капацитет на превключване | 170 mW при 10 mA, 17 V |
| Работен обхват | <= 1200 цикъла/час Под товар <= 1800 цикъла/час Без товар |
| Механична издръжливост | 10000000 cycles |
| Електрическа устойчивост | 100000 cycles за резистивен |
| average coil consumption in VA | 1,2 в 60 Hz |
| Средна консумация | 1,2 VA при 60 Hz |
| Праг при отпадане на напрежението | >= 0.15 Uc |
| operate time | 20 ms |
| release time | 20 ms |
| average coil resistance | 180 Ohm в 20 °C +/- 15 % |
| Граници на номинално работно напрежение | 19.2...26.4 V AC |
| Данни за безопасност | B10d = 100000 |
| Категория на защита | RT I |
| Тестови нива | Ниво A групово монтиране |
| Работно положение | Всяка позиция |
| CAD цялостна височина | 79 mm |
| CAD цялостна дълбочина | 78,45 mm |
| Нето тегло на продукта | 0,037 kg |
| Представяне на устройството | Цялостен продукт |
| Диелектрична якост | 1300 V AC Между контакти с Микро прекъсвания 2000 V AC Между бобина и прекъсвач 2000 V AC Между полюси |
|---|---|
| Продуктови сертификати | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Стандарти | CSA C22.2 No 14 UL 508 IEC 61810-1 |
| температура на околната среда за съхранениe | -40…85 C |
| Температура на околния въздух при работа | -40…55 C |
| Устойчивост на вибрации | 3 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 цикъла на работа 5 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 неработни цикъла |
| IP степен на защита | IP40 в съответствие с IEC 60529 |
| Устойчивост на удар | 10 gn за В операция 30 gn за Не работи |
| Ниво на замърсяване | 2 |
-
Ампераж
10A
-
брой контактни групи
3 C/O
-
напрежение
24VAC
-
вид
Harmony релета
