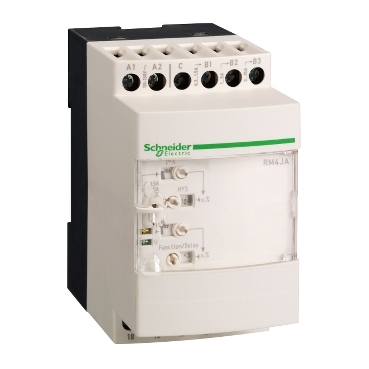

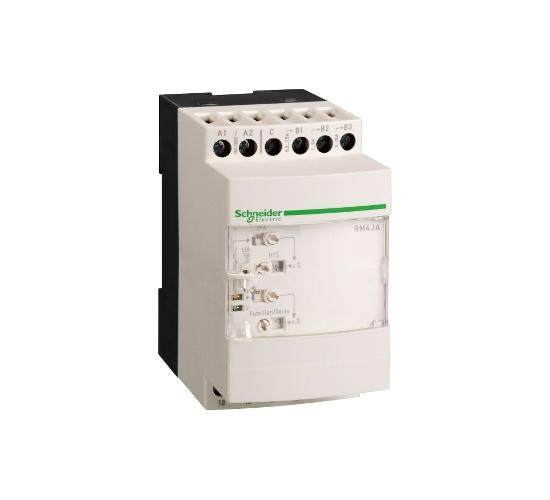

Реле за контрол на тока RM4JA32M 0.3-15A/240VAC
- Арт. №: 90200
- В наличност
Производител:
Реле за контрол на тока RM4JA32M 0.3-15A/240VAC
Цена на бр
164.74€
/ 322.20 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Гама на продукта | Реле Harmony |
|---|---|
| тип реле | Current measurement relay |
| Тип продукт или компонент | Industrial measurement and control relays |
| Име на реле | RM4J |
| Relay monitored parameters | Overcurrent or undercurrent detection |
| time delay | Регулируем 0.05...30 s |
| максимална консумация на енергия в VA | 3,4 VA AC |
| обхват на измерване | 1...5 A ток AC 1...5 A ток DC 3...15 A ток AC 3...15 A ток DC 300...1500 mA ток AC 300...1500 mA ток DC |
| Тип и състав на контактите | 2 C/O |
| Максимално превключвателно напрежение | 440 V AC |
|---|---|
| operating voltage tolerance | 0.85...1.1 Uc |
| Output contacts | 2 C/O |
| Maximum measuring cycle | 80 ms |
| Internal input resistance | 0,02 Ohm 0,06 Ohm 0,006 Ohm |
| допустимо продължително претоварване | 7 A 20 A 2 A |
| Permissible non repetitive overload | 10 A за <= 3 s 100 A 15 A |
| Setting accuracy of the switching threshold | +/-5 % |
| Switching threshold drift | <= 0.06 % per degree centigrade depending permissible ambient air temperature <= 0.5 % within the supply voltage range (0.85...1.1 Un) |
| Setting accuracy of time delay | 10 P |
| Time delay drift | <= 0.07 % per degree centigrade depending on temperature <= 0.5 % within the supply voltage range (0.85...1.1 Un) |
| Hysteresis | 5…30 % Регулируем на current threshold setting |
| Маркировка | CE : LVD 73/23/EEC CE : EMC 89/336/EEC |
| Категория на защита | III в съответствие с IEC 60664-1 |
| [Ue] Изолационно напрежение | 500 V в съответствие с IEC |
| Supply disconnection value | > 0.1 Uc |
| Работно положение | Всяка позиция без понижаване на номиналните стойности |
| Свързване - клеморед | Винтови клеми, 2 x 1.5 mm²гъвкав С кабелен накрайник Винтови клеми, 2 x 2.5 mm²гъвкав Без кабелен накрайник |
| Затягащ момент | 0,6…1,1 N.m |
| Механична издръжливост | 30000000 cycles |
| [Ith] конвенционален терм. ток на своб. въздух | 8 A |
| Номинален работен ток | 2 A при 24 V DC-13 70 C в съответствие с IEC 60947-5-1/1991 2 A при 24 V DC-13 70 C в съответствие с VDE 0660 3 A при 115 V AC-15 70 C в съответствие с IEC 60947-5-1/1991 3 A при 115 V AC-15 70 C в съответствие с VDE 0660 3 A при 24 V AC-15 70 C в съответствие с IEC 60947-5-1/1991 3 A при 24 V AC-15 70 C в съответствие с VDE 0660 3 A при 250 V AC-15 70 C в съответствие с IEC 60947-5-1/1991 3 A при 250 V AC-15 70 C в съответствие с VDE 0660 0,1 A при 250 V DC-13 70 C в съответствие с IEC 60947-5-1/1991 0,1 A при 250 V DC-13 70 C в съответствие с VDE 0660 0,3 A при 115 V DC-13 70 C в съответствие с IEC 60947-5-1/1991 0,3 A при 115 V DC-13 70 C в съответствие с VDE 0660 |
| превключвателен капацитет в mA | 10 mA при 12 V |
| Превключвателно напрежение | 250 V AC |
| Материал на контактите | 90/10 silver nickel contacts |
| Брой кабели | 2 |
| Широчина | 45 mm |
| Височина | 78 mm |
| Дълбочина | 80 mm |
| Описание на клеморед ISO n°1 | (15-16-18)OC (C-B1-B2-B3)CO (25-26-28)OC (A1-A2)CO |
| Output relay state | Tripped if A measured > A set Tripped if V measured > V set |
| 9 мм стъпка | 5 |
| Нето тегло на продукта | 0,204 kg |
-
