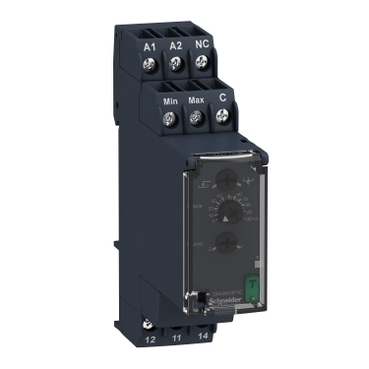

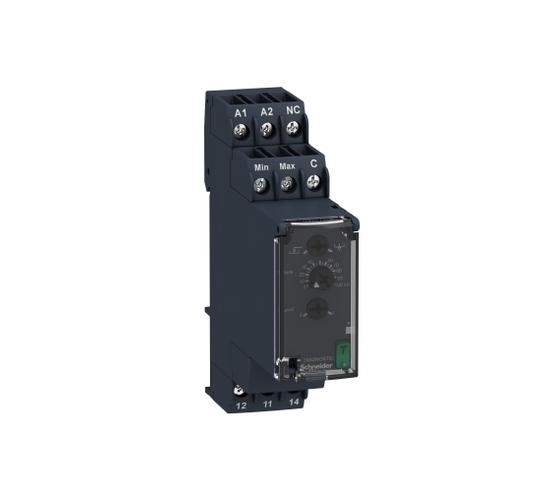

Реле за контрол на нивото RM22-L - 24..240 V AC/DC
- Арт. №: 90203
- Няма наличност
Производител:
Това реле Harmony RM22-LG позволява мониторинг на контрола на нивото на течности в трифазни мрежи. Това модулно мултифункционално трифазно реле за контрол на нивото на течности е идеално за мониторинг на електрически стойности в индустриални и сградни контролни панели. Прилага се в широка гама от приложения за промишлена автоматизация, като подемна и опаковъчна техника, асансьори, текстилно производство, водоснабдяване. Притежава един от тънките форм-фактори на пазара с ширина 22,5 мм, позволяващ гъвкав и лесен монтаж на DIN шина, и заема същото място като всяко модулно еднополюсно DIN устройство. Предлага също така бутон за диагностика, херметизиращ се капак, лесни и прецизни настройки с винтови тримери. Осигурява автоматично управление на изключването и информация за неизправностите за потребителя за бърза идентификация и отстраняване на неизправностите. Многофункционален контролер за широк избор, избран в логически автоматизирани системи с твърда връзка, идеален за модернизация на стари инсталации без използване на PLC. RM22LG11MR
Цена на бр
83.95€
/ 164.19 лв.
Бърза поръчка
СЕРИЯ ASFORA
67.10 €
/ 131.24 лв.
6.85 €
/ 13.40 лв.
6.85 €
/ 13.40 лв.
3.35 €
/ 6.55 лв.
Миниатюрно реле с основа Harmony 12A 2CO с LED, заключващ се тест бутон 24V DC RXM2AB2BD
Арт. №: 90307
11.32 €
/ 22.14 лв.
| Гама на продукта | Harmony Control Relays |
|---|---|
| тип реле | Level control relay |
| Тип продукт или компонент | Level control relay |
| Име на реле | RM22L |
| Relay monitored parameters | Detection by resistive probes |
| time delay | Без |
| Switching capacity in VA | 2000 VA |
| Минимален ток за превключване | 10 mA при 5 V DC |
| Максимален превключвателен ток | 8 A AC |
| Категория за оползотворяване | AC-15 в съответствие с IEC 60947-5-1 DC-13 в съответствие с IEC 60947-5-1 AC-1 в съответствие с IEC 60947-4-1 DC-1 в съответствие с IEC 60947-4-1 |
| Тип и състав на контактите | 1 C/O |
| Максимално превключвателно напрежение | 250 V AC |
|---|---|
| [Un] rated nominal voltage | 24...240 V AC/DC 50/60 Hz, non self-powered |
| Лимит на захранващо напрежение | 20,4…264 V AC/DC |
| power consumption | 1,5 W DC |
| Output contacts | 1 C/O |
| nominal output current | 8 A |
| delay at power up | 0,6 s |
| Maximum electrode voltage | 12 V AC |
| Maximum electrode current | 1 mA |
| Точност на повтаряне | +/- 2 % за Времезакъснение |
| Measurement error | < 1 % over the whole range with voltage variation 0.05 %/°C with temperature variation |
| Maximum cable distance between devices | 1000 m probe and delay |
| скала за чуствителност | 5...100 kOhm St (Standard Sensitivity) |
| Sensitivity adjustment | 5…100 % |
| Maximum supply current for sensors | 1 mA |
| Cable capacitance | 1 nF при HS (High Sensitivity) за probe cable 2,2 nF при St (Standard Sensitivity) за probe cable 4,7 nF при LS (Low Sensitivity) за probe cable |
| Категория на защита | III conforming to IEC 60664-1 |
| Изолация | Между захранване и измерване |
| Свързване - клеморед | Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник Винтови клеми, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) Твърд Без кабелен накрайник Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник |
| Затягащ момент | 0,6…1 N.m съответстващ на IEC 60947-1 |
| Материал на корпуса | Самозагасяща се пластмаса |
| Монтажна подпора | 35 mm DIN шина в съответствие с IEC 60715 |
| Позиция за монтаж | Всяка позиция |
| Електрическа устойчивост | 100000 cycles |
| Механична издръжливост | 10000000 cycles |
| Материал на контактите | Cadmium free |
| обхват на измерване | 5...100 kOhm |
| Данни за безопасност | B10d = 120000 MTTFd = 125.5 years |
| Широчина | 22,5 mm |
| Тип управление | With test button |
| Нето тегло на продукта | 0,1 kg |
| Защита от микропрекъсвания | 100 ms DC 90 ms AC |
|---|---|
| Електромагнитна съвместимост | Immunity for residential, commercial and light-industrial environments conforming to IEC 61000-6-1 Immunity for industrial environments conforming to IEC 61000-6-2 Emission standard for residential, commercial and light-industrial environments conforming to IEC 61000-6-3 Emission standard for industrial environments conforming to IEC 61000-6-4 Електростатичен разряд - test level: 6 kV Ниво 3 (разреждане на контакт) conforming to IEC 61000-4-2 Електростатичен разряд - test level: 8 kV Ниво 3 (въздушно освобождаване) conforming to IEC 61000-4-2 Изпитване за устойчивост на електромагнитно поле с из - test level: 10 V/m Ниво 3 conforming to IEC 61000-4-3 Тест за устойчивост на електрически преход/разрушаван - test level: 4 kV Ниво 4 (Директен) conforming to IEC 61000-4-4 Тест за устойчивост на електрически преход/разрушаван - test level: 2 kV Ниво 4 (capacitive coupling) conforming to IEC 61000-4-4 Тест за устойчивост на пикове - test level: 4 kV Ниво 4 (Общ режим) conforming to IEC 61000-4-5 Тест за устойчивост на пикове - test level: 2 kV Ниво 4 (диференциален режим) conforming to IEC 61000-4-5 Разпръсквани емисии клас B група 1 conforming to CISPR 11 Разпръсквани емисии class B conforming to CISPR 22 |
| Стандарти | IEC 60255-1 |
| Продуктови сертификати | GL RCM CCC CSA UL EAC CE |
| температура на околната среда за съхранениe | -40…70 C |
| Относителна влажност | 93…97 % при 25…55 C в съответствие с IEC 60068-2-30 |
| Устойчивост на вибрации | 0.075 mm (f= 10…58,1 Hz) не в работен режим в съответствие с IEC 60068-2-6 1 gn (f= 10…58,1 Hz) не в работен режим в съответствие с IEC 60068-2-6 0.035 mm (f= 58,1…150 Hz) В операция в съответствие с IEC 60068-2-6 0.5 gn (f= 58,1…150 Hz) В операция в съответствие с IEC 60068-2-6 |
| Устойчивост на удар | 15 gn (продължителност = 11 ms) за не в работен режим съответстващ на IEC 60068-2-27 5 gn (продължителност = 11 ms) за В операция съответстващ на IEC 60068-2-27 |
| Степен на защита IP | IP20 в съответствие с IEC 60529 (Клеморед) IP40 в съответствие с IEC 60529 (корпус) IP50 в съответствие с IEC 60529 (преден панел) |
| Ниво на замърсяване | 3 в съответствие с IEC 60664-1 |
| Диелектрично тестово напрежение | 2,5 kV AC 50 Hz, 1 мин в съответствие с IEC 60255-2 |
-
вид
нивомер
