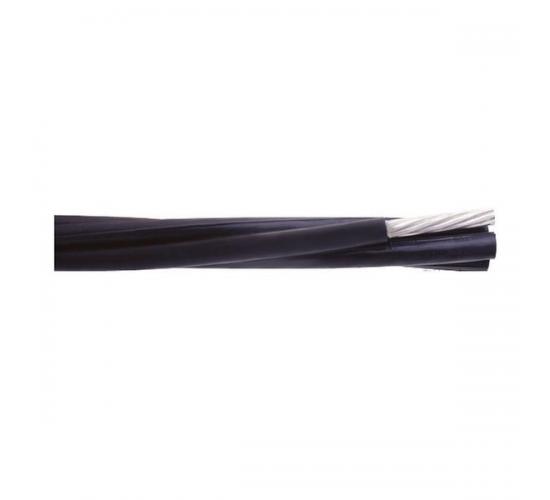

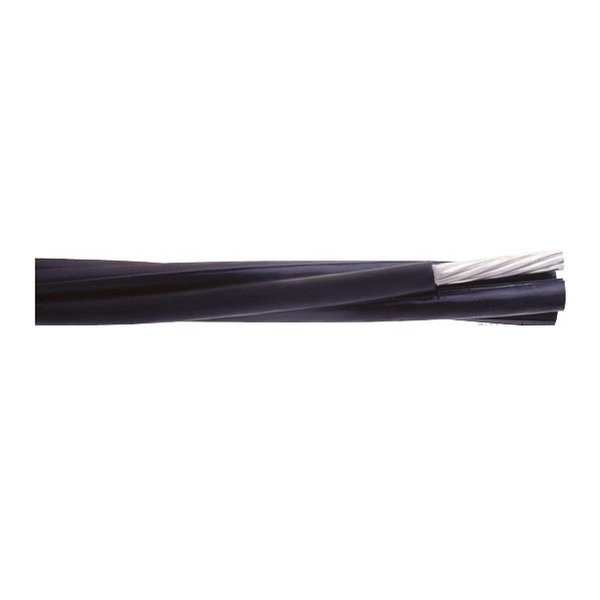

Алуминиев кабел AL/R 2x16 мм2
- Арт. №: 571101
- В наличност
Производител:
Усукан проводник за въздушно окачване с изолация от омрежен полиетилен, Uo/U 0.6/1 kV - Алуминиев кабел AL/R 2x16 мм2
Цена на бр
0.91€
/ 1.78 лв.
Бърза поръчка
СЕРИЯ ASFORA
ПРИЛОЖЕНИЕ:
Силовите кабели с изолация от омрежен полиетилен (XLPE) за въздушно окачване са предназначени за електрически инсталации в променливотокови мрежи за ном.напрежение Uo/U 0.6/1 kV или в постояннотокови мрежи с максимално напрежение спрямо земя 0.9 кV. Кабелите с носещ нулев проводник изграждат мрежи в градски и селски зони, а кабелите самоносещ тип изграждат разклонителите мрежи в тези зони. Кабелите за въздушно окачване може да се използуват в различни видове инсталации: по фасади свободно висящи; между стълбове; по фасади неподвижно фиксирани; към дървета и мачти. Допуска се пресичане на горски площи без изсичане и поддържане на просеки. -При кабелите с носещо нулево жило целият сноп се окачва и носи от носещия проводник, който е от алуминиева сплав. - При самоносещите конструкции окачването и носенето на целия сноп се осъществява от фазните изолирани проводници. В сноповете мoже да бъдат включени един или два допълнителни проводника за обществено осветление и контролна двойка.
ХАРАКТЕРИСТИКИ:
КОНСТРУКЦИЯ НА КАБЕЛА | ТЕХНИЧЕСКИ ДАННИ | ||
| КОНСТРУКЦИЯ | Съгласно NF C 33-209 | R НА ПРОВОДНИКА 20° C | съгласно NF C 33-209 |
| ТОКОПРОВОДИМО ЖИЛО -фазни(основни) М -нулево (носещо) N -допълнителни за осветление R | Al многожични уплътнени или неуплътнени по NF C 33-209 многожично от алуминиева сплав по NF C 33-209 Al многожични уплътнени или неуплътнени по NF C 33-209 | ДОПУСТИМА РАБОТНА ТЕМПЕРАТУРА | 90° C при продъл.жителна работа |
| ДОПУСТИМА ТЕМПЕРАТУРА НА ПРЕТОВАРВАНЕ | 130° C за време до 100h /год | ||
| ДОПУСТИМА ТЕМПЕРАТУРА В РЕЖИМ НА К.С | 250° C за времетраене до 5s | ||
| ИЗОЛАЦИЯ | XLPE компаунд | MAХ.ДОП.AСПРЕНАПРЕЖЕНИЕНЕ ПОВЕЧЕ ОТ: | 1.2 kV |
| ИЗПИТВАТЕЛНО НАПРЕЖЕНИЕ: АC -15 MIN DC - 15 MIN | 4 kV 10 kV | ||
| УСУКВАНЕ В КАБЕЛ (КАБЕЛНИ КОНСТРУКЦИИ) | Конструкциите усукани в сноп включват: - фазни(основни)изолирани жила ( М ) - нулево носещо изолирано жило( N )-едно, две или три допълнителни изолирани жила за осветление ( К ) | ТЕМПЕРАТУРА НА ПОЛАГАНЕ | не по ниска от - 10° C препоръчителна 15 ° C |
| ЦВЯТ | черен | МИН. РАДИУС НАОГЪВАНЕ | - 18xD на готовия кабел |
| МАРКИРОВКА | релефна и с боя: - фазни ( М ) - с цифри 1;2;3 - носещо нулево жило ( N ) -ELKABEL NF C 33-209 - допълнителни жила за осветление ( К ) - EP1 и EP2 | СЪПРОТИВЛЕНИЕ НА ЖИЛАТА ПРИ 20° C | 16 -1.91 Ω/км 70-0.443Ω/км; 25 -1.20 Ω/км; 95-0.320 Ω/км; 35 - 0.868 Ω/км; 120-0.253 Ω/км; 50 - 0.641 Ω/км; 150-0.206 Ω/км; 54.6Alm-0.63 Ω/км; 70Alm-.5 Ω/км; 95Alm- 0.343 Ω/км |
| МИН.СИЛА НА СКЪСВАНЕ НА НУЛЕВОТО НОСЕЩО ВЪЖЕ | за 54.6 - 16.6кN за 70 - 20.50kN за 95 - 27.50кN | ||
-
вид кабел
Al/R XLPE
-
брой жила
2
-
сечение на жилата мм2
16мм2
-
цвят
черен
ПРИЛОЖЕНИЕ:
Силовите кабели с изолация от омрежен полиетилен (XLPE) за въздушно окачване са предназначени за електрически инсталации в променливотокови мрежи за ном.напрежение Uo/U 0.6/1 kV или в постояннотокови мрежи с максимално напрежение спрямо земя 0.9 кV. Кабелите с носещ нулев проводник изграждат мрежи в градски и селски зони, а кабелите самоносещ тип изграждат разклонителите мрежи в тези зони. Кабелите за въздушно окачване може да се използуват в различни видове инсталации: по фасади свободно висящи; между стълбове; по фасади неподвижно фиксирани; към дървета и мачти. Допуска се пресичане на горски площи без изсичане и поддържане на просеки. -При кабелите с носещо нулево жило целият сноп се окачва и носи от носещия проводник, който е от алуминиева сплав. - При самоносещите конструкции окачването и носенето на целия сноп се осъществява от фазните изолирани проводници. В сноповете мoже да бъдат включени един или два допълнителни проводника за обществено осветление и контролна двойка.
ХАРАКТЕРИСТИКИ:
КОНСТРУКЦИЯ НА КАБЕЛА | ТЕХНИЧЕСКИ ДАННИ | ||
| КОНСТРУКЦИЯ | Съгласно NF C 33-209 | R НА ПРОВОДНИКА 20° C | съгласно NF C 33-209 |
| ТОКОПРОВОДИМО ЖИЛО -фазни(основни) М -нулево (носещо) N -допълнителни за осветление R | Al многожични уплътнени или неуплътнени по NF C 33-209 многожично от алуминиева сплав по NF C 33-209 Al многожични уплътнени или неуплътнени по NF C 33-209 | ДОПУСТИМА РАБОТНА ТЕМПЕРАТУРА | 90° C при продъл.жителна работа |
| ДОПУСТИМА ТЕМПЕРАТУРА НА ПРЕТОВАРВАНЕ | 130° C за време до 100h /год | ||
| ДОПУСТИМА ТЕМПЕРАТУРА В РЕЖИМ НА К.С | 250° C за времетраене до 5s | ||
| ИЗОЛАЦИЯ | XLPE компаунд | MAХ.ДОП.AСПРЕНАПРЕЖЕНИЕНЕ ПОВЕЧЕ ОТ: | 1.2 kV |
| ИЗПИТВАТЕЛНО НАПРЕЖЕНИЕ: АC -15 MIN DC - 15 MIN | 4 kV 10 kV | ||
| УСУКВАНЕ В КАБЕЛ (КАБЕЛНИ КОНСТРУКЦИИ) | Конструкциите усукани в сноп включват: - фазни(основни)изолирани жила ( М ) - нулево носещо изолирано жило( N )-едно, две или три допълнителни изолирани жила за осветление ( К ) | ТЕМПЕРАТУРА НА ПОЛАГАНЕ | не по ниска от - 10° C препоръчителна 15 ° C |
| ЦВЯТ | черен | МИН. РАДИУС НАОГЪВАНЕ | - 18xD на готовия кабел |
| МАРКИРОВКА | релефна и с боя: - фазни ( М ) - с цифри 1;2;3 - носещо нулево жило ( N ) -ELKABEL NF C 33-209 - допълнителни жила за осветление ( К ) - EP1 и EP2 | СЪПРОТИВЛЕНИЕ НА ЖИЛАТА ПРИ 20° C | 16 -1.91 Ω/км 70-0.443Ω/км; 25 -1.20 Ω/км; 95-0.320 Ω/км; 35 - 0.868 Ω/км; 120-0.253 Ω/км; 50 - 0.641 Ω/км; 150-0.206 Ω/км; 54.6Alm-0.63 Ω/км; 70Alm-.5 Ω/км; 95Alm- 0.343 Ω/км |
| МИН.СИЛА НА СКЪСВАНЕ НА НУЛЕВОТО НОСЕЩО ВЪЖЕ | за 54.6 - 16.6кN за 70 - 20.50kN за 95 - 27.50кN | ||
-
вид кабел
Al/R XLPE
-
брой жила
2
-
сечение на жилата мм2
16мм2
-
цвят
черен
