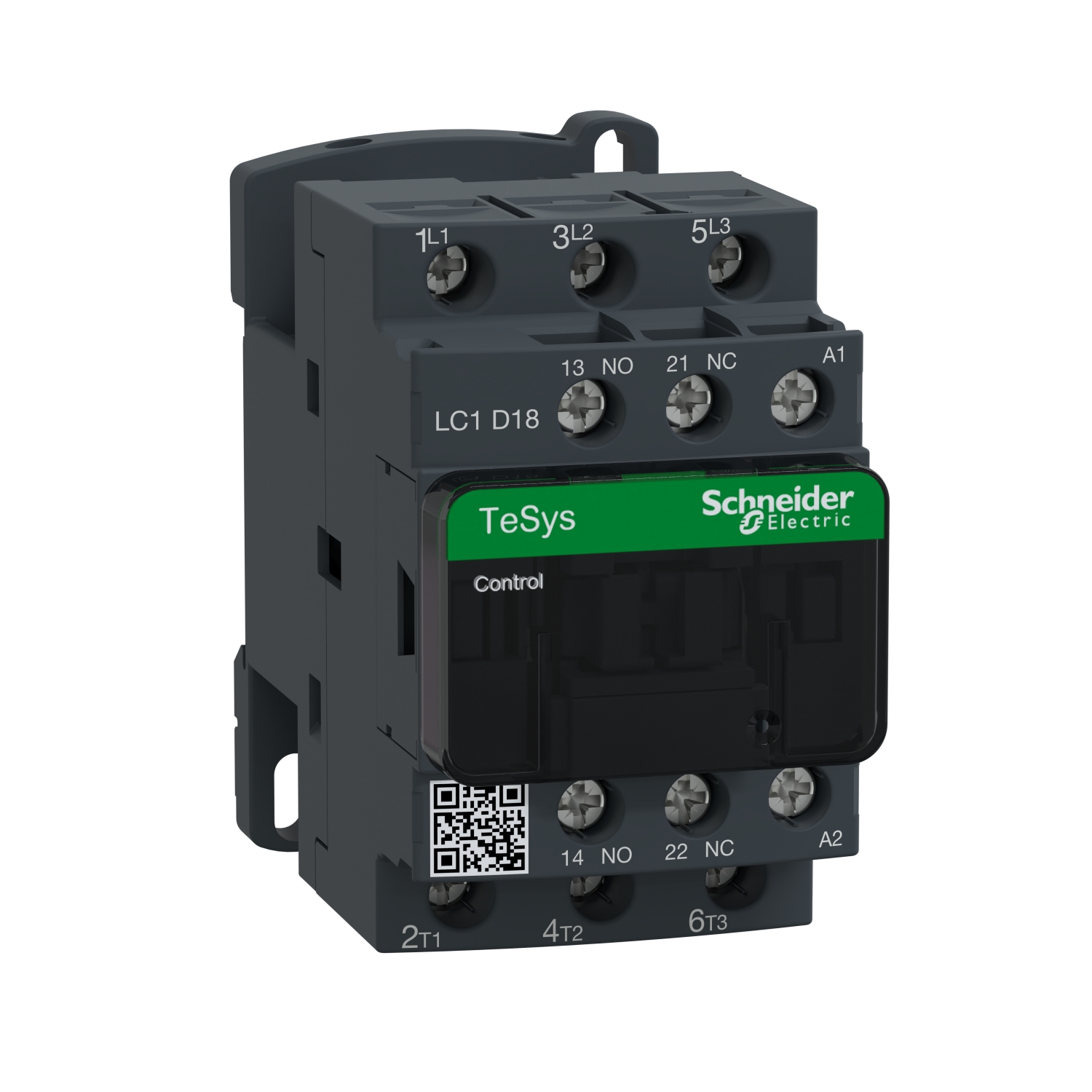

Контактор TeSys D - 3P(3 NO) - AC-3 - <= 440 V 18 A - 380 V AC, бобина

Производител: Schneider Electric
Арт. №: 20121
95.29лв.

Бърза поръчка

ОбхватTeSys
TeSys Deca
Наименование на продуктаTeSys D
TeSys Deca
продукт или тип компонентКонтактор
Съкратено наименование на устройствотоLC1D
Приложение на контактораРезистивен товар
Контрол на мотор
Категория за оползотворяванеAC-3
AC-4
AC-1
AC-3e
Описание на полюсите3P
power pole contact composition3 NO
[Ue] номинално работно напрежениеЕлектрическа верига: <= 690 V AC 25...400 Hz
Електрическа верига: <= 300 V DC
Номинален работен ток18 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига
32 A 60 °C) при <= 440 V AC AC-1 за Електрическа верига
18 A 60 °C) при <= 440 V AC AC-3e за Електрическа верига
Моторна мощност в kW4 kW при 220...230 V AC 50/60 Hz (AC-3)
7,5 kW при 380...400 V AC 50/60 Hz (AC-3)
9 kW при 415...440 V AC 50/60 Hz (AC-3)
10 kW при 500 V AC 50/60 Hz (AC-3)
10 kW при 660...690 V AC 50/60 Hz (AC-3)
4 kW при 400 V AC 50/60 Hz (AC-4)
4 kW при 220...230 V AC 50/60 Hz (AC-3e)
7,5 kW при 380...400 V AC 50/60 Hz (AC-3e)
9 kW при 415...440 V AC 50/60 Hz (AC-3e)
10 kW при 500 V AC 50/60 Hz (AC-3e)
10 kW при 660...690 V AC 50/60 Hz (AC-3e)
motor power HP (UL / CSA)1 hp при 115 V AC 50/60 Hz за 1 фаза
3 hp при 230/240 V AC 50/60 Hz за 1 фаза
5 hp при 200/208 V AC 50/60 Hz за 3 фази
5 hp при 230/240 V AC 50/60 Hz за 3 фази
10 hp при 460/480 V AC 50/60 Hz за 3 фази
15 hp при 575/600 V AC 50/60 Hz за 3 фази
Тип управляващо напрежениеAC при 50/60 Hz
[Uc] Управляващо напрежение380 V AC 50/60 Hz
Спомагателни контакти1 NO + 1 NC
[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947
Категория на защитаIII
Номинален термичен ток10 A при <60 °C за Сигнализираща мрежа
32 A при <60 °C за Електрическа верига
Номинален действащ ток на претоварване140 A AC за Сигнализираща мрежа в съответствие с IEC 60947-5-1
250 A DC за Сигнализираща мрежа в съответствие с IEC 60947-5-1
300 A при 440 V за Електрическа верига в съответствие с IEC 60947
Номинална изключвателна възможност300 A при 440 V за Електрическа верига в съответствие с IEC 60947
Устойчивост на ток на късо съединение145 A при <40 °C - 10 s за Електрическа верига
240 A при <40 °C - 1 s за Електрическа верига
40 A при <40 °C - 10 min за Електрическа верига
84 A при <40 °C - 1 мин за Електрическа верига
100 A - 1 s за Сигнализираща мрежа
120 A - 500 ms за Сигнализираща мрежа
140 A - 100 ms за Сигнализираща мрежа
Номинален параметър на предпазителя10 A gG за Сигнализираща мрежа в съответствие с IEC 60947-5-1
50 A gG при <= 690 V Тип 1 за Електрическа верига
35 A gG при <= 690 V Тип 2 за Електрическа верига
Средна стойност на импеданса2,5 mOhm - Ith 32 A 50 Hz за Електрическа верига
[Ue] Изолационно напрежениеЕлектрическа верига: 690 V в съответствие с IEC 60947-4-1
Електрическа верига: 600 V CSA
Електрическа верига: 600 V UL
Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1
Сигнализираща мрежа: 600 V CSA
Сигнализираща мрежа: 600 V UL
Електрическа устойчивост1,65 Mcycles 18 A AC-3 <= 440 V
1 Mcycles 32 A AC-1 <= 440 V
1,65 Mcycles 18 A AC-3e <= 440 V
Топлинно отделяне на полюса2,5 W AC-1
0,8 W AC-3
0,8 W AC-3e
Front coverС
Монтажна подпораШина
Пластина
СтандартиCSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Продуктови сертификатиRINA
LROS (Lloyds register of shipping)
GL
CSA
BV
ГОСТ
DNV
CCC
UL
UKCA
Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав Без
Контролна верига: Самозатягащи се клеми 2 1…4 mm²гъвкав Без
Контролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав С
Контролна верига: Самозатягащи се клеми 2 1…2,5 mm²гъвкав С
Контролна верига: Самозатягащи се клеми 1 1…4 mm²Твърд Без
Контролна верига: Самозатягащи се клеми 2 1…4 mm²Твърд Без
Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm²гъвкав Без
Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm²гъвкав Без
Електрическа верига: Самозатягащи се клеми 1 1…6 mm²гъвкав С
Електрическа верига: Самозатягащи се клеми 2 1…4 mm²гъвкав С
Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm²Твърд Без
Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm²Твърд Без
Затягащ моментЕлектрическа верига: 1,7 N.m Самозатягащи се клеми Плосък Ø 6 mm
Електрическа верига: 1,7 N.m Самозатягащи се клеми Philips No 2
Контролна верига: 1,7 N.m Самозатягащи се клеми Плосък Ø 6 mm
Контролна верига: 1,7 N.m Самозатягащи се клеми Philips No 2
Контролна верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2
Електрическа верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2
Работно време12...22 ms Затваряне
4...19 ms Отваряне
ниво на безопасностB10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1
B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост15 Mcycles
Работен обхват3600 cyc/h при <60 °C

Допълнителни устройства
Технология на бобинатаБез вграден RC модул
Граници на управляващото напрежение на бобината0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz
0.8...1.1 Uc -40…60 °C operational AC 50 Hz
0.85...1.1 Uc -40…60 °C operational AC 60 Hz
1...1.1 Uc 60…70 °C operational AC 50/60 Hz
Пускова мощност в VA70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)
Консумация на електроенергия в състояние "hold-in"7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)
Топлинно разпръскване2…3 W при 50/60 Hz
Вид спомагателни контактиМеханично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1
Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата25...400 Hz
Минимален ток за превключване5 mA за Сигнализираща мрежа
Минимално превключвателно напрежение17 V за Сигнализираща мрежа
Време без припокриване1,5 ms При изключване на захранването between NC and NO contact
1,5 ms При захранване between NC and NO contact
Съпротивление на изолацията> 10 MOhm за Сигнализираща мрежа

Околна среда
Степен на защита IPIP20 преден панел в съответствие с IEC 60529
издръжливост на климатични условияВ съответствие с IACS E10
в съответствие с IEC 60947-1 Annex Q category D
Защитни меркиTH в съответствие с IEC 60068-2-30
Ниво на замърсяване3
Температура на околния въздух при работа-40…60 °C
60…70 °C с нормиране
температура на околната среда за съхранени-60…80 °C
Допустима надморска височина0...3000 m
Огнеупорно850 °C в съответствие с IEC 60695-2-1
Механична устойчивостВибрации Отворен контактор: 2 Gn, 5...300 Hz
Вибрации Затворен контактор: 4 Gn, 5...300 Hz
Удар Отворен контактор: 10 Gn for 11 ms
Удар Затворен контактор: 15 Gn for 11 ms
Височина77 mm
Широчина45 mm
Дълбочина86 mm
тегло на продукта0,33 kg

Опаковъчни единици
Тип опаковка пакет 1PCE
Брой продукти в пакет 11
Пакет 1 Тегло349 g
Пакет 1 Височина5,5 cm
Пакет 1 широчина9,4 cm
Пакет 1 дължина11,4 cm
Тип опаковка пакет 2S02
Брой продукти в пакет 220
Пакет 2 тегло7,269 kg
Пакет 2 височина15 cm
Пакет 2 широчина30 cm
Пакет 2 Дължина40 cm
Пакет 3 височина15,0 cm

Гаранции по договора
Гаранция18 months
