Моторни защити

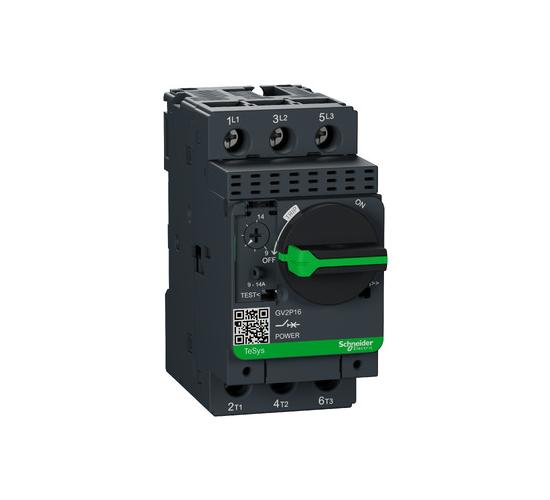

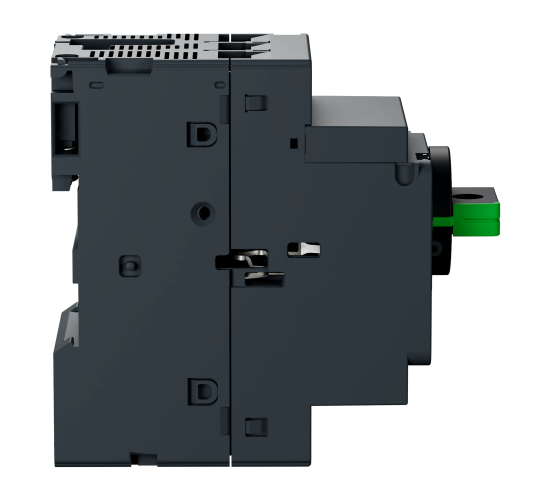

Термомагнитен моторен прекъсвач 9-14A
- Арт. №: 80034
- В наличност
Производител:

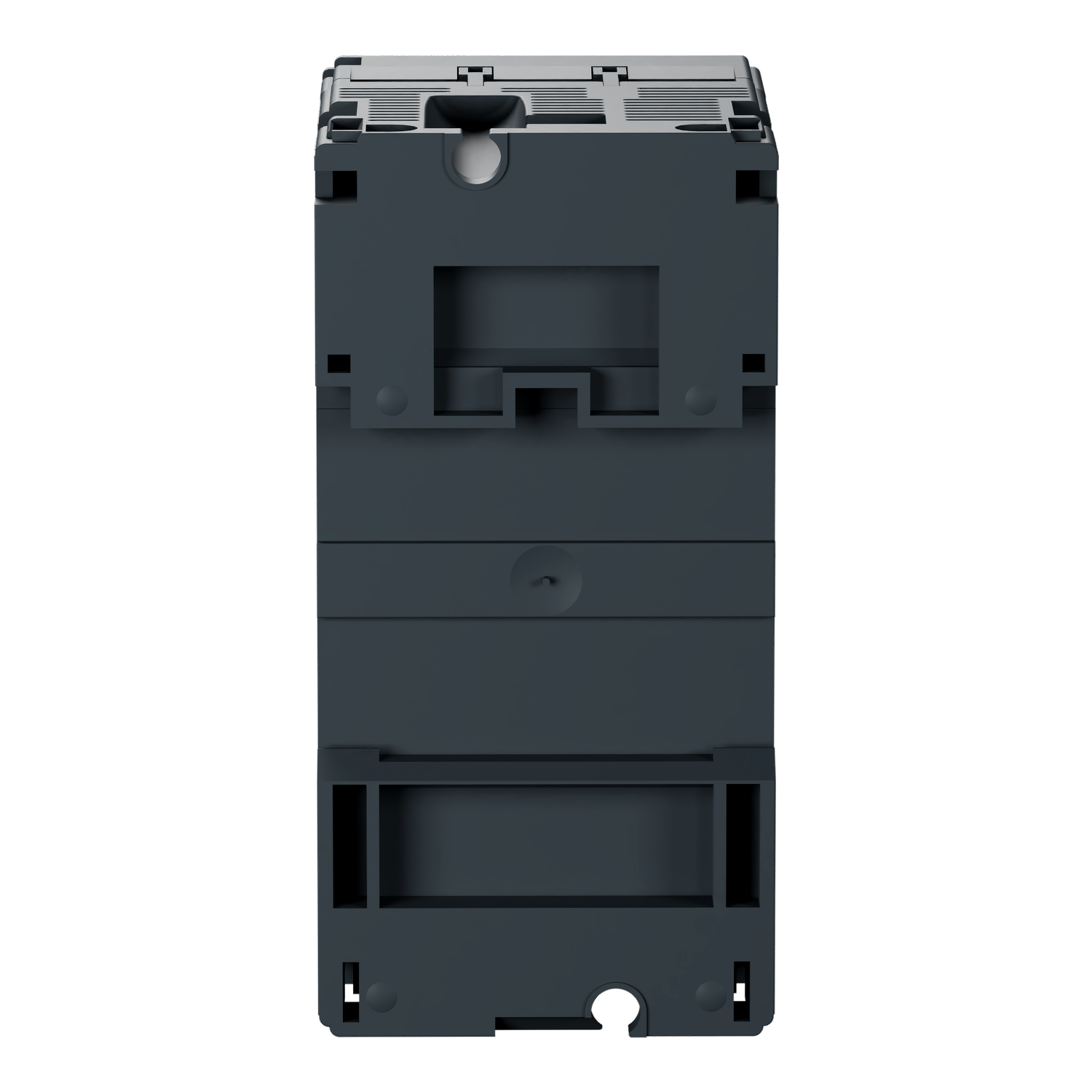

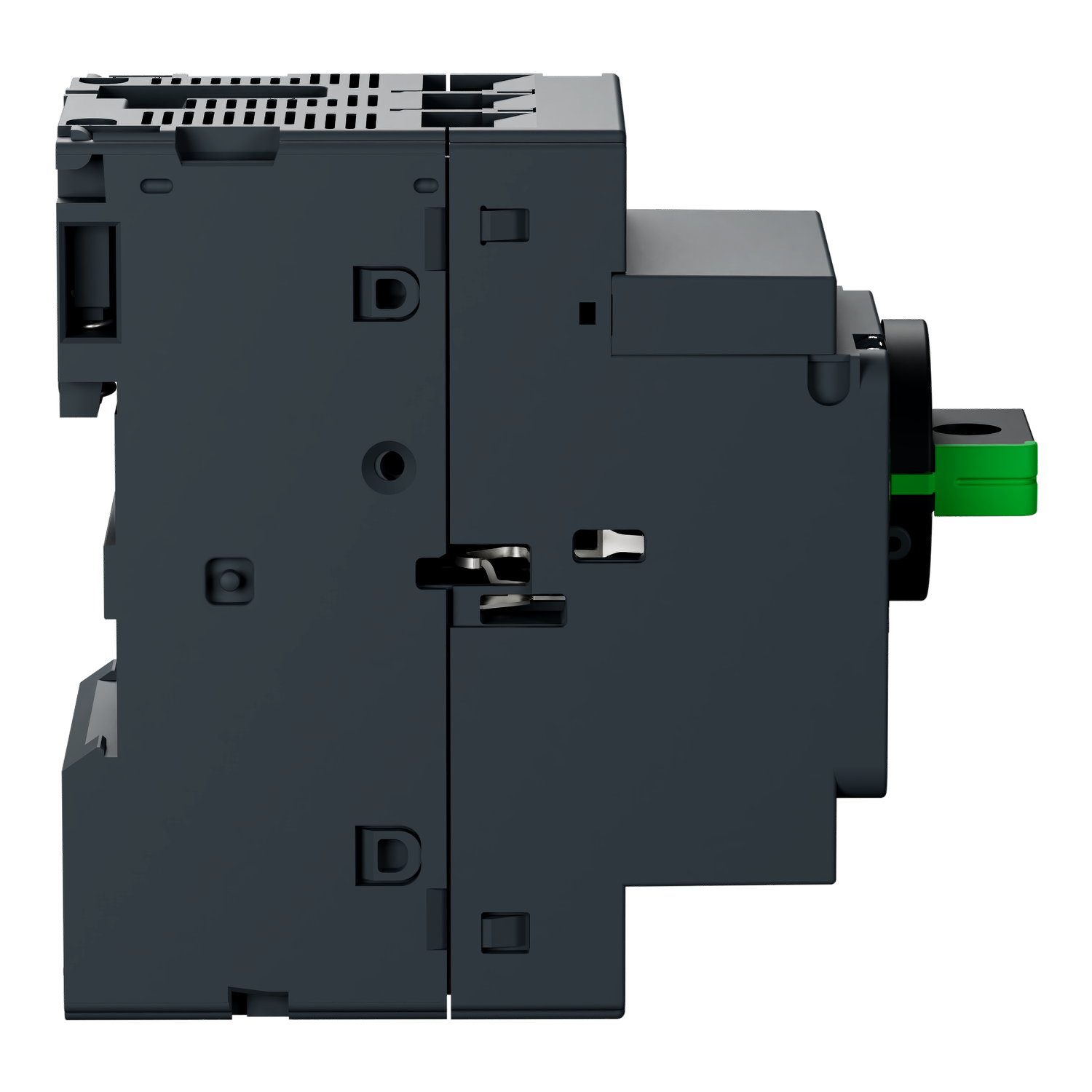

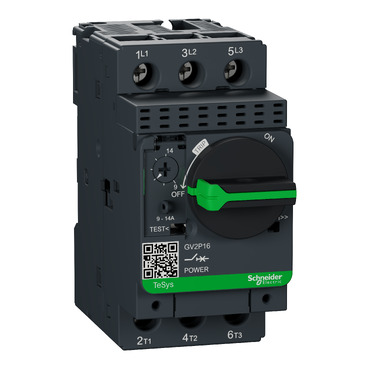

Термомагнитен моторен прекъсвач 9-14A Schneider Electric GV2P16 (Моторна защита)
Цена на бр
122.50€
/ 239.59 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys Deca |
|---|---|
| Наименование на продукта | TeSys GV2 |
| Тип продукт или компонент | Motor circuit breaker |
| Съкратено наименование на устройството | GV2P |
| Приложение на устройството | Motor protection |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Брой полюси | 3P |
|---|---|
| тип мрежа | AC |
| Категория за оползотворяване | Категория А в съответствие с IEC 60947-2 AC-3 в съответствие с IEC 60947-4-1 AC-3e в съответствие с IEC 60947-4-1 |
| Честотна мрежа | 50/60 Hz в съответствие с IEC 60947-4-1 |
| Моторна мощност в kW | 5,5 kW при 400/415 V AC 50/60 Hz 7,5 kW при 500 V AC 50/60 Hz 9 kW при 690 V AC 50/60 Hz 11 kW при 690 V AC 50/60 Hz |
| Изключвателна способност | 100 kA Icu при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 100 kA Icu при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 50 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 42 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 6 kA Icu при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Работна изключвателна възможност при късо съединение | 100 % при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 100 % при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 100 % при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Тип управление | Въртяща се дръжка |
| [In] номинален ток | 14 A |
| Регулируема термална защита | 9…14 A в съответствие с IEC 60947-4-1 |
| Магнитен ток на задействане | 253,4 A |
| Номинален термичен ток | 14 A съответстващ на IEC 60947-4-1 |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| [Ue] Изолационно напрежение | 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-2 |
| Детекция при отпадане на фаза | Да в съответствие с IEC 60947-4-1 |
| Възможност за изолация | Да в съответствие с IEC 60947-1 |
| Топлинно отделяне на полюса | 2,5 W |
| Механична издръжливост | 100000 cycles |
| Електрическа устойчивост | 100000 cycles за AC-3 при 415 V In 100000 cycles за AC-3e при 415 V In |
| Номинална отговорност | Продължителен в съответствие с IEC 60947-4-1 |
| Затягащ момент | 1,7 N.m Самозатягащи се клеми |
| Начин на монтаж | 35 mm симетрични DIN шина: монтаж Панел: Завити (с 2 x M4 винта) |
| Позиция за монтаж | Хоризонтален Вертикален |
| Широчина | 45 mm |
| Височина | 89 mm |
| Дълбочина | 97 mm |
| Цвят | Тъмно сив |
-
Ампераж
9-14A
-
серия
TeSys Deca
