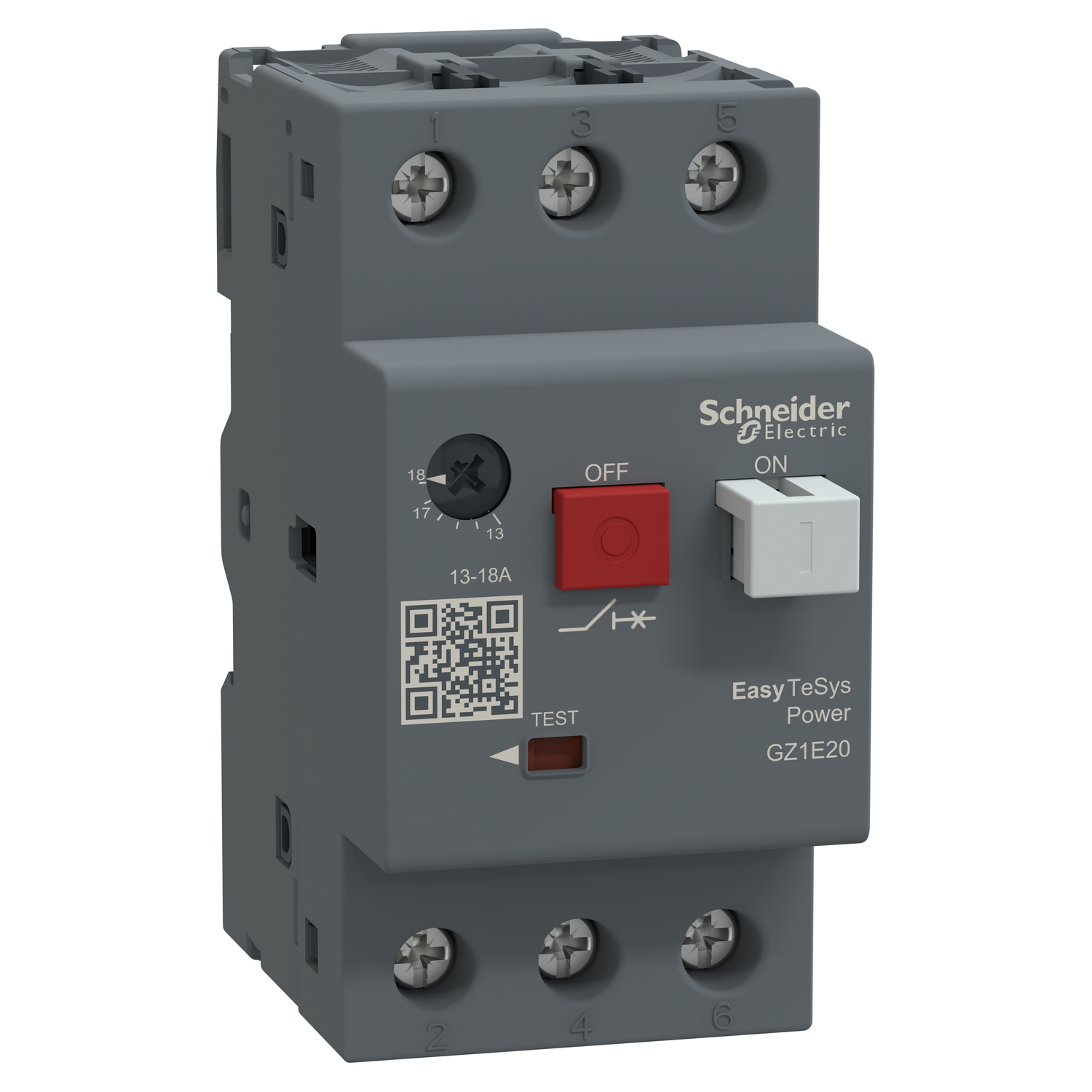

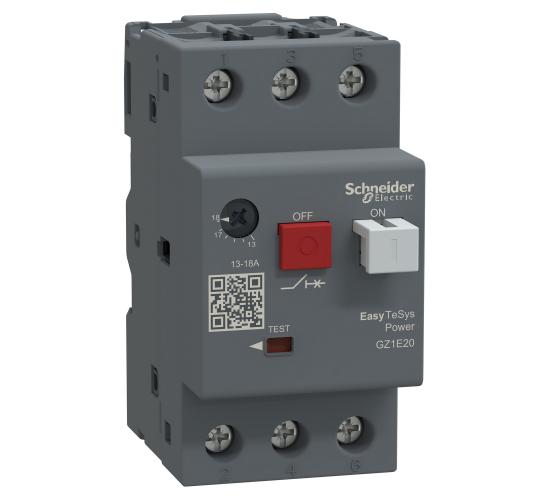

Термомагнитен моторен прекъсвач 13-18A
- Арт. №: 80010
- В наличност
Производител:
GZ1E20 (Моторна защита)GZ1 E са 3 полюса 3d термомагнитни прекъсвачи, специално проектирани за управление и защита на двигатели, отговарящи на стандартите IEC 60947-2 и IEC 60947-4-1. Настройката на обхвата на термични прекъсвания е 13-18A с термомагнитни защита. Осигурява IP 41 в шкаф GV2 MC01 и IP 55 в шкаф GV2 MC02. Осигурява стандартна надеждност и издръжливост с 0.1 М цикъла електрическа/механична издръжливост. Тези автоматични прекъсвачи са проектирани за свързване чрез винтови клеми. Предлага се в целия свят, той е сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine) и Green Premium (RoHs/Reach).
Цена на бр
52.26€
/ 102.21 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | Easy TeSys |
|---|---|
| Гама на продукта | Easy TeSys Power |
| Тип продукт или компонент | Прекъсвач |
| Съкратено наименование на устройството | GZ1E |
| Приложение на устройството | Мотор |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Възможност за изолация | Да в съответствие с IEC 60947-1 Appendix 7.1.6 |
| Цвят | Сив (RAL 7011) |
| Брой полюси | 3P |
|---|---|
| тип мрежа | AC |
| Категория за оползотворяване | AC-3 |
| Честотна мрежа | 50/60 Hz в съответствие с IEC 60947-2 |
| Тип монтаж | С щипки С винтове |
| Монтажна подпора | Шина |
| Позиция за монтаж | Всяка позиция |
| Моторна мощност в kW | 4 kW при 230 V AC 50/60 Hz 7,5 kW при 400 V AC 50/60 Hz 9 kW при 440 V AC 50/60 Hz 10 kW при 500 V AC 50/60 Hz 15 kW при 690 V AC 50/60 Hz |
| Изключвателна способност | Icu: >= 100 kA при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 2 kA при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 10 kA при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 6 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 Icu: 5 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Работна изключвателна възможност при късо съединение | 100 % при 230/240 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 690 V AC 50/60 Hz в съответствие с IEC 60947-2 50 % при 400/415 V AC 50/60 Hz в съответствие с IEC 60947-2 50 % при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 75 % при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Тип управление | Бутон |
| Регулируема термална защита | 13…18 A |
| Магнитен ток на задействане | 223 A |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| [Ue] Изолационно напрежение | 690 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-2 |
| Енергийно разсейване | 2.5 W (На полюс) |
| Механична издръжливост | 100000 cycles |
| Електрическа устойчивост | 100000 cycles за AC-3 |
| максимален [Ie] номинален работен ток | 25 cyc/h |
| Свързване - клеморед | Самозатягащи се клеми 2 1…6 mm² - cable stiffness: Твърд Самозатягащи се клеми 2 1,5…6 mm² - cable stiffness: гъвкав Без кабелен накрайник Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник |
| Височина | 89 mm |
| Широчина | 44,5 mm |
| Дълбочина | 78 mm |
| Нето тегло на продукта | 0,26 kg |
-
Ампераж
13-18A
-
серия
Easy TeSys Power
-
производител
Schneider Electric
