PAC, PLC и други типове контролери

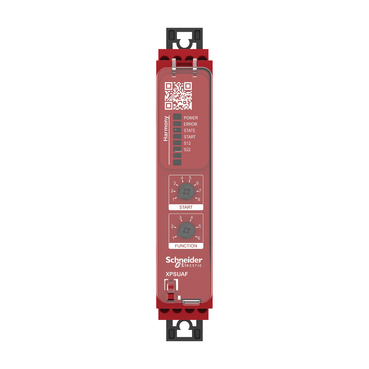

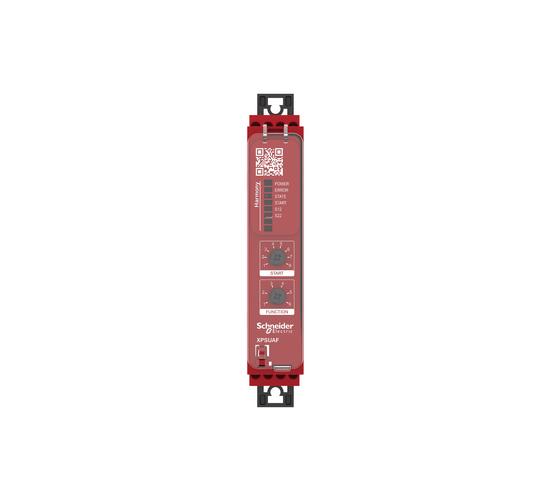

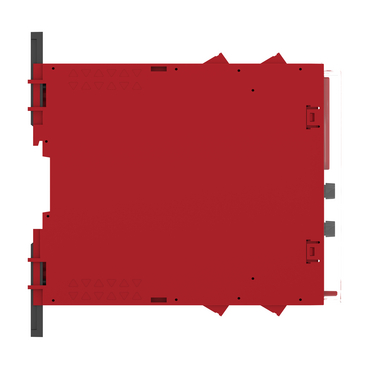

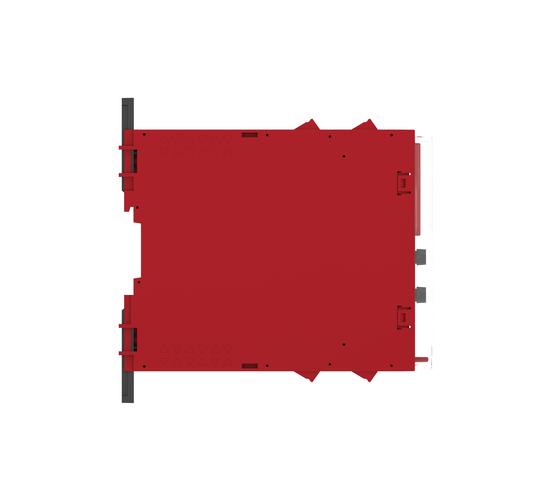

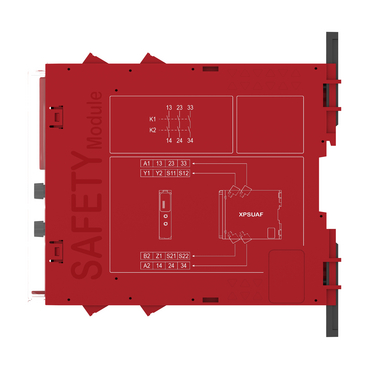

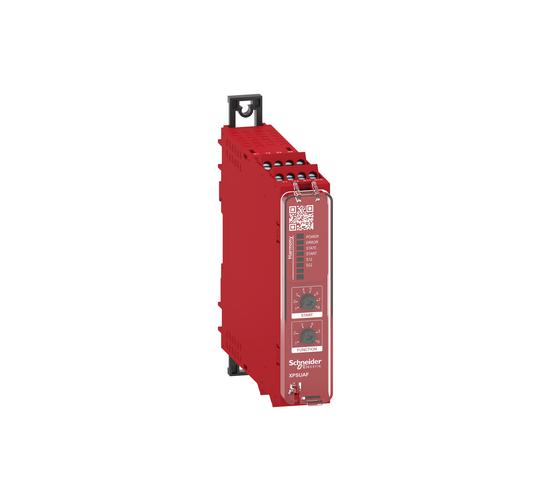

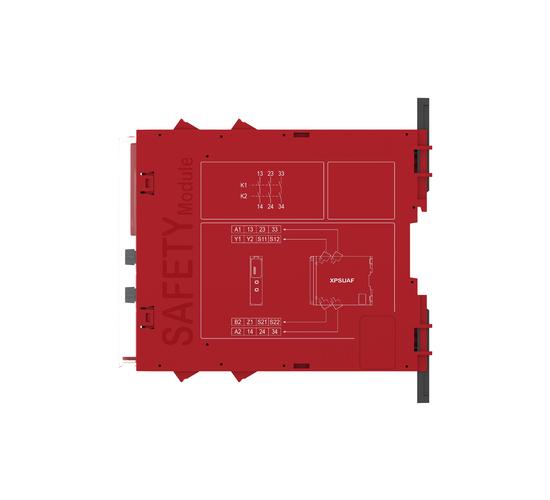

Модул за безопасност Harmony Safety Automation Cat.4 potential free NC/NCNO/NC PNP/PNP 24v AC/DC
- Арт. №: 40180
- Няма наличност
Производител:
Това блокиращо реле е предназначено за мониторинг на бутони за аварийно спиране, предпазни изключватели, превключвател, магнитни превключватели, безконтактни предпазни изключватели, PNP сензори, RFID предпазни изключватели или защитни светлинни завеси. Блокиращото реле се захранва с 24 V AC/DC и е оборудвано с подвижен блок винтови клеми. В този универсален модул за безопасност са вградени предварително зададени или предпазни функции, избираеми с помощта на въртящи се селекторни превключватели. В това блокиращо реле са вградени 2 предпазни входа, 3 конфигурируеми импулсни изхода ON/OFF, 3 предпазни изхода с НО контакти и 1 полупроводников диагностичен изход с пълна информация за състоянието. Максималното ниво на безопасност, постигано от това блокиращо реле, е PLe/Категория 4 съгласно ISO 13849-1, SILC L 3 съгласно IEC 62 61 и SIL 3 съгласно IEC 615 8. Това блокиращо реле тежи ,2 кг. Размерите му са 22,5 мм (широчина) x 12 мм (дълбочина) x 1 мм (височина). Това блокиращо реле тежи ,2 кг. Размерите му са 22,5 мм (широчина) x 12 мм (дълбочина) x 1 мм (височина). Това блокиращо реле е подходящо за приложения като хранително-вкусова промишленост, подемна техника, транспортни системи за материали, обработка на материали, опаковъчна техника. Това блокиращо реле съответства на стандартите за функционална безопасност IEC6 947-5-1, IEC615 8-1/2/3, ISO13849-1, IEC62 61 и е сертифицирано с маркировки cULus, TÜV, EAC, CCC и KC. Блокиращите релета Harmony са съвместими с логически контролери Modicon. Това реле се монтира на симетрична DIN шина от 35 мм. Блокиращите релета Harmony XPS Basic и Universal са първият избор за лесно управление на единични функции за безопасност, обикновено в машини с малка до средна сложност. Harmony XPS Universal е първият избор за широка гама от машини с малка до средна сложност. XPSUAF13AP
Цена на брой
226.87€
/ 443.72 лв.
Бърза поръчка
СЕРИЯ ASFORA
297.11 €
/ 581.10 лв.
683.59 €
/ 1336.99 лв.
911.77 €
/ 1783.27 лв.
| Гама на продукта | Harmony Safety Automation |
|---|---|
| Тип продукт или компонент | Safety module |
| Safety module name | XPSUAF |
| 0 | Monitoring antivalent contacts For emergency stop, guard and light curtain monitoring |
| функция на модула | Emergency stop button with 2 NC contacts Guard monitoring with 1 or 2 limit switches Monitoring 2 PNP sensors Magnetic switch monitoring Light curtain monitoring RFID switch Monitoring of electro-sensitive protection equipment (ESPE) Proximity sensor monitoring |
| Ниво на безопасност | Can reach PL e/category 4 в съответствие с ISO 13849-1 Can reach SILCL 3 в съответствие с IEC 62061 Can reach SIL 3 в съответствие с IEC 61508 |
| Данни за безопасност | MTTFd > 30 years в съответствие с ISO 13849-1 Dcavg >= 99 % в съответствие с ISO 13849-1 PFHd = 1.13E-09 в съответствие с ISO 13849-1 HFT = 1 в съответствие с IEC 62061 PFHd = 1.13E-09 в съответствие с IEC 62061 SFF > 99% в съответствие с IEC 62061 HFT = 1 в съответствие с IEC 61508-1 PFHd = 1.13E-09 в съответствие с IEC 61508-1 SFF > 99% в съответствие с IEC 61508-1 Type = B в съответствие с IEC 61508-1 |
| Тип на електрическата верига | NC pair PNP pair Antivalent pair OSSD pair |
| Свързване - клеморед | Вадещи се клеми на винтове, 0.2...2.5 mm² Твърд или гъвкав Вадещи се клеми на винтове, 0.25...2.5 mm² с подвижна втулка single conductor Вадещи се клеми на винтове, 0.2...1.5 mm² Твърд или гъвкав twin conductor Вадещи се клеми на винтове, 2 x 0.25...1 mm² с подвижна втулка without cable end, with bezel Вадещи се клеми на винтове, 2 x 0.5...1.5 mm² с подвижна втулка with cable end, with bezel |
| [Us] номинално захранващо напрежение | 24 V AC - 15...10 % 24 V DC - 20...20 % |
| Synchronisation time between inputs | 0.5 s 2 s 4 s |
|---|---|
| Тип стартиране | Automatic/manual/monitored |
| максимална консумация на енергия в W | 2,0 W 24 V DC |
| максимална консумация на енергия в VA | 5,0 VA 24 V AC/DC 50/60 Hz |
| Тип защита на входа | Вътрешни, електронни |
| safety outputs | 3 NO |
| safety inputs | 2 safety input 24 V DC 5 mA |
| maximum wire resistance | 500 Ohm |
| Входна съвместимост | Normally closed circuit в съответствие с ISO 14119 XC limit switch в съответствие с ISO 14119 Mechanical contact в съответствие с ISO 14119 Normally closed circuit в съответствие с ISO 13850 Antivalent pair в съответствие с ISO 14119 OSSD pair в съответствие с IEC 61496-1-2 3-wire proximity sensors PNP |
| Номинален работен ток | 5 A AC-1 for normally open relay contact 3 A AC-15 for normally open relay contact 5 A DC-1 for normally open relay contact 3 A DC-13 for normally open relay contact |
| control outputs | 3 #N/A конфигурируем pulsed output |
| Тип вход/изход | Semiconductor pulsed diagnostic output 24 V DC, 20 mA Z1, not safety-related |
| [Ith] конвенционален терм. ток на своб. въздух | 8 A |
| Номинален параметър на предпазителя | 10 A gG за NO relay output circuit в съответствие с IEC 60947-1 |
| Minimum output current | 10 mA за Изход на реле |
| Минимално изходно напрежение | 15 V за Изход на реле |
| Максимално време за реакция при отворен вхо | 20 ms |
| [Ue] Изолационно напрежение | 250 V Ниво на замърсяване 2) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 4 kV II в съответствие с IEC 60947-1 |
| Локална сигнализация | за захранване ВКЛЮЧЕНО: LED (зелен) за error: LED (червен) за start: LED (жълт) за safety status: LED (жълт) за safety input S12: LED (жълт) за safety input S22: LED (жълт) |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Дълбочина | 120 mm |
| Височина | 100 mm |
| Широчина | 22,5 mm |
| тегло на продукта | 0,200 kg |
| Гама на продукта | Harmony Safety Automation |
|---|---|
| Тип продукт или компонент | Safety module |
| Safety module name | XPSUAF |
| 0 | Monitoring antivalent contacts For emergency stop, guard and light curtain monitoring |
| функция на модула | Emergency stop button with 2 NC contacts Guard monitoring with 1 or 2 limit switches Monitoring 2 PNP sensors Magnetic switch monitoring Light curtain monitoring RFID switch Monitoring of electro-sensitive protection equipment (ESPE) Proximity sensor monitoring |
| Ниво на безопасност | Can reach PL e/category 4 в съответствие с ISO 13849-1 Can reach SILCL 3 в съответствие с IEC 62061 Can reach SIL 3 в съответствие с IEC 61508 |
| Данни за безопасност | MTTFd > 30 years в съответствие с ISO 13849-1 Dcavg >= 99 % в съответствие с ISO 13849-1 PFHd = 1.13E-09 в съответствие с ISO 13849-1 HFT = 1 в съответствие с IEC 62061 PFHd = 1.13E-09 в съответствие с IEC 62061 SFF > 99% в съответствие с IEC 62061 HFT = 1 в съответствие с IEC 61508-1 PFHd = 1.13E-09 в съответствие с IEC 61508-1 SFF > 99% в съответствие с IEC 61508-1 Type = B в съответствие с IEC 61508-1 |
| Тип на електрическата верига | NC pair PNP pair Antivalent pair OSSD pair |
| Свързване - клеморед | Вадещи се клеми на винтове, 0.2...2.5 mm² Твърд или гъвкав Вадещи се клеми на винтове, 0.25...2.5 mm² с подвижна втулка single conductor Вадещи се клеми на винтове, 0.2...1.5 mm² Твърд или гъвкав twin conductor Вадещи се клеми на винтове, 2 x 0.25...1 mm² с подвижна втулка without cable end, with bezel Вадещи се клеми на винтове, 2 x 0.5...1.5 mm² с подвижна втулка with cable end, with bezel |
| [Us] номинално захранващо напрежение | 24 V AC - 15...10 % 24 V DC - 20...20 % |
| Synchronisation time between inputs | 0.5 s 2 s 4 s |
|---|---|
| Тип стартиране | Automatic/manual/monitored |
| максимална консумация на енергия в W | 2,0 W 24 V DC |
| максимална консумация на енергия в VA | 5,0 VA 24 V AC/DC 50/60 Hz |
| Тип защита на входа | Вътрешни, електронни |
| safety outputs | 3 NO |
| safety inputs | 2 safety input 24 V DC 5 mA |
| maximum wire resistance | 500 Ohm |
| Входна съвместимост | Normally closed circuit в съответствие с ISO 14119 XC limit switch в съответствие с ISO 14119 Mechanical contact в съответствие с ISO 14119 Normally closed circuit в съответствие с ISO 13850 Antivalent pair в съответствие с ISO 14119 OSSD pair в съответствие с IEC 61496-1-2 3-wire proximity sensors PNP |
| Номинален работен ток | 5 A AC-1 for normally open relay contact 3 A AC-15 for normally open relay contact 5 A DC-1 for normally open relay contact 3 A DC-13 for normally open relay contact |
| control outputs | 3 #N/A конфигурируем pulsed output |
| Тип вход/изход | Semiconductor pulsed diagnostic output 24 V DC, 20 mA Z1, not safety-related |
| [Ith] конвенционален терм. ток на своб. въздух | 8 A |
| Номинален параметър на предпазителя | 10 A gG за NO relay output circuit в съответствие с IEC 60947-1 |
| Minimum output current | 10 mA за Изход на реле |
| Минимално изходно напрежение | 15 V за Изход на реле |
| Максимално време за реакция при отворен вхо | 20 ms |
| [Ue] Изолационно напрежение | 250 V Ниво на замърсяване 2) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 4 kV II в съответствие с IEC 60947-1 |
| Локална сигнализация | за захранване ВКЛЮЧЕНО: LED (зелен) за error: LED (червен) за start: LED (жълт) за safety status: LED (жълт) за safety input S12: LED (жълт) за safety input S22: LED (жълт) |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Дълбочина | 120 mm |
| Височина | 100 mm |
| Широчина | 22,5 mm |
| тегло на продукта | 0,200 kg |
