Контактно тяло за превключвател 1 полюс 45° 12A - винтов монтаж
- Арт. №: 40514
- В наличност
Производител:

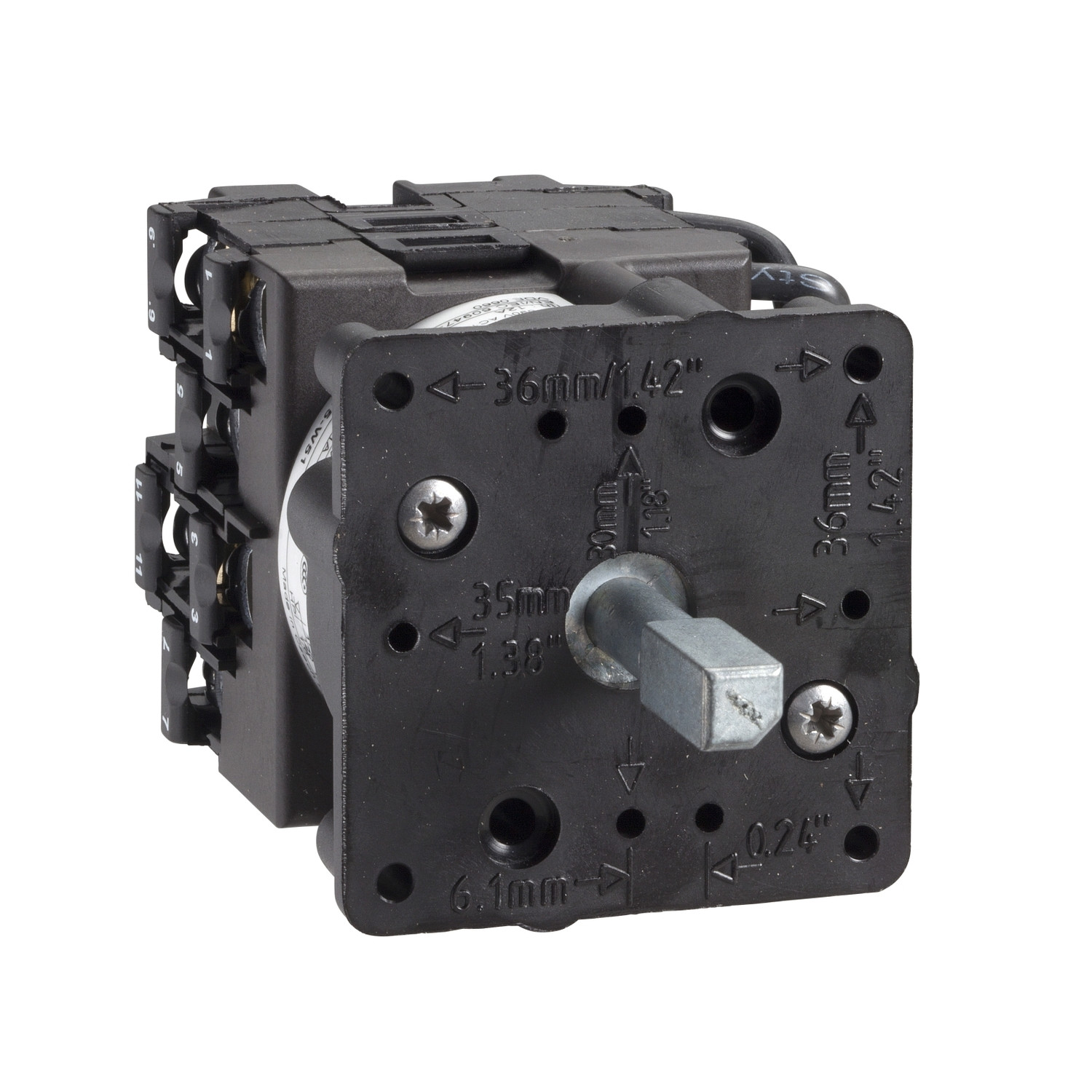

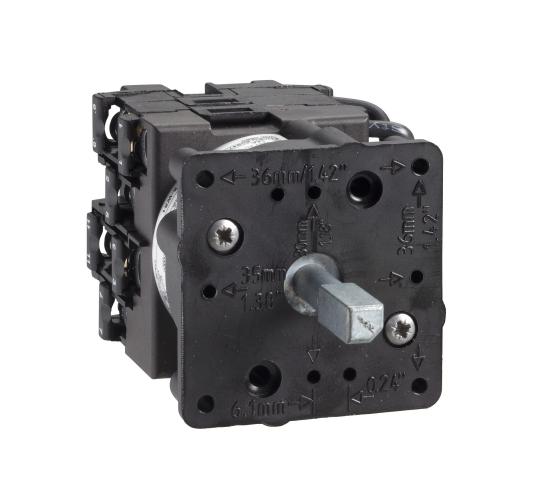

Контактно тяло за превключвател 1 полюс 45° 12A - винтов монтаж Schneider Electric K1F006QL
Цена на брой
24.57€
/ 48.05 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Гама на продукта | Harmony K |
|---|---|
| Тип продукт или компонент | Cam switch body |
| Наименование на компонента | K1 |
| [Ith] конвенционален термичен ток на свободни | 12 A |
| Sub-assembly composition | Contact blocks + fixing plate |
| Cam switch function | Stepping switch |
| Изключена позиция | With Off position |
| Описание на полюсите | 1P |
| Switching positions | Right: 0° - 45° - 90° - 135° - 180° - 225° - 270° |
| Място на монтаж | Преден панел |
| Начин на монтаж | Multifixing |
| Материал за основата | Пластмаса |
| Брой стъпки | 6 |
|---|---|
| Switching angle | 45 ° |
| [Ue] Изолационно напрежение | 690 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Ithe] конвенционален затворен термичен ток | 10 A |
| Номинална работна мощност в W | 10500 W AC-21, 500 - 660 V 3 фази в съответствие с IEC 947-3 1100 W AC-3, 230 V 3 фази в съответствие с IEC 947-3 1500 W AC-23A, 230 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 400 V 1 фаза в съответствие с IEC 947-3 1500 W AC-3, 400 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 500 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 690 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 400 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 500 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 690 V 3 фази в съответствие с IEC 947-3 4800 W AC-21, 230 V 3 фази в съответствие с IEC 947-3 600 W AC-3, 230 V 1 фаза в съответствие с IEC 947-3 8300 W AC-21, 400 V 3 фази в съответствие с IEC 947-3 |
| [Ie] номинален работен ток AC | 1,8 A при 690 V AC-3 3 фази в съответствие с IEC 947-3 2,8 A при 500 V AC-3 3 фази в съответствие с IEC 947-3 2,8 A при 690 V AC-23A 3 фази в съответствие с IEC 947-3 3,3 A при 400 V AC-3 3 фази в съответствие с IEC 947-3 3,8 A при 500 V AC-23A 3 фази в съответствие с IEC 947-3 4,6 A при 230 V AC-3 3 фази в съответствие с IEC 947-3 4,8 A при 400 V AC-23A 3 фази в съответствие с IEC 947-3 5,6 A при 230 V AC-23A 3 фази в съответствие с IEC 947-3 1 A при 500 V AC-15 в съответствие с IEC 947-5-1 2 A при 400 V AC-15 в съответствие с IEC 947-5-1 3 A при 230 V AC-15 в съответствие с IEC 947-5-1 |
| Електрическа устойчивост | 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3 |
| Работен обхват | 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 |
| Short-circuit current | 10000 A |
| Защита от късо съединение | 16 A Карта предпазител gG |
| [Uimp] Устойчивост на импулсно напрежение | 4 kV in isolating function 6 kV в съответствие с IEC 947-1 |
| Рсабота на контакта | Бавно спиране |
| Вкл при положителен сигнал | С |
| Електрическо свързване | Captive screw clamp terminals гъвкав 2 x 1.5 mm² Captive screw clamp terminals Твърд 1 x 2.5 mm² |
| Механична издръжливост | 1000000 cycles |
| Нето тегло на продукта | 0,156 kg |
| Стандарти | IEC 60947-3 за Електрическа верига IEC 60947-5-1 за Контролна верига CENELEC EN 50013 |
|---|---|
| product certifications | CSA 240 V 1 hp 1 фаза CSA 240 V 3 hp 3 фази 2 UL 240 V 1 hp 3 фази UL 240 V 0,33 hp 1 фаза 2 |
| Защитни мерки | TC |
| Температура на околния въздух при работа | -25…55 °C |
| температура на околната среда за съхранени | -40…70 °C |
| Устойчивост на удар | 30 gn в съответствие с IEC 68-2-27 |
| Устойчивост на вибрации | 5 gn 10…150 Hz) в съответствие с IEC 68-2-6 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,0 cm |
| Package 1 Width | 6,5 cm |
| Package 1 Length | 6,5 cm |
| Package 1 Weight | 156,0 g |
-
Ампераж
12A
-
брой позиции
0-1-2-3-4-5-6
| Гама на продукта | Harmony K |
|---|---|
| Тип продукт или компонент | Cam switch body |
| Наименование на компонента | K1 |
| [Ith] конвенционален термичен ток на свободни | 12 A |
| Sub-assembly composition | Contact blocks + fixing plate |
| Cam switch function | Stepping switch |
| Изключена позиция | With Off position |
| Описание на полюсите | 1P |
| Switching positions | Right: 0° - 45° - 90° - 135° - 180° - 225° - 270° |
| Място на монтаж | Преден панел |
| Начин на монтаж | Multifixing |
| Материал за основата | Пластмаса |
| Брой стъпки | 6 |
|---|---|
| Switching angle | 45 ° |
| [Ue] Изолационно напрежение | 690 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Ithe] конвенционален затворен термичен ток | 10 A |
| Номинална работна мощност в W | 10500 W AC-21, 500 - 660 V 3 фази в съответствие с IEC 947-3 1100 W AC-3, 230 V 3 фази в съответствие с IEC 947-3 1500 W AC-23A, 230 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 400 V 1 фаза в съответствие с IEC 947-3 1500 W AC-3, 400 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 500 V 3 фази в съответствие с IEC 947-3 1500 W AC-3, 690 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 400 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 500 V 3 фази в съответствие с IEC 947-3 2200 W AC-23A, 690 V 3 фази в съответствие с IEC 947-3 4800 W AC-21, 230 V 3 фази в съответствие с IEC 947-3 600 W AC-3, 230 V 1 фаза в съответствие с IEC 947-3 8300 W AC-21, 400 V 3 фази в съответствие с IEC 947-3 |
| [Ie] номинален работен ток AC | 1,8 A при 690 V AC-3 3 фази в съответствие с IEC 947-3 2,8 A при 500 V AC-3 3 фази в съответствие с IEC 947-3 2,8 A при 690 V AC-23A 3 фази в съответствие с IEC 947-3 3,3 A при 400 V AC-3 3 фази в съответствие с IEC 947-3 3,8 A при 500 V AC-23A 3 фази в съответствие с IEC 947-3 4,6 A при 230 V AC-3 3 фази в съответствие с IEC 947-3 4,8 A при 400 V AC-23A 3 фази в съответствие с IEC 947-3 5,6 A при 230 V AC-23A 3 фази в съответствие с IEC 947-3 1 A при 500 V AC-15 в съответствие с IEC 947-5-1 2 A при 400 V AC-15 в съответствие с IEC 947-5-1 3 A при 230 V AC-15 в съответствие с IEC 947-5-1 |
| Електрическа устойчивост | 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3 |
| Работен обхват | 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 |
| Short-circuit current | 10000 A |
| Защита от късо съединение | 16 A Карта предпазител gG |
| [Uimp] Устойчивост на импулсно напрежение | 4 kV in isolating function 6 kV в съответствие с IEC 947-1 |
| Рсабота на контакта | Бавно спиране |
| Вкл при положителен сигнал | С |
| Електрическо свързване | Captive screw clamp terminals гъвкав 2 x 1.5 mm² Captive screw clamp terminals Твърд 1 x 2.5 mm² |
| Механична издръжливост | 1000000 cycles |
| Нето тегло на продукта | 0,156 kg |
| Стандарти | IEC 60947-3 за Електрическа верига IEC 60947-5-1 за Контролна верига CENELEC EN 50013 |
|---|---|
| product certifications | CSA 240 V 1 hp 1 фаза CSA 240 V 3 hp 3 фази 2 UL 240 V 1 hp 3 фази UL 240 V 0,33 hp 1 фаза 2 |
| Защитни мерки | TC |
| Температура на околния въздух при работа | -25…55 °C |
| температура на околната среда за съхранени | -40…70 °C |
| Устойчивост на удар | 30 gn в съответствие с IEC 68-2-27 |
| Устойчивост на вибрации | 5 gn 10…150 Hz) в съответствие с IEC 68-2-6 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,0 cm |
| Package 1 Width | 6,5 cm |
| Package 1 Length | 6,5 cm |
| Package 1 Weight | 156,0 g |
-
Ампераж
12A
-
брой позиции
0-1-2-3-4-5-6
