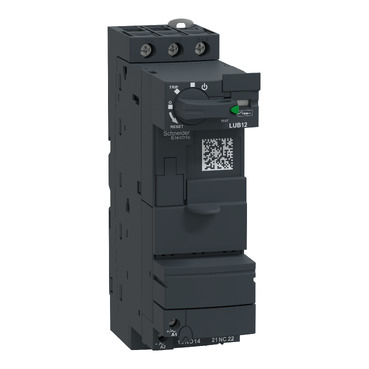

Корпус за пускател LUB12 -12A
- Арт. №: 80297
- Няма наличност
Производител:
Стандартна захранваща база TeSys U, 3 полюса (3NO), 12A/690V, която трябва да бъде завършена с блок за управление LUC, за да се създаде контролер TeSys U за стартер, за 3-фазни приложения за двигатели до 5.5kW@400V. Основа, съставена от контакти за захранване, бобина за управление, въртяща се ръкохватка, с модулен дизайн за допълнителни модули, които образуват "всичко в едно" контролер за стартер с базова или разширена защита и функции за управление. Той е оборудван с блок за управление и капаци, покриващи празните кухини. Осигурява висока изключвателна способност Icu 50kA@400V, управление на пускането и спирането, гарантирано за 3600 цикъла/час. Много компактен (45mm широчина), DIN-rail монтаж и фиксиране с винтове, със заключваема с катинар въртяща се дръжка. Сертифицирано, когато се използва съвместно с блок за управление на LUC (IEC, UL, CSA, CCC, EAC, Marine), съвместим с Green Premium (RoHS/REACh).
Цена на бр
198.18€
/ 387.61 лв.
Промоцията е валидна за периода 14.09.2024 - 31.10.2024 г.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys Ultra |
| Съкратено наименование на устройството | LUB |
| Тип продукт или компонент | Non reversing power base |
| Приложение на устройството | Motor control Motor protection |
| Брой полюси | 3P |
| Възможност за изолация | Да |
| [Ue] номинално работно напрежение | 690 V AC за захранваща верига |
| Честотна мрежа | 40...60 Hz |
| [Ith] конвенционален терм. ток на своб. въздух | 12 A |
| Номинален работен ток | 12 A при <= 440 V 12 A при 500 V 9 A при 690 V |
| Категория за оползотворяване | AC-43 AC-44 AC-41 |
| [Ics] Номинална изключвателна възможност | 50 kA при 230 V 50 kA при 440 V 10 kA при 500 V 4 kA при 690 V |
| Спомагателни контакти | 1 NO + 1 NC |
| Вид спомагателни контакти | Linked contacts (1 NO + 1 NC) в съответствие с IEC 60947-4-1 Mirror contact (1 NC) в съответствие с IEC 60947-1 |
| [Uc] control circuit voltage | 24 V AC 50/60 Hz 24 V DC 48...72 V AC 50/60 Hz 48...72 V DC 110...240 V AC 50/60 Hz 110...220 V DC |
| Typical current consumption | 130 mA при 24 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD 140 mA при 24 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD 150 mA при 24 V DC I maximum while closing with LUCM 280 mA при 110...220 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD 280 mA при 110...240 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD 280 mA при 48...72 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD 280 mA при 48...72 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD 35 mA при 110...220 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD 35 mA при 110...240 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD 35 mA при 48...72 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD 35 mA при 48...72 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD 60 mA при 24 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD 70 mA при 24 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD 70 mA при 24 V DC I rms sealed with LUCM |
|---|---|
| Топлинно разпръскване | 2 W за верига за управление with LUCA, LUCB, LUCC, LUCD 1,7 W за верига за управление with LUCM |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Работно време | 35 ms Отваряне with LUCA, LUCB, LUCC, LUCD, LUCM за верига за управление 50 ms при >= 72 V Затваряне with LUCA, LUCB, LUCC, LUCD за верига за управление 60 ms при 48 V Затваряне with LUCA, LUCB, LUCC, LUCD за верига за управление 70 ms при 24 V Затваряне with LUCA, LUCB, LUCC, LUCD за верига за управление 75 ms Затваряне with LUCM за верига за управление |
| Механична издръжливост | 15 Mcycles |
| максимален [Ie] номинален работен ток | 3600 cyc/h |
| Продуктови сертификати | CE UL CSA CCC EAC ASEFA ATEX Marine |
| Стандарти | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, with phase barrier CSA C22.2 No 60947-4-1, with phase barrier |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-6-2 3) 600 V в съответствие с UL 60947-4-1 600 V в съответствие с CSA C22.2 No 60947-4-1 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947-6-2 |
| безопасно отделяне от мрежа | 400 V SELV between the control and auxiliary circuits в съответствие с IEC 60947-1 appendix N 400 V SELV between the control or auxiliary circuit and the main circuit в съответствие с IEC 60947-1 appendix N |
| Начин на монтаж | Монтаж (DIN шина) Screw-fixed (Пластина) |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 1кабел(и)0,34…1,5 mm² гъвкав с накрайник на кабела Верига за управление: Самозатягащи се клеми 1кабел(и)0,75…1,5 mm² гъвкав без накрайник на кабела Верига за управление: Самозатягащи се клеми 1кабел(и)0,75…1,5 mm² твърд Верига за управление: Самозатягащи се клеми 2кабел(и)0,34…1,5 mm² гъвкав с накрайник на кабела Верига за управление: Самозатягащи се клеми 2кабел(и)0,75…1,5 mm² гъвкав без накрайник на кабела Верига за управление: Самозатягащи се клеми 2кабел(и)0,75…1,5 mm² твърд Захранваща верига: Самозатягащи се клеми 1кабел(и)1…10 mm² твърд Захранваща верига: Самозатягащи се клеми 1кабел(и)1…6 mm² гъвкав с накрайник на кабела Захранваща верига: Самозатягащи се клеми 1кабел(и)2,5…10 mm² гъвкав без накрайник на кабела Захранваща верига: Самозатягащи се клеми 2кабел(и)1…6 mm² гъвкав с накрайник на кабела Захранваща верига: Самозатягащи се клеми 2кабел(и)1…6 mm² твърд Захранваща верига: Самозатягащи се клеми 2кабел(и)1,5…6 mm² гъвкав без накрайник на кабела |
| Затягащ момент | Верига за управление: 0,8…1,2 N.m Плосъкотвертка5 mm Верига за управление: 0,8…1,2 N.m Philips no 1отвертка5 mm Захранваща верига: 1,9…2,5 N.m Плосъкотвертка6 mm Захранваща верига: 1,9…2,5 N.m Philips No 2отвертка6 mm Захранваща верига: 1,9…2,5 N.m pozidriv No 2отвертка6 mm |
| Широчина | 45 mm |
| Височина | 154 mm |
| Дълбочина | 126 mm |
| Нето тегло на продукта | 0,9 kg |
| Код за съвместимост | LUB |
| Степен на защита IP | IP20 в съответствие с IEC 60947-1 (front panel and wired terminals) IP20 в съответствие с IEC 60947-1 (other faces) IP40 в съответствие с IEC 60947-1 (front panel outside connection zone) |
|---|---|
| Защитни мерки | TH в съответствие с IEC 60068 |
| Температура на околния въздух при работа | -25…60 C with LUCM -25…70 C with LUCA, LUCB, LUCC, LUCD |
| температура на околната среда за съхранениe | -40…85 C |
| Пожароустойчивост | 960 C parts supporting live components в съответствие с IEC 60695-2-12 650 C в съответствие с IEC 60695-2-12 |
| Допустима работна надморска височина | 2000 m |
| Устойчивост на удар | 10 gn power poles open съответстващ на IEC 60068-2-27 15 gn power poles closed съответстващ на IEC 60068-2-27 |
| Устойчивост на вибрации | 2 gn (f= 5…300 Hz) power poles open в съответствие с IEC 60068-2-27 4 gn (f= 5…300 Hz) power poles closed в съответствие с IEC 60068-2-27 |
| Устойчивост на електростатичен разряд | 8 kV 3 in open air в съответствие с IEC 61000-4-2 8 kV 4 При контакт в съответствие с IEC 61000-4-2 |
| Non-dissipating shock wave | 1 kV serial mode 24...240 V AC в съответствие с IEC 60947-6-2 1 kV serial mode 48...220 V DC в съответствие с IEC 60947-6-2 2 kV Общ режим 24...240 V AC в съответствие с IEC 60947-6-2 2 kV Общ режим 48...220 V DC в съответствие с IEC 60947-6-2 |
| Устойчивост на бързи преходни процеси | 2 kV 3 Serial link в съответствие с IEC 61000-4-4 4 kV 4 all circuits except for serial link в съответствие с IEC 61000-4-4 |
| Resistance to radiated fields | 10 V/m 3 в съответствие с IEC 61000-4-3 |
| Защита от радиоелектрически вълни | 10 V в съответствие с IEC 61000-4-6 |
| Защита от микропрекъсвания | 3 ms за верига за управление |
| имунитет към спад в напрежението | 70 % / 500 ms в съответствие с IEC 61000-4-11 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,200 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 17,000 cm |
| Package 1 Weight | 842,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 8,698 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 160 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 147,668 kg |
-
