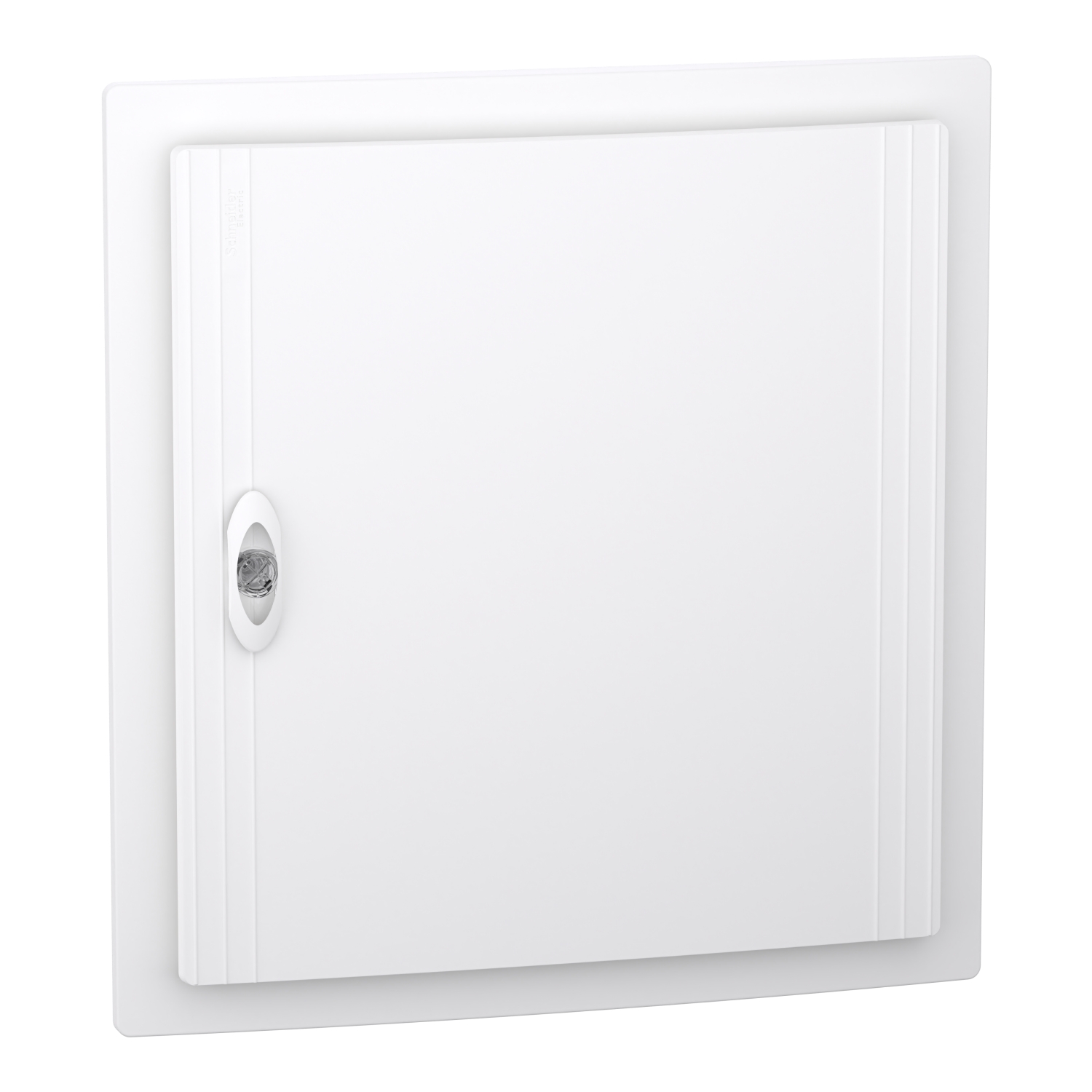

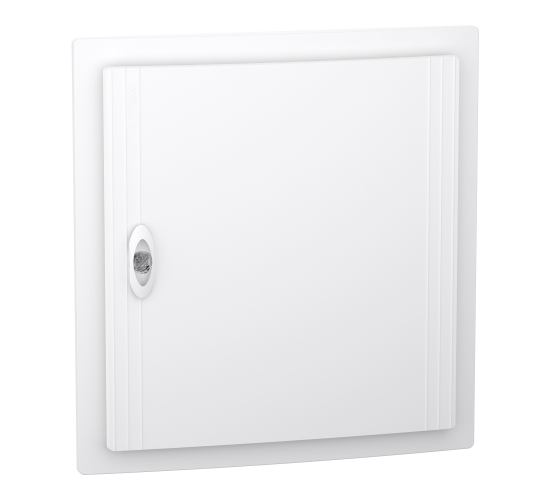

Разпределително табло 2x18 бяла врата LVSXN218
- Арт. №: 50207
- Няма наличност
Производител:
Цена на бр
115.36€
/ 225.62 лв.
Бърза поръчка
СЕРИЯ ASFORA
40.73 €
/ 79.66 лв.
11.98 €
/ 23.43 лв.
| Обхват / Гама | PrismaSeT |
|---|---|
| Наименование на продукта | XS |
| Тип продукт или компонент | Табло |
| Тип табло | Разпределително табло |
| Монтаж на таблото | Вграден |
| Широчина | Тотал: 486 mm Вграден: 456 mm |
|---|---|
| Височина | Тотал: 510 mm Вграден: 480 mm |
| Дълбочина | Тотал : 137,5 mm Вграден : 86,5 mm |
| Вътрешна дълбочина | 80 mm |
| Брой 18 мм модули на ред | 18 |
| Брой хоризонтални редове | 2 |
| Общ брой 18 мм модули | 36 |
| 9 мм стъпка | 72 |
| Клас на електроизолация | Клас II |
| Предоставено оборудване | 2 етикет за идентификация 2 защита за етикет 2 Клемен блок 1 затварящ панел за свободен модул 1 Врата 2 DIN шина 1 задна плоча |
| Вид на предната плоча | Модулен |
| Тип врата | Плътна |
| Тип шини | Симетрична DIN |
| описание на монтажната плоча | Без монтажна плоча |
| Енергийно разсейване в W | 62 W |
| [In] номинален ток | 90 A |
| [Ue] Изолационно напрежение | 400 V |
| кабелен вход | Кабел или тръба Фабрично разпробити плочи Подвижни плочи |
| Номера на клемите | 1 Земя с 22 изводи 1 нула с 16 изводи |
| разпределителен блок | 11 x 16 mm² + 11 x 10 mm² за Земя 2 x (4 x 16 mm² + 4 x 10 mm²) за нула |
| Свързване - клеморед | Винтова връзка (Земя) , 11 x 16 mm² Винтова връзка (Земя) , 11 x 10 mm² Винтова връзка (нула) , 8 x 16 mm² Винтова връзка (нула) , 8 x 10 mm² |
| Тип заключване | Опция за заключване |
| Материал на таблото | Задна част: термопластмаса Табло: термопластмаса Предна плоча: термопластмаса Врата: термопластмаса |
| тегло на продукта | 4,280 kg |
| Цвят | Табло: бял (RAL 9003) Предна плоча: бял (RAL 9003) Врата: бял (RAL 9003) |
| Пазарен сегмент | Жилищни сгради Малки сгради |
| Устойчивост на пожар | Заден капак: 650 °C в съответствие с IEC 60695-2-11 Табло: 650 °C в съответствие с IEC 60695-2-11 Предна плоча: 650 °C в съответствие с IEC 60695-2-11 Врата: 650 °C в съответствие с IEC 60695-2-11 |
|---|---|
| Степен на защита IP | IP40 със затворена врата |
| Степен на защита IK | IK09 със затворена врата |
| Категория на защита | II |
| Температура на околния въздух при работа | -25…60 °C |
| Стандарти | IEC 60670-1 IEC 60670-24 |
| Етикети за качество | IMQ |
-
брой модули
2х18
-
вид
модулно табло
-
материал
PVC
-
монтаж
скрит
