Термични релета
Термично реле 300-500A
- Арт. №: 20446
- В наличност
Производител:

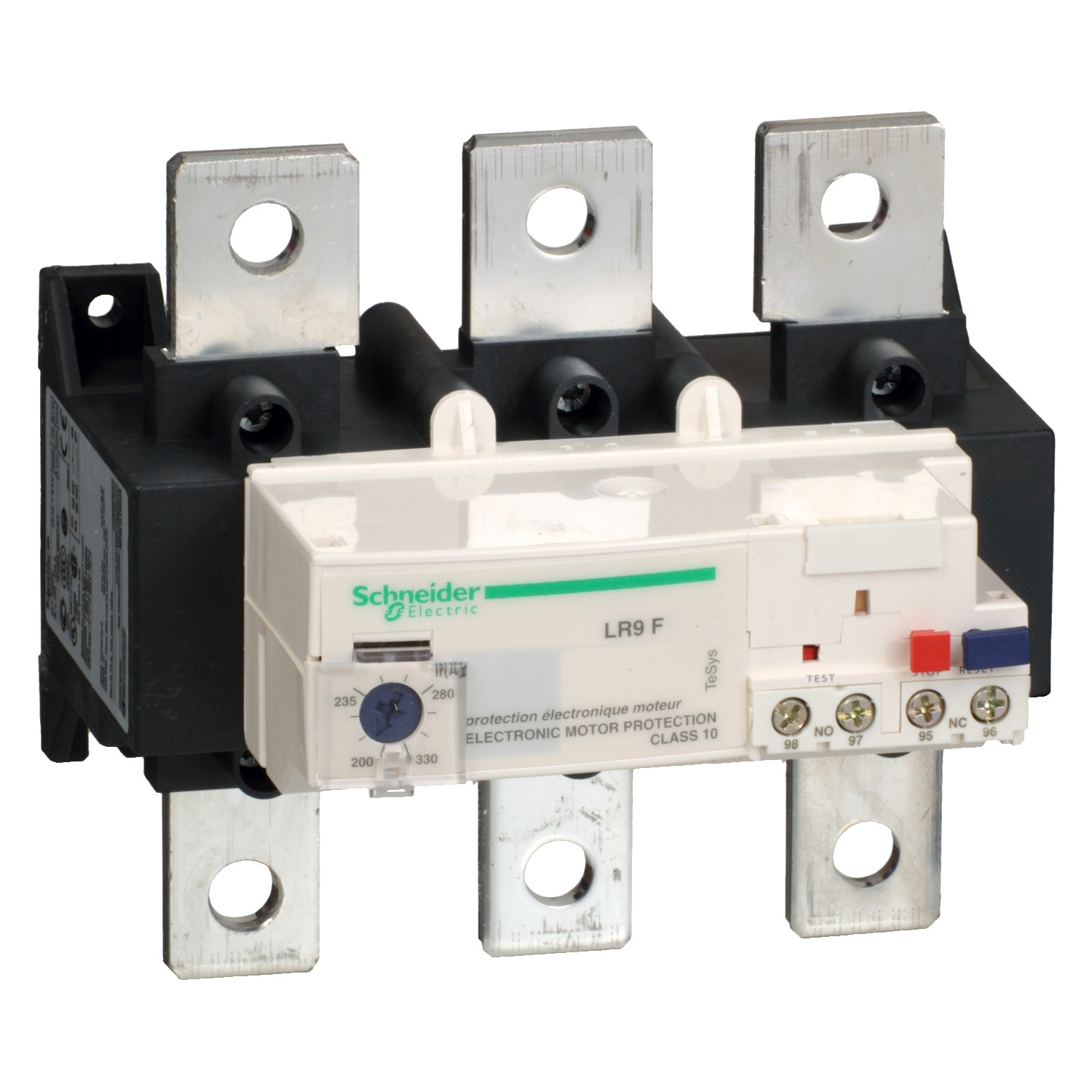

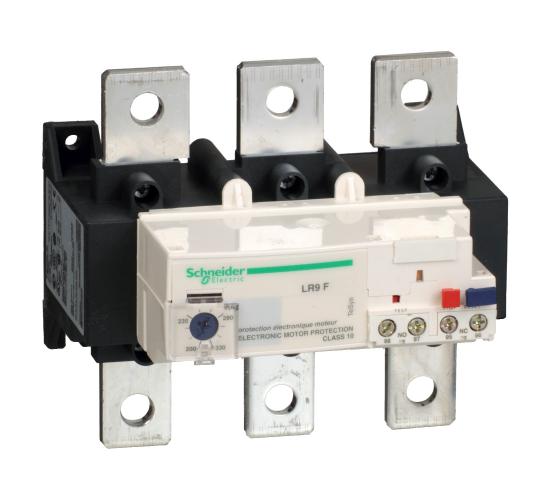

Термично реле 300-500A Schneider Electric LR9F7379 (Термична защита)
Цена на брой
674.22€
/ 1318.66 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys LRF |
| Съкратено наименование на устройството | LR9F |
| Тип продукт или компонент | Електронно термореле за претоварване |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1F225...LC1F500 |
| тип мрежа | AC/DC |
| Клас на термично претоварване | Class 10 в съответствие с IEC 60947-4 |
| Регулируема термозащита | 300…500 A |
| Честота на мрежата | 50/60 Hz |
|---|---|
| Монтажна подпора | Директно на контактора Пластина |
| Праг на задействане | 1.12 +/- 0.06 In изключване в съответствие с IEC 60947-4-1 |
| Издръжлив на пренапрежение | 4 kV в съответствие с IEC 61000-4-5 |
| Тип и състав на контактите | Широк+C81:C98+D80:D98 |
| Номинален термичен ток | 5 A за верига за управление |
| [Ue] номинално работно напрежение | 1000 V AC/DC 50/60 Hz за захранваща верига в съответствие с VDE 0110 група C |
| [Ue] Изолационно напрежение | Захранваща верига: 1000 V AC/DC в съответствие с IEC 60947-4 |
| [Uimp] Устойчивост на импулсно напрежение | 8 kVв съответствие сIEC 60947-1 |
| Детекция при отпадане на фаза | Спиране в 4 с +/- 20% в съответствие с IEC 60947-4-1 |
| Нулиране | Ръчно нулиране на предно реле |
| Тип управление | Dial бяло full-load current adjustment Тестов бутон червен Бутон червен Нулиране Бутон Стоп |
| Локална сигнализация | Индикатор за изключване |
| Температурна компенсация | -20…70 C |
| Консумация на ток | <= 5 mA Без товар |
| switching capacity for alarm | 0...150 mA |
| максимален спад при напражение | <2,5 V затворено състояние |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 1 0,75…2,5 mm² гъвкав - С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 0,75…2,5 mm² Твърд Верига за управление: Самозатягащи се клеми 1 0,75…4 mm² гъвкав - Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…1,5 mm² гъвкав - С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав - Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1 mm² Твърд Захранваща верига: пръстенови клеми M10 |
| Затягащ момент | Верига за управление: 1.2 N.m на Самозатягащи се клеми Захранваща верига: 35 N.m на Самозатягащи се клеми |
| Височина | 136,8 mm |
| Широчина | 150 mm |
| Дълбочина | 127,6 mm |
| тегло на продукта | 2,32 kg |
-
Ампераж
300-500A
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys LRF |
| Съкратено наименование на устройството | LR9F |
| Тип продукт или компонент | Електронно термореле за претоварване |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1F225...LC1F500 |
| тип мрежа | AC/DC |
| Клас на термично претоварване | Class 10 в съответствие с IEC 60947-4 |
| Регулируема термозащита | 300…500 A |
| Честота на мрежата | 50/60 Hz |
|---|---|
| Монтажна подпора | Директно на контактора Пластина |
| Праг на задействане | 1.12 +/- 0.06 In изключване в съответствие с IEC 60947-4-1 |
| Издръжлив на пренапрежение | 4 kV в съответствие с IEC 61000-4-5 |
| Тип и състав на контактите | Широк+C81:C98+D80:D98 |
| Номинален термичен ток | 5 A за верига за управление |
| [Ue] номинално работно напрежение | 1000 V AC/DC 50/60 Hz за захранваща верига в съответствие с VDE 0110 група C |
| [Ue] Изолационно напрежение | Захранваща верига: 1000 V AC/DC в съответствие с IEC 60947-4 |
| [Uimp] Устойчивост на импулсно напрежение | 8 kVв съответствие сIEC 60947-1 |
| Детекция при отпадане на фаза | Спиране в 4 с +/- 20% в съответствие с IEC 60947-4-1 |
| Нулиране | Ръчно нулиране на предно реле |
| Тип управление | Dial бяло full-load current adjustment Тестов бутон червен Бутон червен Нулиране Бутон Стоп |
| Локална сигнализация | Индикатор за изключване |
| Температурна компенсация | -20…70 C |
| Консумация на ток | <= 5 mA Без товар |
| switching capacity for alarm | 0...150 mA |
| максимален спад при напражение | <2,5 V затворено състояние |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 1 0,75…2,5 mm² гъвкав - С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 0,75…2,5 mm² Твърд Верига за управление: Самозатягащи се клеми 1 0,75…4 mm² гъвкав - Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…1,5 mm² гъвкав - С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав - Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1 mm² Твърд Захранваща верига: пръстенови клеми M10 |
| Затягащ момент | Верига за управление: 1.2 N.m на Самозатягащи се клеми Захранваща верига: 35 N.m на Самозатягащи се клеми |
| Височина | 136,8 mm |
| Широчина | 150 mm |
| Дълбочина | 127,6 mm |
| тегло на продукта | 2,32 kg |
-
Ампераж
300-500A
