Термични релета

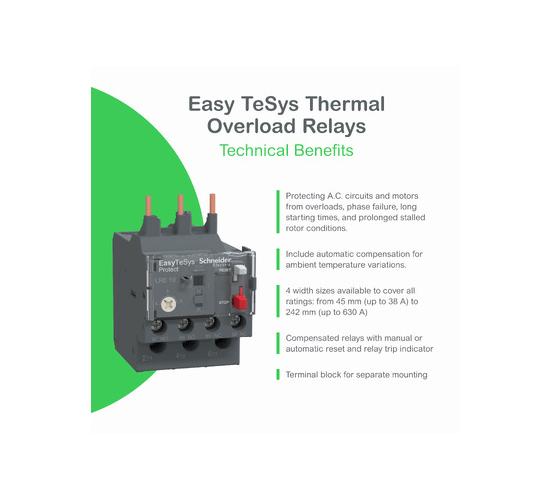

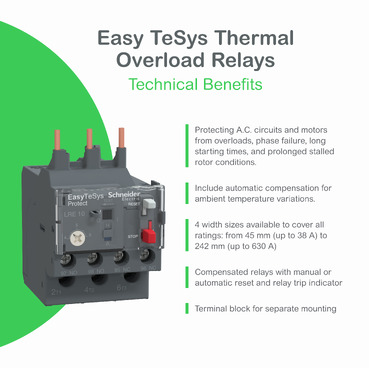

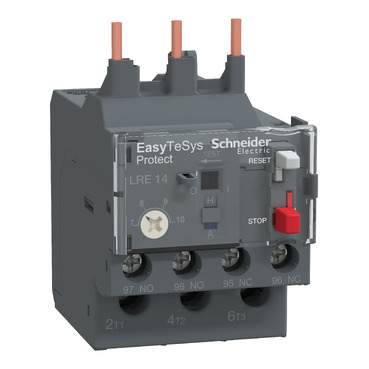

Термично реле TVS 7-10A LRE14
- Арт. №: 20518
- Няма наличност
Производител:
Термично реле TVS 7-10A LRE14
Цена на бр
36.38€
/ 71.15 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | Easy TeSys |
|---|---|
| Гама на продукта | Easy TeSys Protect |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LRE |
| Приложение на релето | Моторна защита |
| Детекция при отпадане на фаза | 0 в съответствие с IEC 60947-4-1 |
| Цвят | Сив (RAL 7011) |
| Съвместимост на продуктите | LC1E09...38 |
|---|---|
| тип мрежа | AC |
| Честота на мрежата | 50...60 Hz |
| Монтажна подпора | Под контактор Пластина, Със специфични аксесоари Шина, Със специфични аксесоари |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Функция за сигнализация | Индикатор за задействане на релето |
| Регулируема термозащита | 7…10 A |
| Праг на задействане | 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Механична устойчивост | Удар: 6 Gn за 11 ms в съответствие с IEC 60068-2-7 Вибрации: 3 GN в съответствие с IEC 60068-2-6 |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 5 A за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | <= 690 V AC |
| Номинален параметър на предпазителя | 20 A gG for захранваща верига 12 A aM for захранваща верига 5 A gG for Сигнализираща мрежа |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-4-1 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Локална сигнализация | Индикатор за изключване |
| Тип управление | Бутон червен Стоп: Бутон зелен Нулиране: |
| Температурна компенсация | -20…60 C |
| Свързване - клеморед | Захранваща верига: Самозатягащи се клеми 1 1,5…6 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…6 mm² - cable stiffness: Твърд Без кабелен накрайник Сигнализираща мрежа: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Сигнализираща мрежа: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Сигнализираща мрежа: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Recommended tightening torque | Захранваща верига: 1,7 N.m - наСамозатягащи се клеми Сигнализираща мрежа: 1,7 N.m - наСамозатягащи се клеми |
| Височина | 44,5 mm |
| Широчина | 45 mm |
| Дълбочина | 70 mm |
| Нето тегло на продукта | 0,13 kg |
-
Ампераж
7-10A
