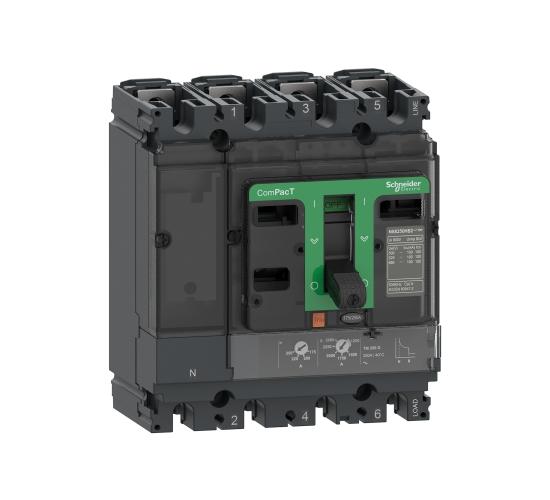

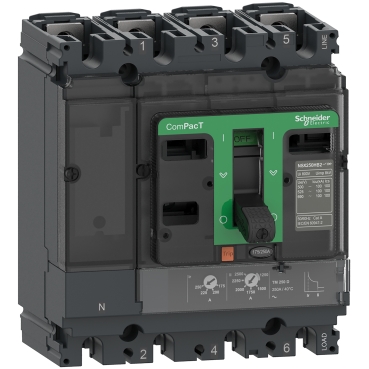

Автоматичен прекъсвач NSX100B 25kA AC 4P3D 100A TMD C10B6TM100
- Арт. №: 30526
- Няма наличност
Производител:
Автоматичен прекъсвач NSX100B 25kA AC 4P3D 100A TMD
C10B6TM100
Цена на бр
380.12€
/ 743.45 лв.
Бърза поръчка
СЕРИЯ ASFORA
Автоматичен прекъсвач E125N320FM CVS1250F 50kA 3P 1250A
Арт. №: 30543
1562.05 €
/ 3055.10 лв.
Автоматичен прекъсвач E125F320FM CVS1250F 36kA 3P 1250А
Арт. №: 30542
1485.41 €
/ 2905.21 лв.
Автоматичен прекъсвач E100N320FM CVS1000F 50kA 3P 1000А
Арт. №: 30541
1464.36 €
/ 2864.04 лв.
Автоматичен прекъсвач E100F320FM CVS1000F 36kA 3P 1000А
Арт. №: 30540
1394.46 €
/ 2727.33 лв.
Автоматичен прекъсвач E080N320FM CVS800F 50kA 3P 800А
Арт. №: 30539
1363.13 €
/ 2666.05 лв.
Автоматичен прекъсвач E080F320FM CVS800F 36kA 3P 800А
Арт. №: 30538
1301.28 €
/ 2545.08 лв.
384.06 €
/ 751.16 лв.
489.41 €
/ 957.20 лв.
605.93 €
/ 1185.10 лв.
| Обхват | ComPacT ново поколение |
|---|---|
| Наименование на продукта | ComPacT NSX new generation |
| Съкратено наименование на устройството | NSX100B |
| Тип продукт или компонент | Прекъсвач |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 4P |
| Тип защитени полюси | 3D |
| Неутрална позиция | Ляво |
| [In] номинален ток | 100 A при 40 C |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz |
| тип мрежа | AC |
| Честота на мрежата | 50/60 Hz |
| Възможност за изолация | Да в съответствие с EN/IEC 60947-2 |
| Категория за оползотворяване | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 40 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Performance level | B 25 kA 415 V AC |
| Наименование изключващ блок | TM-D |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Защитни функции на изключвателно у-во | LI |
| Тип управление | Палец |
| Circuit breaker mounting mode | Фиксиран |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 40 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 7 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Механична издръжливост | 50000 cycles |
| Електрическа устойчивост | 50000 cycles при 440 V In/2 30000 cycles при 440 V In 20000 cycles при 690 V In/2 10000 cycles при 690 V In |
| Разсейване на мощността по полюси | 8,8 W |
| Монтажна подпора | Задна плоча |
| Позиция за монтаж | Хоризонтален и вертикален Flat on the back |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Стъпка на свързване | 35 mm |
| Тип защита | L : за Защита от пренатоварване (термична) I : за Защита от късо съединение (магнитно) |
| Настройка на изключвателно устройство | 100 A при 40 C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируем |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Неподвижен/фиксиран |
| [tr] long-time protection delay adjustment range | 120…400 s при 1.5 x In 15 s при 6 x Ir |
| Neutral protection settings | Няма защита (3D) |
| Instantaneous protection pick-up adjustment type Ii | Неподвижен/фиксиран |
| [Ii] instantaneous protection pick-up adjustment range | 800 A |
| Защита от земна утечка | Без |
| Number of slots for electrical auxiliaries | 5 слот(ове) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Нето тегло на продукта | 2,4 kg |
-
Ампераж
100A
-
защита
термомагнитна
-
Полюси
3P
-
серия
ComPacT NSX new generation
| Обхват | ComPacT ново поколение |
|---|---|
| Наименование на продукта | ComPacT NSX new generation |
| Съкратено наименование на устройството | NSX100B |
| Тип продукт или компонент | Прекъсвач |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 4P |
| Тип защитени полюси | 3D |
| Неутрална позиция | Ляво |
| [In] номинален ток | 100 A при 40 C |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz |
| тип мрежа | AC |
| Честота на мрежата | 50/60 Hz |
| Възможност за изолация | Да в съответствие с EN/IEC 60947-2 |
| Категория за оползотворяване | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 40 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Performance level | B 25 kA 415 V AC |
| Наименование изключващ блок | TM-D |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Защитни функции на изключвателно у-во | LI |
| Тип управление | Палец |
| Circuit breaker mounting mode | Фиксиран |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 40 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 7 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Механична издръжливост | 50000 cycles |
| Електрическа устойчивост | 50000 cycles при 440 V In/2 30000 cycles при 440 V In 20000 cycles при 690 V In/2 10000 cycles при 690 V In |
| Разсейване на мощността по полюси | 8,8 W |
| Монтажна подпора | Задна плоча |
| Позиция за монтаж | Хоризонтален и вертикален Flat on the back |
| Горни връзки | Преден |
| Запис на електрически данни | Преден |
| Стъпка на свързване | 35 mm |
| Тип защита | L : за Защита от пренатоварване (термична) I : за Защита от късо съединение (магнитно) |
| Настройка на изключвателно устройство | 100 A при 40 C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируем |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Неподвижен/фиксиран |
| [tr] long-time protection delay adjustment range | 120…400 s при 1.5 x In 15 s при 6 x Ir |
| Neutral protection settings | Няма защита (3D) |
| Instantaneous protection pick-up adjustment type Ii | Неподвижен/фиксиран |
| [Ii] instantaneous protection pick-up adjustment range | 800 A |
| Защита от земна утечка | Без |
| Number of slots for electrical auxiliaries | 5 слот(ове) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Нето тегло на продукта | 2,4 kg |
-
Ампераж
100A
-
защита
термомагнитна
-
Полюси
3P
-
серия
ComPacT NSX new generation
