Автомати

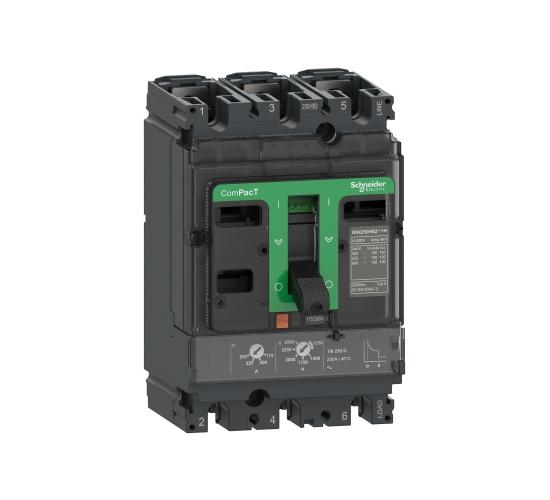

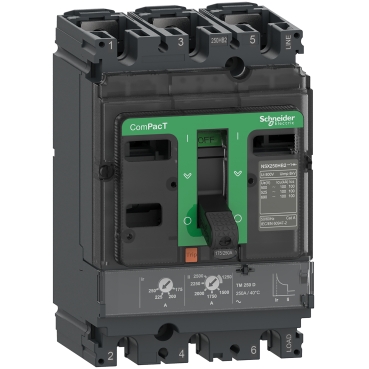

Автоматичен прекъсвач NSX250B 25kA AC 3P3D 250A TMD
- Арт. №: 30615
- Няма наличност
Производител:
Автоматичен прекъсвач NSX250B 25kA AC 3P3D 250A TMD
Цена на бр
868.74€
/ 1699.11 лв.
Бърза поръчка
СЕРИЯ ASFORA
Автоматичен прекъсвач E125N320FM CVS1250F 50kA 3P 1250A
Арт. №: 30543
1562.05 €
/ 3055.10 лв.
Автоматичен прекъсвач E125F320FM CVS1250F 36kA 3P 1250А
Арт. №: 30542
1485.41 €
/ 2905.21 лв.
Автоматичен прекъсвач E100N320FM CVS1000F 50kA 3P 1000А
Арт. №: 30541
1464.36 €
/ 2864.04 лв.
Автоматичен прекъсвач E100F320FM CVS1000F 36kA 3P 1000А
Арт. №: 30540
1394.46 €
/ 2727.33 лв.
Автоматичен прекъсвач E080N320FM CVS800F 50kA 3P 800А
Арт. №: 30539
1363.13 €
/ 2666.05 лв.
Автоматичен прекъсвач E080F320FM CVS800F 36kA 3P 800А
Арт. №: 30538
1301.28 €
/ 2545.08 лв.
384.06 €
/ 751.16 лв.
489.41 €
/ 957.20 лв.
605.93 €
/ 1185.10 лв.
| Обхват | ComPacT ново поколение |
|---|---|
| Наименование на продукта | ComPacT NSX new generation |
| Съкратено наименование на устройството | NSX250B |
| Тип продукт или компонент | Прекъсвач |
| Приложение на устройството | Дистрибуция |
| Описание на полюсите | 3P |
| Защитени полюси описание | 3D |
| [In] номинален ток | 250 A при 40 °C |
| [Ue] номинално работно напрежение | 690 V AC 50/60 Hz |
| тип на мрежата | AC |
| Честота на мрежата | 50/60 Hz |
| Възможност за изолация | Да в съответствие с EN/IEC 60947-2 |
| Категория за оползотворяване | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 40 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Performance level | B 25 kA 415 V AC |
| Наименование изключващ блок | TM-D |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Защитни функции на изключвателно устройств | LI |
| Тип управление | Щифт |
| Circuit breaker mounting mode | Фиксиран |
| [Ui] номинално изолационно напрежение | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| [Ics] rated service short-circuit breaking capacity | 40 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2 25 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2 20 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2 15 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2 |
| Механична издръжливост | 20000 cycles |
| Електрическа устойчивост | 20000 cycles при 440 V In/2 10000 cycles при 440 V In 10000 cycles при 690 V In/2 5000 cycles при 690 V In |
| Разсейване на мощността на всеки полюс | 18,75 W |
| Монтажна подпора | Задна плоча |
| Позиция за монтаж | Хоризонтален и вертикален Flat on the back |
| Обърнати връзки | Преден |
| Запис на електрически данни | Преден |
| Свързващи клеми | 35 mm |
| Тип защита | L : за Защита от пренатоварване (термична) I : за Защита от късо съединение (магнитно) |
| Настройка на изключвателно устройство | 250 A при 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируем |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Неподвижен/фиксиран |
| [tr] long-time protection delay adjustment range | 120…400 s при 1.5 x In 15 s при 6 x Ir |
| Instantaneous protection pick-up adjustment type Ii | Регулируем |
| [Ii] instantaneous protection pick-up adjustment range | 5...10 x In |
| Защита от земна утечка | Без |
| Number of slots for electrical auxiliaries | 5 слот(ове) |
| Width (W) | 105 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Нето тегло на продукта | 2,4 kg |
| Стандарти | EN/IEC 60947 |
|---|---|
| Продуктови сертификати | CCC EAC Marine |
| Категория на защита | Клас II |
| Защита от токов удар | Клас II |
| Ниво на замърсяване | 3 в съответствие с IEC 60664-1 |
| Степен на защита IP | IP40 в съответствие с IEC 60529 |
| Степен на защита IK | IK07 в съответствие с IEC 62262 |
| Температура на околния въздух при работа | -25…70 °C |
| температура на околната среда за съхранени | -50…85 °C |
| Относителна влажност | 0…95 % |
| Допустима надморска височина | 0...2000 м Без отклонение 2000 m...5000 m с нормиране |
-
Ампераж
250A
-
защита
термомагнитна
-
Полюси
3P
-
серия
ComPacT NSX new generation
