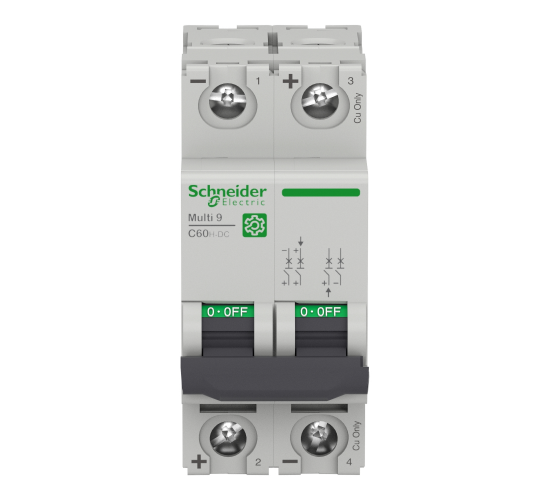

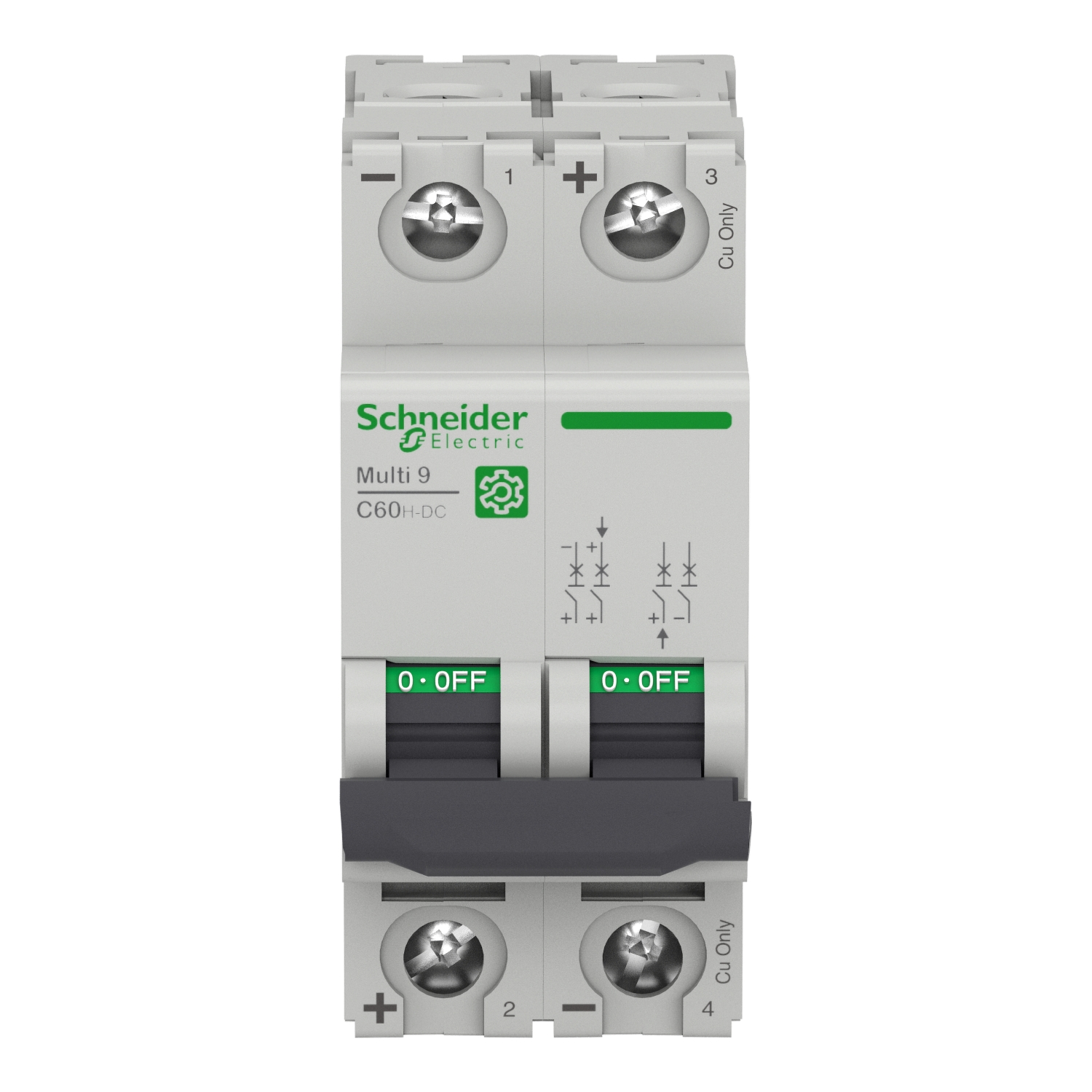

Автоматичен прекъсвач C60H-DC2Р 20A 500VDC M9U21220
- Арт. №: 10240
- Няма наличност
Производител:
Цена на бр
32.86€
/ 64.27 лв.
Бърза поръчка
СЕРИЯ ASFORA
29.05 €
/ 56.82 лв.
21.06 €
/ 41.19 лв.
| Обхват / Гама | Multi 9 |
|---|---|
| Наименование на продукта | Multi 9 C60H-DC |
| Тип продукт или компонент | Миниатюрен прекъсвач |
| Съкратено наименование на устройството | C60H-DC |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 2P |
| Брой защитени полюси | 2 |
| [In] номинален ток | 20 A при 25 °C в съответствие с EN/IEC 60947-2 |
| тип мрежа | DC |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Крива | C |
| Изключвателна способност | 20 kA Icu при 220 V DC в съответствие с EN/IEC 60947-2 10 kA Icu при 440 V DC в съответствие с EN/IEC 60947-2 6 kA Icu при 500 V DC в съответствие с EN/IEC 60947-2 5 kA AIR при 12...500 V DC в съответствие с UL 1077 20 kA Icu при 220 V DC в съответствие с GB 14048.2 10 kA Icu при 440 V DC в съответствие с GB 14048.2 6 kA Icu при 500 V DC в съответствие с GB 14048.2 |
| Категория за оползотворяване | Категория А в съответствие с EN/IEC 60947-2 |
| Стандарти | EN/IEC 60947-2 GB 14048.2 UL 1077 |
| Продуктови сертификати | IEC CCC UR |
| [Ue] номинално работно напрежение | 220 V DC 440 V DC 500 V DC |
|---|---|
| Магнитно изключване | 7...10 x In DC |
| Работна изключвателна възможност | 7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V DC 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 500 V DC 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220 V DC 7,5 kA 75 % в съответствие с GB 14048.2 - 440 V DC 4,5 kA 75 % в съответствие с GB 14048.2 - 500 V DC 15 kA 75 % в съответствие с GB 14048.2 - 220 V DC |
| [Ue] Номинално изолационно напрежение | 500 V DC в съответствие с EN/IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN/IEC 60947-2 |
| Възможност за изолация | Да в съответствие с EN/IEC 60947-2 |
| Индикатор за позиция на контакта | Да |
| Тип управление | Палец |
| Локална сигнализация | Индикация Вкл./Изкл. |
| Тип монтаж | Скоба |
| Монтажна подпора | DIN шина |
| 9 мм стъпка | 4 |
| Височина | 81 mm |
| Широчина | 36 mm |
| Дълбочина | 73 mm |
| Нето тегло на продукта | 0,128 kg |
| Цвят | Сив |
| Механична издръжливост | 20000 цикъла |
| Електрическа устойчивост | 3000 цикъла 250 V DC L/R = 2 ms 6000 цикъла 250 V DC |
| положение за заключване(блокиране) | Със заключване |
| Свързване - клеморед | Клема тип тунел (Отгоре или отдолу)1…25 mm² (AWG 18...AWG 4) - rigid stranded Клема тип тунел (Отгоре или отдолу)1…16 mm² (AWG 18...AWG 6) - гъвкав Клема тип тунел (Отгоре или отдолу)1…16 mm² (AWG 18...AWG 6) - с подвижна втулка Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - rigid stranded Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - гъвкав Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - с подвижна втулка Клема тип тунел (Отгоре или отдолу) - 3 кабел(и) 1 mm² (AWG 18) - flexible stranded |
| Захват на проводника | 14 mm за Отгоре или отдолу връзка |
| Затягащ момент | 2,5 N.m Отгоре или отдолу |
| Защита от земна утечка | Без |
-
Ампераж
20A
-
крива на изключване
TYPE C
-
напрежение
500VDC
-
полюси
2P
-
производител
Schneider Electric
-
серия
Multi 9
-
тип
DC
| Обхват / Гама | Multi 9 |
|---|---|
| Наименование на продукта | Multi 9 C60H-DC |
| Тип продукт или компонент | Миниатюрен прекъсвач |
| Съкратено наименование на устройството | C60H-DC |
| Приложение на устройството | Дистрибуция |
| Брой полюси | 2P |
| Брой защитени полюси | 2 |
| [In] номинален ток | 20 A при 25 °C в съответствие с EN/IEC 60947-2 |
| тип мрежа | DC |
| Техлнология изкючвателно устройство | Термо-магнитен |
| Крива | C |
| Изключвателна способност | 20 kA Icu при 220 V DC в съответствие с EN/IEC 60947-2 10 kA Icu при 440 V DC в съответствие с EN/IEC 60947-2 6 kA Icu при 500 V DC в съответствие с EN/IEC 60947-2 5 kA AIR при 12...500 V DC в съответствие с UL 1077 20 kA Icu при 220 V DC в съответствие с GB 14048.2 10 kA Icu при 440 V DC в съответствие с GB 14048.2 6 kA Icu при 500 V DC в съответствие с GB 14048.2 |
| Категория за оползотворяване | Категория А в съответствие с EN/IEC 60947-2 |
| Стандарти | EN/IEC 60947-2 GB 14048.2 UL 1077 |
| Продуктови сертификати | IEC CCC UR |
| [Ue] номинално работно напрежение | 220 V DC 440 V DC 500 V DC |
|---|---|
| Магнитно изключване | 7...10 x In DC |
| Работна изключвателна възможност | 7,5 kA 75 % в съответствие с EN/IEC 60947-2 - 440 V DC 4,5 kA 75 % в съответствие с EN/IEC 60947-2 - 500 V DC 15 kA 75 % в съответствие с EN/IEC 60947-2 - 220 V DC 7,5 kA 75 % в съответствие с GB 14048.2 - 440 V DC 4,5 kA 75 % в съответствие с GB 14048.2 - 500 V DC 15 kA 75 % в съответствие с GB 14048.2 - 220 V DC |
| [Ue] Номинално изолационно напрежение | 500 V DC в съответствие с EN/IEC 60947-2 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN/IEC 60947-2 |
| Възможност за изолация | Да в съответствие с EN/IEC 60947-2 |
| Индикатор за позиция на контакта | Да |
| Тип управление | Палец |
| Локална сигнализация | Индикация Вкл./Изкл. |
| Тип монтаж | Скоба |
| Монтажна подпора | DIN шина |
| 9 мм стъпка | 4 |
| Височина | 81 mm |
| Широчина | 36 mm |
| Дълбочина | 73 mm |
| Нето тегло на продукта | 0,128 kg |
| Цвят | Сив |
| Механична издръжливост | 20000 цикъла |
| Електрическа устойчивост | 3000 цикъла 250 V DC L/R = 2 ms 6000 цикъла 250 V DC |
| положение за заключване(блокиране) | Със заключване |
| Свързване - клеморед | Клема тип тунел (Отгоре или отдолу)1…25 mm² (AWG 18...AWG 4) - rigid stranded Клема тип тунел (Отгоре или отдолу)1…16 mm² (AWG 18...AWG 6) - гъвкав Клема тип тунел (Отгоре или отдолу)1…16 mm² (AWG 18...AWG 6) - с подвижна втулка Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - rigid stranded Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - гъвкав Клема тип тунел (Отгоре или отдолу) - 2 кабел(и) 1…10 mm² (AWG 18...AWG 8) - с подвижна втулка Клема тип тунел (Отгоре или отдолу) - 3 кабел(и) 1 mm² (AWG 18) - flexible stranded |
| Захват на проводника | 14 mm за Отгоре или отдолу връзка |
| Затягащ момент | 2,5 N.m Отгоре или отдолу |
| Защита от земна утечка | Без |
-
Ампераж
20A
-
крива на изключване
TYPE C
-
напрежение
500VDC
-
полюси
2P
-
производител
Schneider Electric
-
серия
Multi 9
-
тип
DC
