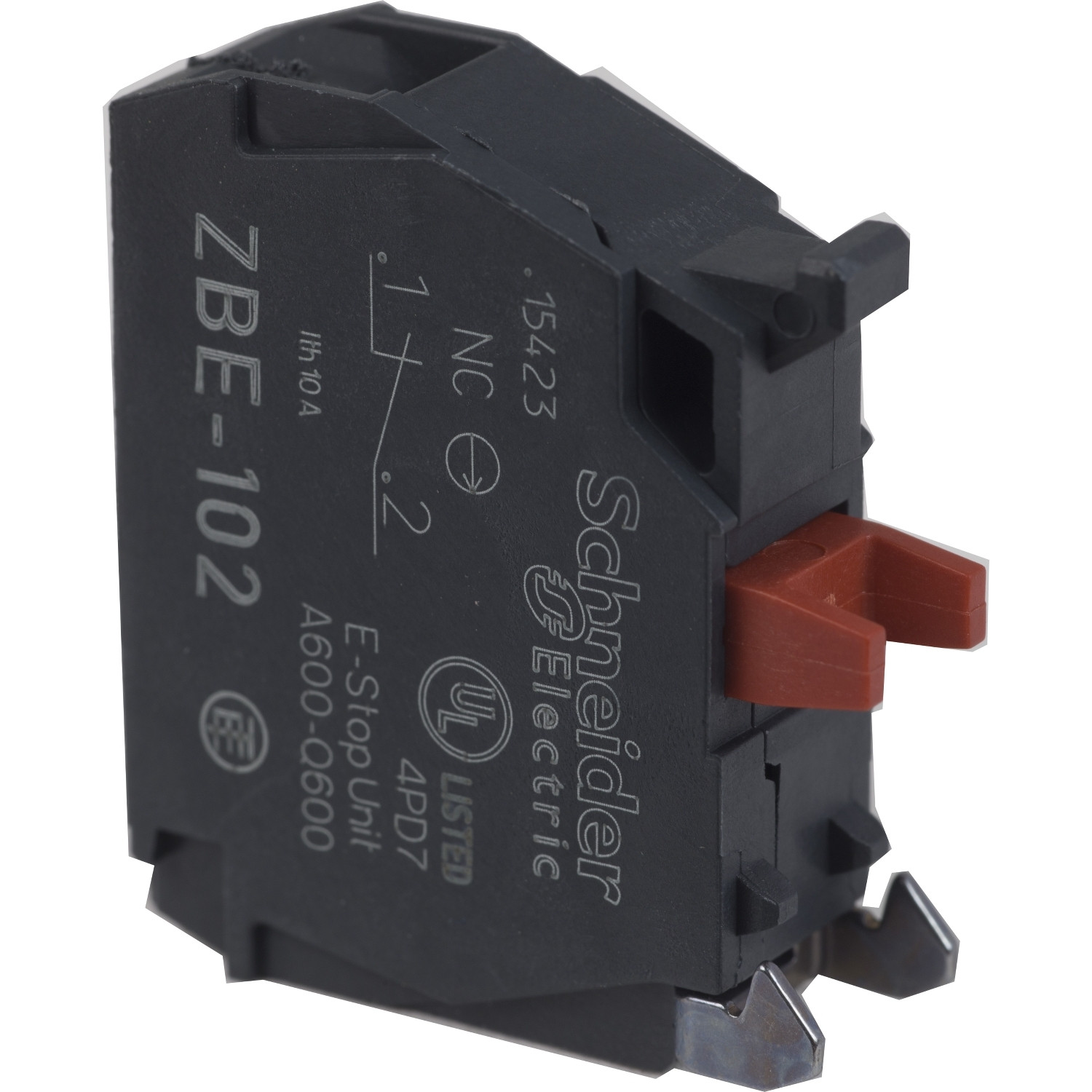

Допълнителен контактен блок 1NC за XB4 main image

Бутони и датчици изключватели

Допълнителен контактен блок 1NC за XB4

Арт. №: 40101
В наличност

Производител:

Допълнителен контактен блок 1NC за XB4 Schneider Electric ZBE102

Цена на брой

4.64€ / 9.08 лв.

Количество

Бърза поръчка

Описание
Характеристики

Гама на продукта	Harmony XB4 Harmony XB5
Тип продукт или компонент	Контактен блок
Съкратено наименование на устройството	ZBE
Минимилано доставно количество	5
Степен на защита IP	IP20 в съответствие с IEC 60529
Рсабота на контакта	Бавно спиране
Вид контактен блок	Един
Продължително използване	Стандартни контакти
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Допълващи
тегло на продукта	0,011 kg
Тип и състав на контактите	1 NC
Вкл при положителен сигнал	С в съответствие с IEC 60947-5-1 appendix K
Работен цикъл	1,5 mm (NC changing electrical state) 4,3 mm (Общо расцтояние)
Работен натиск	2 N NC changing electrical state
Механична издръжливост	10000000 cycles
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Материал на контактите	Сребърна сплав (Ag/Ni)
Защита от късо съединение	10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
Номинален термичен ток	10 A съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	6 kVв съответствие сIEC 60947-1
Номинален работен ток	3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Монтаж на блок	За преден монтаж

вид

аксесоари XB4
брой контактни групи

N/C
