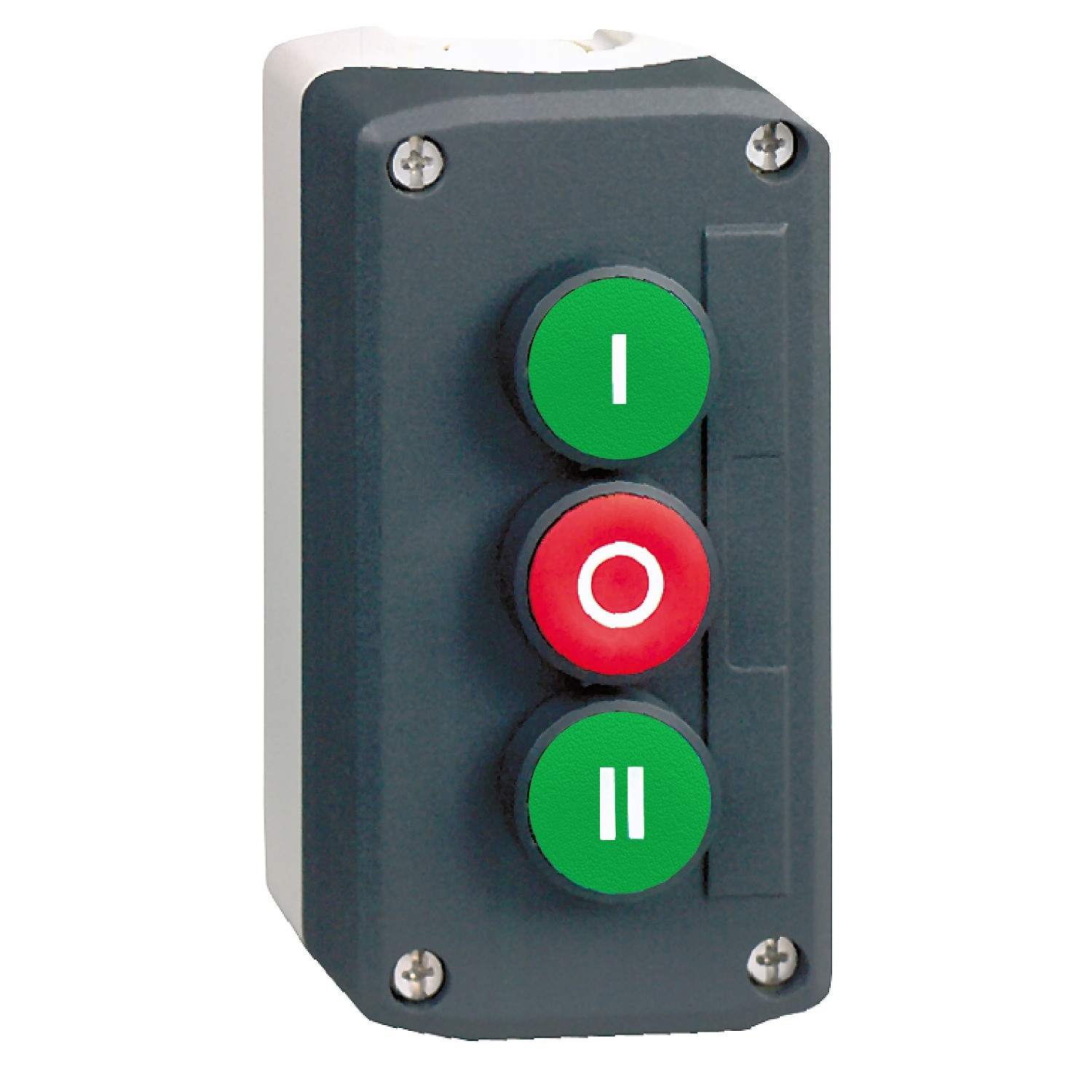

Пулт за управление с 3 бутона - зелен "I" 1NO - червен "O" 1NC - зелен "II" 1NO main image

Бутони и датчици изключватели

Пулт за управление с 3 бутона - зелен "I" 1NO - червен "O" 1NC - зелен "II" 1NO

Арт. №: 40226
В наличност

Производител:

Пулт за управление с 3 бутона - зелен "I" 1НО - червен "O" 1НЗ - зелен "II" 1НО Schneider Electric XALD339

Цена на брой

46.66€ / 91.26 лв.

Количество

Бърза поръчка

Описание
Характеристики

Гама на продукта	Harmony XALD
Тип продукт или компонент	Сглобен пулт за управление
Съкратено наименование на устройството	XALD
предназначение на продуктите	For XB5 Ø 22 mm control and signalling units
Приложение на пулт за управление	Three functions
цвят на основа на таблото	Светло сив (RAL 7035)
Colour of cover	Dark grey (RAL 7016)
Материал	Поликарбонат
Профил на оператора	Три бутона
Описание	Зелен ''I'' 1 NO - червен ''O'' 1 NC - зелен ''II'' 1 NO
Control station composition	1 flush push-button, червен 1 NC О 1 flush push-button, зелен 1 NO I 1 flush push-button, зелен 1 NO II
Местоположение за маркиране	Маркировка върху бутона
Рсабота на контакта	Бавно спиране

Допълващи
Кабелен вход	2 knock-outs for cable entry 14 mm 2 knock-outs for Pg 13 cable gland and ISO M20 12 mm
тегло на продукта	0,298 kg
Устойчивост на миене под високо налягане	7000000 Pa at 55 C, разстояние: 0.1 m
Цвят за маркиране	White marking when green, red or black caps Black marking when white caps
Вкл при положителен сигнал	С в съответствие с IEC 60947-5-1 appendix K
Работен цикъл	1,5 mm (NC changing electrical state) 2,6 mm (NO changing electrical state) 4,3 mm (Общо расцтояние)
Работен натиск	3,5 N NC changing electrical state 3,8 N NO changing electrical state
Механична издръжливост	10000000 cycles
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Материал на контактите	Сребърна сплав (Ag/Ni)
Защита от късо съединение	10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
Номинален термичен ток	10 A съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	6 kVв съответствие сIEC 60947-1
Номинален работен ток	6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост	Λ < 10exp(-6) в 5 V и 1 mA съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V и 5 mA съответстващ на IEC 60947-5-4

Околна среда
Защитни мерки	TH
температура на околната среда за съхранениe	-40…70 C
Температура на околния въздух при работа	-40…70 C
Защита от токов удар	Клас II съответстващ на IEC 60536
Степен на защита IP	IP66 в съответствие с IEC 60529 IP69 IP69K IP67
NEMA степен на защита	NEMA 13 NEMA 4X
IK степен на защита	IK03 в съответствие с IEC 62262
Стандарти	IEC 60947-1 IEC 60947-5-1 JIS C8201-5-1 CSA C22.2 No 14 IEC 60947-5-4 IEC 60947-5-5 UL 508 JIS C8201-1
Устойчивост на вибрации	5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
Устойчивост на удар	30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

вид

XALD
брой контактни групи

1N/C+2N/O
