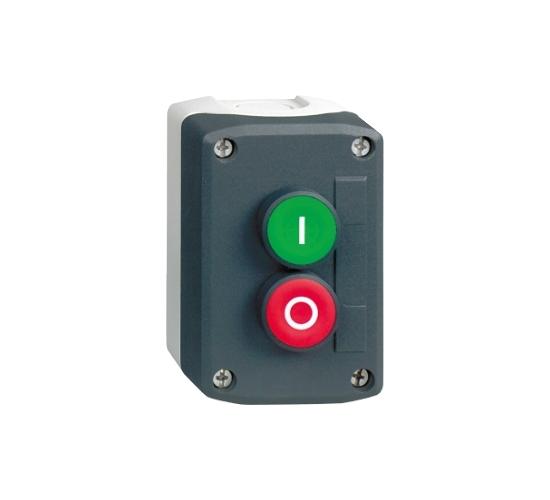

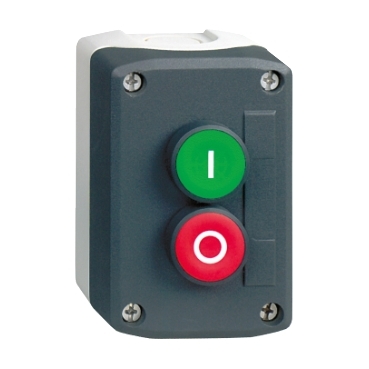

Пулт за управление с 2 бутона - зелен I" 1NO и червен "0" 1 NC"

Гама на продукта	Harmony XALD
Тип продукт или компонент	Сглобен пулт за управление
Съкратено наименование на устройството	XALD
предназначение на продуктите	For XB5 Ø 22 mm control and signalling units
Приложение на пулт за управление	Start-Stop function
цвят на основа на таблото	Светло сив (RAL 7035)
Colour of cover	Dark grey (RAL 7016)
Материал	Поликарбонат
Профил на оператора	2 бутона
Описание	Зелен ''I'' 1 NO - червен ''O'' 1 NC
Control station composition	1 flush push-button, зелен 1 NO I 1 flush push-button, червен 1 NC О
Местоположение за маркиране	Маркировка върху бутона
Рсабота на контакта	Бавно спиране

Допълващи

Кабелен вход	2 knock-outs for cable entry 14 mm 2 knock-outs for Pg 13 cable gland and ISO M20 12 mm
тегло на продукта	0,233 kg
Устойчивост на миене под високо налягане	7000000 Pa at 55 C, разстояние: 0.1 m
Цвят за маркиране	White marking when green, red or black caps Black marking when white caps
Вкл при положителен сигнал	С в съответствие с IEC 60947-5-1 appendix K
Работен цикъл	1,5 mm (NC changing electrical state) 2,6 mm (NO changing electrical state) 4,3 mm (Общо расцтояние)
Работен натиск	3,5 N NC changing electrical state 3,8 N NO changing electrical state
Механична издръжливост	10000000 cycles
Свързване - клеморед	Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1
Затягащ момент	0,8…1,2 N.m съответстващ на IEC 60947-1
Вид глава на болт	Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm
Материал на контактите	Сребърна сплав (Ag/Ni)
Защита от късо съединение	10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1
Номинален термичен ток	10 A съответстващ на IEC 60947-5-1
[Ue] Изолационно напрежение	600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1
[Uimp] Устойчивост на импулсно напрежение	6 kVв съответствие сIEC 60947-1
Номинален работен ток	6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1
Електрическа устойчивост	1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C
Електрическа устойчивост	Λ < 10exp(-6) в 5 V, 1 mA съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V, 5 mA съответстващ на IEC 60947-5-4
