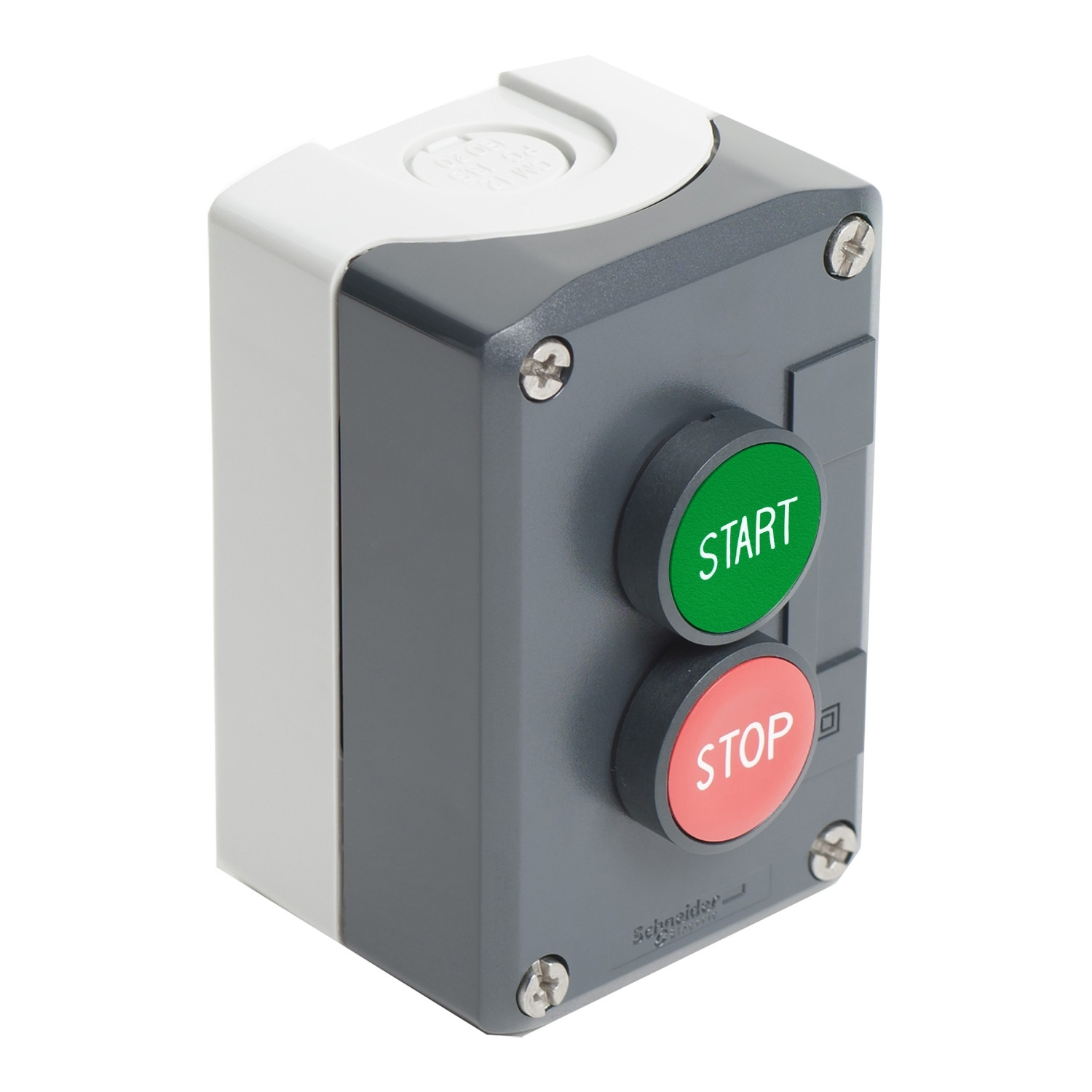

Пулт за управление с 2 бутона - зелен "Старт" 1NO и червен "Стоп" 1 NC
- Арт. №: 40238
- Няма наличност
Производител:
Пулт за управление с 2 бутона - зелен "Старт" 1НО и червен "Стоп" 1 НЗ Schneider Electric XALD215
Цена на брой
31.94€
/ 62.47 лв.
Бърза поръчка
СЕРИЯ ASFORA
Авариен стоп бутон тип гъба червен, 22мм задействане на спусъка с натискане и издърпване 1NC+1NC
Арт. №: 40066
24.94 €
/ 48.78 лв.
Differential Air Pressure Trans: За наблюдение на въздуховоди, филтри и вентилатори, SPD310-100/300/500/1000Pa
Арт. №: 40400
328.56 €
/ 642.61 лв.
44.47 €
/ 86.98 лв.
| Гама на продукта | Harmony XALD |
|---|---|
| Тип продукт или компонент | Сглобен пулт за управление |
| Съкратено наименование на устройството | XALD |
| предназначение на продуктите | For XB5 Ø 22 mm control and signalling units |
| Приложение на пулт за управление | Start-Stop function |
| цвят на основа на таблото | Светло сив (RAL 7035) |
| Colour of cover | Dark grey (RAL 7016) |
| Материал | Поликарбонат |
| Профил на оператора | 2 бутона |
| Описание | Зелен ''СТАРТ'' 1 NO - червен ''СТОП'' 1 NC |
| Control station composition | 1 flush push-button, зелен 1 NO START 1 flush push-button, червен 1 NC СТОП |
| Местоположение за маркиране | Маркировка върху бутона |
| Рсабота на контакта | Бавно спиране |
| Кабелен вход | 2 knock-outs for cable entry 14 mm 2 knock-outs for Pg 13 cable gland and ISO M20 12 mm |
|---|---|
| тегло на продукта | 0,233 kg |
| Устойчивост на миене под високо налягане | 7000000 Pa at 55 C, разстояние: 0.1 m |
| Цвят за маркиране | White marking when green, red or black caps Black marking when white caps |
| Вкл при положителен сигнал | С в съответствие с IEC 60947-5-1 appendix K |
| Работен цикъл | 1,5 mm (NC changing electrical state) 2,6 mm (NO changing electrical state) 4,3 mm (Общо расцтояние) |
| Работен натиск | 3,5 N NC changing electrical state 3,8 N NO changing electrical state |
| Механична издръжливост | 10000000 cycles |
| Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Затягащ момент | 0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт | Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
| Материал на контактите | Сребърна сплав (Ag/Ni) |
| Защита от късо съединение | 10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| Номинален термичен ток | 10 A съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kVв съответствие сIEC 60947-1 |
| Номинален работен ток | 6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1 3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост | 1000000 cycles, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост | Λ < 10exp(-6) в 5 V, 1 mA съответстващ на IEC 60947-5-4 Λ < 10exp(-8) в 17 V, 5 mA съответстващ на IEC 60947-5-4 |
| Защитни мерки | TH |
|---|---|
| температура на околната среда за съхранениe | -40…70 C |
| Температура на околния въздух при работа | -40…70 C |
| Категория на защита | Клас II conforming to IEC 60536 |
| Степен на защита IP | IP66 в съответствие с IEC 60529 IP67 IP69 IP69K |
| NEMA степен на защита | NEMA 13 NEMA 4X |
| IK степен на защита | IK03 в съответствие с IEC 62262 |
| Стандарти | IEC 60947-5-5 IEC 60947-5-4 IEC 60947-1 CSA C22.2 No 14 UL 508 IEC 60947-5-1 JIS C8201-5-1 JIS C8201-1 |
| Устойчивост на вибрации | 5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6 |
| Устойчивост на удар | 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 |
-
вид
XALD
-
брой контактни групи
N/0+N/C
