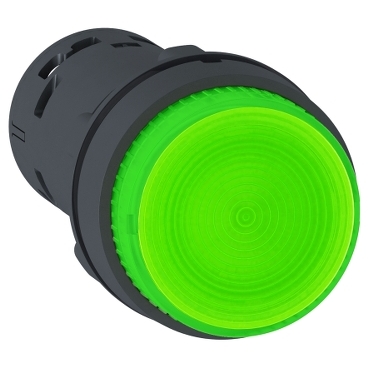

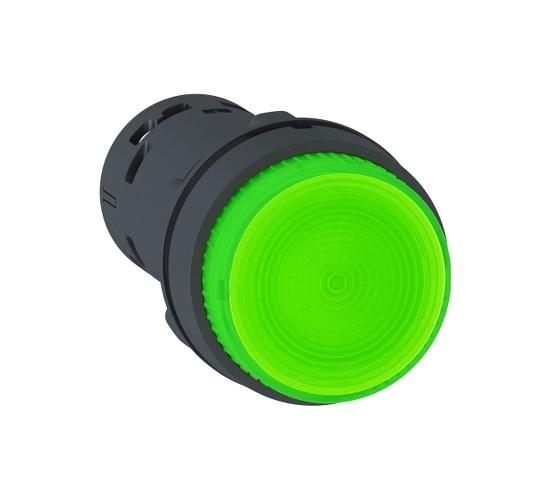

Светещ бутон със задържане -1NO с вграден LED зелен 1NO 24V AC
- Арт. №: 40063
- Няма наличност
Производител:
Светещ бутон със задържане -1NO с вграден LED зелен 1NO 24V AC XB7NJ03B1
Цена на бр
18.52€
/ 36.22 лв.
Бърза поръчка
СЕРИЯ ASFORA
Авариен стоп бутон тип гъба червен, 22мм задействане на спусъка с натискане и издърпване 1NC+1NC
Арт. №: 40066
24.94 €
/ 48.78 лв.
Differential Air Pressure Trans: За наблюдение на въздуховоди, филтри и вентилатори, SPD310-100/300/500/1000Pa
Арт. №: 40400
328.56 €
/ 642.61 лв.
44.47 €
/ 86.98 лв.
| Гама на продукта | Harmony XB7 |
|---|---|
| Тип продукт или компонент | Осветен бутон |
| Съкратено наименование на устройството | XB7 |
| Диаметър на монтаж | 22 mm |
| Минимилано доставно количество | 10 |
| Степен на защита IP | IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел) |
| Форма на сигнализираща глава | Кръгла |
| Вид оператор | push and push-to-release |
| Профил на оператора | Зелен projecting, Немаркиран |
| Допълнителна информация | With plain lens |
| Тип и състав на контактите | 1 NO |
| Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Източник на светлина | LED |
| Основа за крушка | Вграден LED |
| [Us] номинално захранващо напрежение | 24 V AC/DC |
| Представяне на устройството | Monolithic product |
| CAD цялостна широчина | 29 mm |
|---|---|
| CAD цялостна височина | 29 mm |
| CAD цялостна дълбочина | 57,5 mm |
| Описание на клеморед ISO n°1 | (13-14)NO |
| тегло на продукта | 0,023 kg |
| Монтиране на устройство | Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1 |
| С фиксиран център | >= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm |
| Начин на монтаж | С гайка под главата: 2…2,4 N.m |
| Рсабота на контакта | Бавно спиране |
| Вкл при положителен сигнал | С (само НЕ) |
| Механична издръжливост | 300000 cycles |
| Затягащ момент | 0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт | Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
| Защита от късо съединение | 4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сIEC 60947-1 |
| Номинален работен ток | 0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост | 1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост | Λ <= 10exp(-6) в 17 V и 5 mA съответстващ на IEC 60947-5-4 |
| Тип сигнализация | Стабилно |
| Лимит на захранващо напрежение | 19,2…30 V DC 21,6…26,4 V AC |
| Консумация на ток | 18...27 mA |
| Експлоатационен живот | 70000 h При номинално напрежение и 25 °C |
-
брой контактни групи
N/0
-
вид
светещ бутон
-
цвят
зелен
-
напрежение
24V AC/DC
-
Диаметър на монтаж
22,5ММ
| Гама на продукта | Harmony XB7 |
|---|---|
| Тип продукт или компонент | Осветен бутон |
| Съкратено наименование на устройството | XB7 |
| Диаметър на монтаж | 22 mm |
| Минимилано доставно количество | 10 |
| Степен на защита IP | IP20 в съответствие с IEC 60529 (Изглед отзад) IP65 в съответствие с IEC 60529 (преден панел) |
| Форма на сигнализираща глава | Кръгла |
| Вид оператор | push and push-to-release |
| Профил на оператора | Зелен projecting, Немаркиран |
| Допълнителна информация | With plain lens |
| Тип и състав на контактите | 1 NO |
| Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1 Самозатягащи се клеми, 1 x 0.34...2 x 2.5 mm² Без кабелен накрайник съответстващ на IEC 60947-1 |
| Източник на светлина | LED |
| Основа за крушка | Вграден LED |
| [Us] номинално захранващо напрежение | 24 V AC/DC |
| Представяне на устройството | Monolithic product |
| CAD цялостна широчина | 29 mm |
|---|---|
| CAD цялостна височина | 29 mm |
| CAD цялостна дълбочина | 57,5 mm |
| Описание на клеморед ISO n°1 | (13-14)NO |
| тегло на продукта | 0,023 kg |
| Монтиране на устройство | Присъединителен отвор - диаметър: 22,5 mm 22.3 +0.4/0 в съответствие с IEC 60947-1 |
| С фиксиран център | >= 30 x 40 mm (Спомагателен панел) метал - Дебелина: 1…6 mm >= 30 x 40 mm (Спомагателен панел) пластмаса - Дебелина: 2…6 mm |
| Начин на монтаж | С гайка под главата: 2…2,4 N.m |
| Рсабота на контакта | Бавно спиране |
| Вкл при положителен сигнал | С (само НЕ) |
| Механична издръжливост | 300000 cycles |
| Затягащ момент | 0,8…1,2 N.m съответстващ на IEC 60947-1 |
| Вид глава на болт | Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
| Защита от късо съединение | 4 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 4 kVв съответствие сIEC 60947-1 |
| Номинален работен ток | 0,1 A at 250 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,22 A at 125 V, DC-13, R300 в съответствие с IEC 60947-5-1 0,3 A at 240 V, AC-14, D300 в съответствие с IEC 60947-5-1 0,6 A at 120 V, AC-14, D300 в съответствие с IEC 60947-5-1 |
| Електрическа устойчивост | 1000000 cycles, DC-13, 0,3 A at 24 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,03 A at 230 V, работен обхват <216000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C 1000000 cycles, AC-15, 0,09 A at 240 V, работен обхват <108000 cyc/mn, коефициент на натоварване: 0,5 в съответствие с IEC 60947-5-1 appendix C |
| Електрическа устойчивост | Λ <= 10exp(-6) в 17 V и 5 mA съответстващ на IEC 60947-5-4 |
| Тип сигнализация | Стабилно |
| Лимит на захранващо напрежение | 19,2…30 V DC 21,6…26,4 V AC |
| Консумация на ток | 18...27 mA |
| Експлоатационен живот | 70000 h При номинално напрежение и 25 °C |
-
брой контактни групи
N/0
-
вид
светещ бутон
-
цвят
зелен
-
напрежение
24V AC/DC
-
Диаметър на монтаж
22,5ММ
