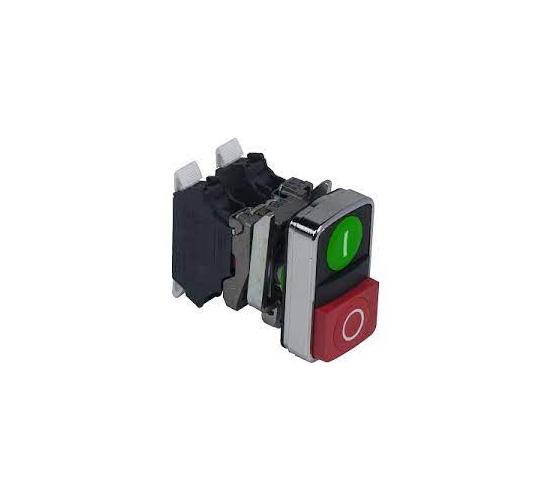

Светещ сдвоен бутон метален, 22 мм зелен с маркировка I+1 сигнална лампа+1 изпъкнал червен O,240 V AC,1NO+1NC
- Арт. №: 40046
- Няма наличност
Производител:
Harmony XB4, Светещ сдвоен бутон, метален, 22 мм, 1 равен, зелен с маркировка I + 1 сигнална лампа + 1 изпъкнал червен O, 240 V AC, 1 NO + 1 NC
Цена на бр
48.71€
/ 95.27 лв.
Бърза поръчка
СЕРИЯ ASFORA
Авариен стоп бутон тип гъба червен, 22мм задействане на спусъка с натискане и издърпване 1NC+1NC
Арт. №: 40066
24.94 €
/ 48.78 лв.
Differential Air Pressure Trans: За наблюдение на въздуховоди, филтри и вентилатори, SPD310-100/300/500/1000Pa
Арт. №: 40400
328.56 €
/ 642.61 лв.
44.47 €
/ 86.98 лв.
| Гама на продукта | Harmony XB4 |
|---|---|
| продукт или тип компонент | Illuminated double-headed push-button |
| Съкратено наименование на устройството | XB4 |
| Материал за основата | Хромиран метал |
| Тип глава | Стандарт |
| Диаметър на монтаж | 22 mm |
| Цвят за маркиране | Black marking when white caps White marking when green, red or black caps |
| Източник на светлина | Защитен LED |
| цвят на източника на светлина | Бял |
| Представяне на устройството | Цялостен продукт |
| Присъединителни материали | Zamak |
|---|---|
| тегло на продукта | 0,13 kg |
| Устойчивост на миене под високо налягане | 7000000 Pa at 55 °C, разстояние: 0.1 m |
| Форма на сигнализираща глава | Rectangular |
| Вид оператор | Пружинно връщане |
| Профил на оператора | 1 flush - 1 projecting push-buttons - 1 central pilot light |
| Описание | Зелен ''I'' - червен ''O'' |
| Профил на оператора | Зелен вграден, I (бяло) Червен projecting, О (бяло) |
| Тип и състав на контактите | 1 NO + 1 NC |
| Рсабота на контакта | Бавно спиране |
| Продължително използване | Стандартни контакти |
| Вкл при положителен сигнал | С в съответствие с EN/IEC 60947-5-1 appendix K |
| Работен цикъл | 1,5 mm (NC changing electrical state) 2,6 mm (NO changing electrical state) 4,3 mm (Общо расцтояние) |
| Работен натиск | 3,5 N NC changing electrical state 3,8 N NO changing electrical state |
| Механична издръжливост | 1000000 цикъла |
| Свързване - клеморед | Самозатягащи се клеми, <= 2 x 1.5 mm² С кабелен накрайник съответстващ на EN/IEC 60947-1 Самозатягащи се клеми, >= 1 x 0.22 mm² Без кабелен накрайник съответстващ на EN/IEC 60947-1 |
| Затягащ момент | 0,8…1,2 N.m съответстващ на EN 60947-1 |
| Вид глава на болт | Кръст съвместим с JIS No 1 Кръст съвместим с Philips no 1 Кръст съвместим с pozidriv No 1 С наклон съвместим с Плосък Ø 4 mm С наклон съвместим с Плосък Ø 5.5 mm |
| Материал на контактите | Сребърна сплав (Ag/Ni) |
| Защита от късо съединение | 10 A Патронни предпазители тип gG съответстващ на EN/IEC 60947-5-1 |
| Номинален термичен ток | 10 A съответстващ на EN/IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V Ниво на замърсяване 3) в съответствие с EN 60947-1 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV EN 60947-1 |
| Номинален работен ток | 3 A at 240 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 6 A at 120 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 0,1 A at 600 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 0,27 A at 250 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 0,55 A at 125 V, DC-13, Q600 в съответствие с EN/IEC 60947-5-1 1,2 A at 600 V, AC-15, A600 в съответствие с EN/IEC 60947-5-1 |
| Електрическа устойчивост | 1000000 цикъла, AC-15, 2 A at 230 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C 1000000 цикъла, AC-15, 3 A at 120 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C 1000000 цикъла, AC-15, 4 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C 1000000 цикъла, DC-13, 0,2 A at 110 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C 1000000 цикъла, DC-13, 0,5 A at 24 V, работен обхват <3600 cyc/h, коефициент на натоварване: 0,5 в съответствие с EN/IEC 60947-5-1 appendix C |
| Електрическа устойчивост | Λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4 Λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на EN/IEC 60947-5-4 |
| Тип сигнализация | Стабилно |
| Основа за крушка | Вграден LED |
| [Us] номинално захранващо напрежение | 230...240 V AC в 50/60 Hz |
| Лимит на захранващо напрежение | 195…264 V AC |
| Консумация на ток | 14 mA |
| Експлоатационен живот | 100000 h При номинално напрежение и 25 °C |
| Издържливост на претоварване | 1 kV съответстващ на IEC 61000-4-5 |
| Код за съвместимост | XB4 |
| Защитни мерки | TH |
|---|---|
| температура на околната среда за съхранени | -40…70 °C |
| Температура на околния въздух при работа | -40…70 °C |
| Защита от токов удар | Клас I съответстващ на IEC 60536 |
| Степен на защита IP | IP66 в съответствие с IEC 60529 IP69K в съответствие с IEC 60529 IP69 в съответствие с IEC 60529 |
| NEMA степен на защита | NEMA 13 NEMA 4X |
| Степен на защита IK | IK06 в съответствие с IEC 50102 |
| Стандарти | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-5-1 UL 508 EN/IEC 60947-5-5 JIS C8201-1 |
| Продуктови сертификати | DNV LROS (Lloyds register of shipping) в UL списъка GL CSA BV |
| Устойчивост на вибрации | 5 gn е= 2…500 Hz) съответстващ на IEC 60068-2-6 |
| Устойчивост на удар | 30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27 |
| Устойчивост на бързи преходни процеси | 2 kV в съответствие с IEC 61000-4-4 |
| Устойчивост на електромагнитни полета | 10 V/m в съответствие с IEC 61000-4-3 |
| Устойчивост на електростатичен разряд | 6 kV on contact (on metal parts) в съответствие с IEC 61000-4-2 8 kV in free air (in insulating parts) в съответствие с IEC 61000-4-2 |
| Електромагнитна емисия | Class B в съответствие с IEC 55011 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,500 cm |
| Package 1 Width | 5,500 cm |
| Package 1 Length | 8,500 cm |
| Package 1 Weight | 126,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 100 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 13,048 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 800 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 112,384 kg |
| Гаранция | 18 months |
|---|
-
вид
светещ бутон
-
брой контактни групи
N/0+N/C
-
напрежение
240V
-
Диаметър на монтаж
22,5ММ
