Обхват | Acti 9 |
---|---|

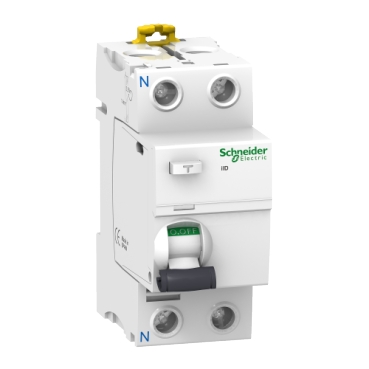

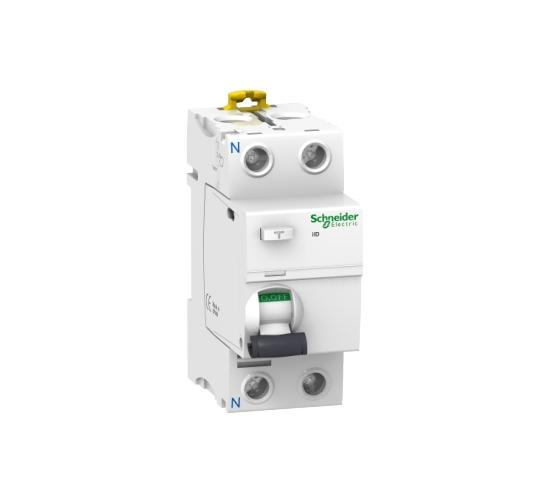

Наименование на продукта | Acti9 iID |
Тип продукт или компонент | Дефектнотокова защита (RCCB) |
Съкратено наименование на устройството | iID |
Описание на полюсите | 2P |
Неутрална позиция | Ляво |
[In] номинален ток | 25 A |
тип на мрежата | AC |
Заземителна чувствителност | 30 mA |
Времезакъснение при защита от токове на уте | Мигновен |
Клас защита от земна утечка | Тип A-SI |
Намиране на устройство в системата | Изводи |
---|---|
Честота на мрежата | 50/60 Hz |
[Ue] номинално работно напрежение | 220...240 V AC 50/60 Hz |
дефектнотокова технология | Независими от напрежението |
Номинален и създаден капацитет на прикъсване | Idm 1500 A Im 1500 A |
Траен ток на късо съединение | 10 kA |
[Ue] Номинално изолационно напрежение | 500 V AC 50/60 Hz |
[Uimp] Устойчивост на импулсно напрежение | 6 kV |
Върхов импулсен ток | 3000 A |
Индикатор за позиция на контакта | Да |
Тип управление | Щифт |
Монтажен режим | Скоба |
Монтажна подпора | DIN шина |
9 мм стъпки | 4 |
Височина | 91 mm |
Широчина | 36 mm |
Дълбочина | 73,5 mm |
Нето тегло на продукта | 0,21 kg |
Цвят | Бял |
Механична издръжливост | 20000 cycles |
Електрическа устойчивост | AC-1: 15000 cycles |
Описание на заключване | Заключващо устройство |
Свързване - клеморед | Single terminal Отгоре или отдолу1…35 mm² твърд Single terminal Отгоре или отдолу1…25 mm² гъвкав Single terminal Отгоре или отдолу1…25 mm² с подвижна втулка Single terminal |
Захват на проводника | 14 mm за Отгоре или отдолуВръзка |
Затягащ момент | 3,5 N.m Отгоре или отдолу |
Стандарти | EN/IEC 61008-1 |
---|---|
Степен на защита IP | IP20 в съответствие с IEC 60529 IP40 (Модулна кутия) в съответствие с IEC 60529 |
Ниво на замърсяване | 3 |
Електромагнитна съвместимост | 8/20 µs устойчивост на импулс, 3000 A в съответствие с EN/IEC 61008-1 |
Температура на околния въздух при работа | -25…60 °C |
температура на околната среда за съхранени | -40…85 °C |
mA | 30mA |
Ампераж | 25A |
Напрежение | 240V |
Полюси | 2P |
