Допълнителен контактен блок 1НЗ
- Арт. №: 20570
- В наличност
Производител:

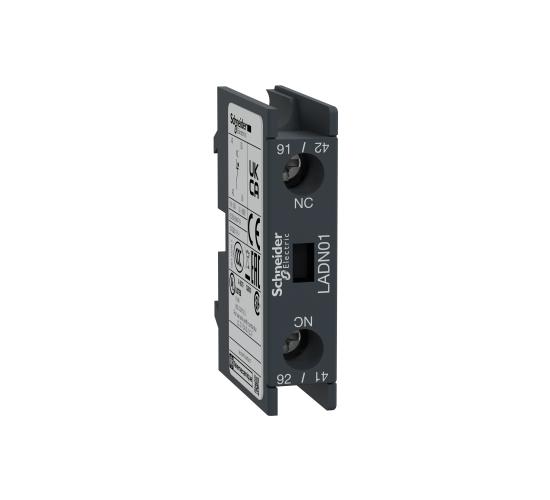

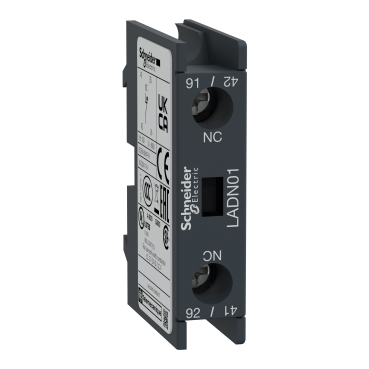

Допълнителен контактен блок 1НЗ Schneider Electric LADN01
Цена на бр
15.22€
/ 29.77 лв.
Бърза поръчка
СЕРИЯ ASFORA
Противовлажна кутия за моторна защита TM2-E IP65 НО+НЗ
Арт. №: 201320
10.67 €
/ 20.87 лв.
Времезакъснител LT02-DT2 0.1-30 секунди НО+НЗ мигновен
Арт. №: 201270
12.80 €
/ 25.03 лв.
5.06 €
/ 9.90 лв.
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys Deca |
| Тип продукт или компонент | Спомагателен контактен блок |
| Съкратено наименование на устройството | LADN |
| Съвместимост на гамата | TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115 |
| Място на монтаж | Преден панел |
| Контакти | 1 NC |
| Contacts operation | Мигновен |
| [Ue] номинално работно напрежение | 690 V AC/DC 25...400 Hz |
| Номинален работен ток | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 600 V в съответствие с CSA |
| Номинален термичен ток | 10 A (at 60 C) |
| Стандарти | EN/IEC 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Продуктови сертификати | CB Scheme UL CSA CCC EAC UKCA |
| Номинален действащ ток на претоварване | 140 A AC/DC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
|---|---|
| Допустим рейтинг за кратко време | 100 A 1 s 120 A 500 ms 140 A 100 ms |
| Тип защита | Предпазител gG 10 A |
| Механична издръжливост | 30 Mcycles |
| Минимален ток за превключване | 5 mA |
| Минимално напрежение при превключване | 17 V |
| Време без припокриване | 1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт |
| Съпротивление на изолацията | > 10 MOhm |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²многожичен без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²многожичен без кабелен накрайник |
| Затягащ момент | 1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2 |
| Височина | 48 mm |
| Широчина | 13 mm |
| Дълбочина | 35 mm |
| тегло на продукта | 0,02 kg |
| Цвят | Тъмно сив |
-
вид контакти
1NC
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys Deca |
| Тип продукт или компонент | Спомагателен контактен блок |
| Съкратено наименование на устройството | LADN |
| Съвместимост на гамата | TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115 |
| Място на монтаж | Преден панел |
| Контакти | 1 NC |
| Contacts operation | Мигновен |
| [Ue] номинално работно напрежение | 690 V AC/DC 25...400 Hz |
| Номинален работен ток | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 600 V в съответствие с CSA |
| Номинален термичен ток | 10 A (at 60 C) |
| Стандарти | EN/IEC 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Продуктови сертификати | CB Scheme UL CSA CCC EAC UKCA |
| Номинален действащ ток на претоварване | 140 A AC/DC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
|---|---|
| Допустим рейтинг за кратко време | 100 A 1 s 120 A 500 ms 140 A 100 ms |
| Тип защита | Предпазител gG 10 A |
| Механична издръжливост | 30 Mcycles |
| Минимален ток за превключване | 5 mA |
| Минимално напрежение при превключване | 17 V |
| Време без припокриване | 1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт |
| Съпротивление на изолацията | > 10 MOhm |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²многожичен без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²многожичен без кабелен накрайник |
| Затягащ момент | 1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2 |
| Височина | 48 mm |
| Широчина | 13 mm |
| Дълбочина | 35 mm |
| тегло на продукта | 0,02 kg |
| Цвят | Тъмно сив |
-
вид контакти
1NC
