Допълнителни блокове и аксесоари

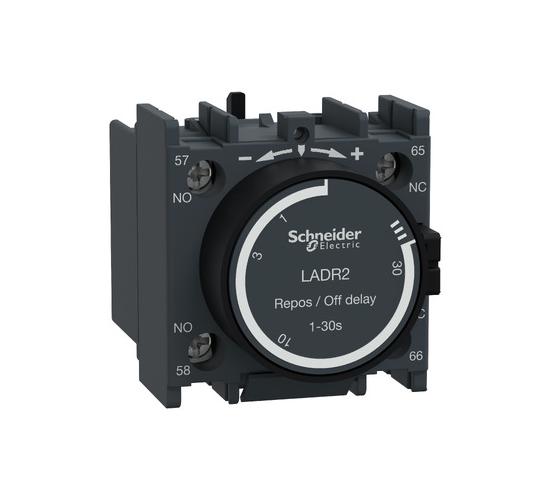

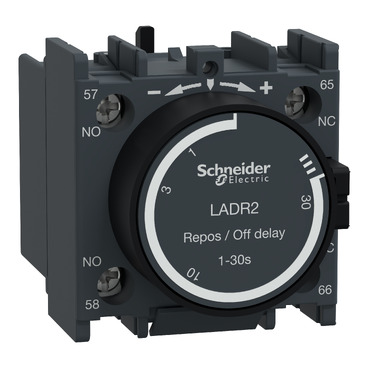

Допълнителен контактен блок за закъснение при включване 0.1-30s 1НО+1НЗ
- Арт. №: 20581
- В наличност
Производител:
Спомагателен контактен блок с времезакъснение TeSys D, за контактори LC1D, LC1F и управляващи релета CAD. Осигурява 1NO+1NC контакти до 10A 690V AC, обхват на настройка за изключване 1-30s, свързване с винтови клеми. Монтажът чрез защракване осигурява висока надеждност и издръжливост. Множество стандарти, сертифицирани (IEC, UL, CSA, CCC, EAC), съвместими с Green Premium (RoHs/Reach). Schneider Electric LADR2
Цена на бр
71.28€
/ 139.41 лв.
Бърза поръчка
СЕРИЯ ASFORA
Противовлажна кутия за моторна защита TM2-E IP65 НО+НЗ
Арт. №: 201320
10.67 €
/ 20.87 лв.
Времезакъснител LT02-DT2 0.1-30 секунди НО+НЗ мигновен
Арт. №: 201270
12.80 €
/ 25.03 лв.
5.06 €
/ 9.90 лв.
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys Deca |
| Тип продукт или компонент | Time delay auxiliary contact block |
| Съвместимост на гамата | TeSys Deca CAD TeSys Deca LC1D TeSys F LC1F TeSys F CR1F |
| Място на монтаж | Преден панел |
| Контакти | 1 NO + 1 NC |
| Contacts operation | Time delay |
| Тип брояч | Off delay |
| Обхват на времево забавяне | 1...30 s |
| [Ue] номинално работно напрежение | 690 V AC/DC 25...400 Hz |
| Номинален работен ток | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 60947-5-1 600 V в съответствие с CSA C22.2 No 60947-5-1 |
| Номинален термичен ток | 10 A (at 60 C) |
| Стандарти | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN 50012 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Продуктови сертификати | IECEE CB Scheme UL CSA CCC EAC UKCA |
| Номинален действащ ток на претоварване | 140 A at <= 690 V AC/DC conforming to IEC 60947-5-1 250 A at <= 690 V DC conforming to IEC 60947-5-1 |
|---|---|
| Допустим рейтинг за кратко време | 100 A 60 C 1 s 120 A 60 C 500 ms 140 A 60 C 100 ms |
| Тип защита | Предпазител gG 10 A |
| Механична издръжливост | 5 Mcycles |
| Минимален ток за превключване | 5 mA |
| Минимално напрежение при превключване | 17 V |
| Време без припокриване | 1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт |
| Съпротивление на изолацията | > 10 MOhm |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)1…2,5 mm²многожичен Самозатягащи се клеми 2кабел(и)1…2,5 mm²многожичен Самозатягащи се клеми |
| Затягащ момент | 1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2 |
| Височина | 48 mm |
| Широчина | 44 mm |
| Дълбочина | 61 mm |
| Цвят | Тъмно сив |
-
вид контакти
1NC+1NO
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys Deca |
| Тип продукт или компонент | Time delay auxiliary contact block |
| Съвместимост на гамата | TeSys Deca CAD TeSys Deca LC1D TeSys F LC1F TeSys F CR1F |
| Място на монтаж | Преден панел |
| Контакти | 1 NO + 1 NC |
| Contacts operation | Time delay |
| Тип брояч | Off delay |
| Обхват на времево забавяне | 1...30 s |
| [Ue] номинално работно напрежение | 690 V AC/DC 25...400 Hz |
| Номинален работен ток | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-5-1 600 V в съответствие с UL 60947-5-1 600 V в съответствие с CSA C22.2 No 60947-5-1 |
| Номинален термичен ток | 10 A (at 60 C) |
| Стандарти | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN 50012 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Продуктови сертификати | IECEE CB Scheme UL CSA CCC EAC UKCA |
| Номинален действащ ток на претоварване | 140 A at <= 690 V AC/DC conforming to IEC 60947-5-1 250 A at <= 690 V DC conforming to IEC 60947-5-1 |
|---|---|
| Допустим рейтинг за кратко време | 100 A 60 C 1 s 120 A 60 C 500 ms 140 A 60 C 100 ms |
| Тип защита | Предпазител gG 10 A |
| Механична издръжливост | 5 Mcycles |
| Минимален ток за превключване | 5 mA |
| Минимално напрежение при превключване | 17 V |
| Време без припокриване | 1,5 ms При изключване на захранването без припокриване между NC и NO контакт 1,5 ms При захранване без припокриване между NC и NO контакт |
| Съпротивление на изолацията | > 10 MOhm |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 1кабел(и)1…2,5 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)1…2,5 mm²многожичен Самозатягащи се клеми 2кабел(и)1…2,5 mm²многожичен Самозатягащи се клеми |
| Затягащ момент | 1,7 N.m - с отверткаПлосък Ø 6 mm 1,7 N.m - с отверткаPhilips No 2 1,7 N.m - с отверткаpozidriv No 2 |
| Височина | 48 mm |
| Широчина | 44 mm |
| Дълбочина | 61 mm |
| Цвят | Тъмно сив |
-
вид контакти
1NC+1NO
