Интерфейсни, Контролни и Измервателни релета

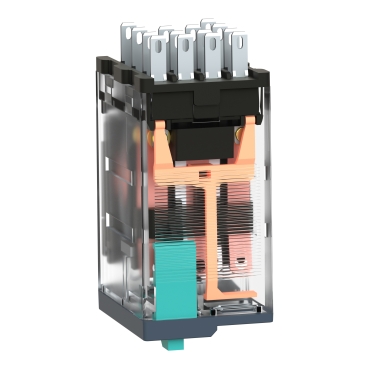

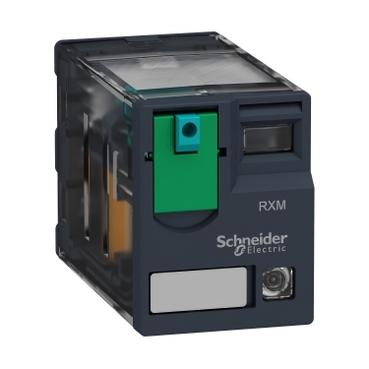

Миниатюрно реле с основа, Harmony, 6A, 4CO, с LED, заключващ се тест бутон, 24V DC RXM4AB2BD
- Арт. №: 90254
- Няма наличност
Производител:
Миниатюрните релета RXM са част от електромеханичните релета Harmony. Това е plug-in реле за монтаж върху цокъл RXZE. Релето има 4 C/O контакта с номинален ток 6 A и напрежение на управляващата верига 24 V DC. То предлага също така заключващ се в една стъпка тестов бутон и механичен индикатор за състоянието на контактите. Тестовият бутон се активира мигновено чрез натискане на синия бутон отпред и се заключва, като зелената част се обръща нагоре. Механичният индикатор е до тестовия бутон, където оранжев флаг указва състоянието на релейния контакт. Зелен LED индикатор отпред свети, когато релето е включено. Дисплей за състоянието с LED индикатор: с ясен сигнал и през деня, и през нощта. Дизайнът му е подходящ за промишлени машини, опаковъчна техника, текстилно производство, ОВК, табла за управление и автоматизация, разпределителни табла за ниско/средно напрежение, управление на електромотори, PLC интерфейси, захранващи устройства, сградно или медицинско оборудване, управление на осветлението. Това е първокласен екологичен продукт, съответстващ на международния стандарт и сертификати като напр. по IEC, CE, UL, CSA, EAC, Lloyd's, RoHS и REACH. Релето RXM трябва да се използва с цокъл RXZE (винтова скоба, винтов конектор, push-in клема). За защита срещу вибрации към цокъла може да се добави пластмасова/метална скоба. Предлагат се също защитни модули и етикети за маркировка. Продава се на партиди от по 1 броя, като препратката включва само релето. Plug-in релетата RXM са серия индустриални plug-in релета, разработени както за прости, така и за сложни системи за автоматизация и се предлагат с 2 CO (12 A), 3 CO (1 A), 4 CO (6 A) контакта и 4 CO (3 A) контакта ниско ниво. RXM4AB2BD
Цена на бр
11.65€
/ 22.79 лв.
Бърза поръчка
СЕРИЯ ASFORA
67.10 €
/ 131.24 лв.
6.85 €
/ 13.40 лв.
6.85 €
/ 13.40 лв.
3.35 €
/ 6.55 лв.
Миниатюрно реле с основа Harmony 12A 2CO с LED, заключващ се тест бутон 24V DC RXM2AB2BD
Арт. №: 90307
11.32 €
/ 22.14 лв.
| Гама на продукта | Електромеханични Релета Harmony |
|---|---|
| име на серия | Миниатюрен |
| Тип продукт или компонент | Реле за включване |
| Съкратено наименование на устройството | RXM |
| [Uc] Контролно напрежение | 24 V DC |
| Тип и състав на контактите | 4 C/O |
| Статус LED | С |
| Тип управление | Тестов бутон с опция за заключване |
| Продължителен изходен ток | 5 A |
| [Uimp] Устойчивост на импулсно напрежение | 2,5 kV по време 1.2/50 µs |
|---|---|
| Номинален работен ток | 3 A at 28 V (DC) NC в съответствие с IEC 3 A at 250 V (AC) NC в съответствие с IEC 6 A at 28 V (DC) НЕ в съответствие с IEC 6 A at 250 V (AC) НЕ в съответствие с IEC 6 A at 277 V (AC) в съответствие с UL 8 A at 30 V (DC) в съответствие с UL |
| Минимален капацитет на превключване | 170 mW при 10 mA, 17 V |
| Електрическа устойчивост | 100000 cycles за резистивен |
| Граници на номинално работно напрежение | 19.2...26.4 V DC |
| [Ue] Изолационно напрежение | 250 V в съответствие с IEC 300 V в съответствие с CSA 300 V в съответствие с UL |
| Максимално превключвателно напрежение | 250 V в съответствие с IEC |
| Праг при отпадане на напрежението | >= 0.1 Uc |
| Номинален ток | 6 A at 250 V AC 6 A at 28 V DC |
| Работно време | 20 ms |
| Максимална превключвателна възможност | 1500 VA/168 W |
| Средно съпротивление | 650 Ohm в 20 °C +/- 10 % |
| Средна консумация на бобината | 0,9 W |
| Механична издръжливост | 10000000 cycles |
| Данни за безопасност | B10d = 100000 |
| Работен обхват | <= 1200 цикъла/час Под товар <= 1800 цикъла/час Без товар |
| Коефициент на натоварване | 20 % |
| CAD цялостна височина | 82,8 mm |
| CAD цялостна дълбочина | 80,35 mm |
| време за нулиране | 20 ms |
| Диелектрична якост | 1300 V AC Между контакти с Микро прекъсвания 2000 V AC Между бобина и прекъсвач с Обикновенна изолация 2000 V AC Между полюси с Обикновенна изолация |
| Код за съвместимост | RXM |
| Категория на защита | RT I |
| Ниво на замърсяване | 2 |
| Работно положение | Всяка позиция |
| Тестови нива | Ниво A групово монтиране |
| Представяне на устройството | Цялостен продукт |
| Материал на контактите | AgNi |
| Форма на щифт | Плосък |
| Нето тегло на продукта | 0,037 kg |
| Температура на околния въздух при работа | -40…55 C |
|---|---|
| IP степен на защита | IP40 conforming to IEC 60529 |
| Стандарти | IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Продуктови сертификати | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| температура на околната среда за съхранениe | -40…85 C |
| Устойчивост на вибрации | 3 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 цикъла на работа 5 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 неработни цикъла |
| Устойчивост на удар | 10 gn за В операция 30 gn за Не работи |
-
брой контактни групи
4 C/O
-
вид
индустриално реле
| Гама на продукта | Електромеханични Релета Harmony |
|---|---|
| име на серия | Миниатюрен |
| Тип продукт или компонент | Реле за включване |
| Съкратено наименование на устройството | RXM |
| [Uc] Контролно напрежение | 24 V DC |
| Тип и състав на контактите | 4 C/O |
| Статус LED | С |
| Тип управление | Тестов бутон с опция за заключване |
| Продължителен изходен ток | 5 A |
| [Uimp] Устойчивост на импулсно напрежение | 2,5 kV по време 1.2/50 µs |
|---|---|
| Номинален работен ток | 3 A at 28 V (DC) NC в съответствие с IEC 3 A at 250 V (AC) NC в съответствие с IEC 6 A at 28 V (DC) НЕ в съответствие с IEC 6 A at 250 V (AC) НЕ в съответствие с IEC 6 A at 277 V (AC) в съответствие с UL 8 A at 30 V (DC) в съответствие с UL |
| Минимален капацитет на превключване | 170 mW при 10 mA, 17 V |
| Електрическа устойчивост | 100000 cycles за резистивен |
| Граници на номинално работно напрежение | 19.2...26.4 V DC |
| [Ue] Изолационно напрежение | 250 V в съответствие с IEC 300 V в съответствие с CSA 300 V в съответствие с UL |
| Максимално превключвателно напрежение | 250 V в съответствие с IEC |
| Праг при отпадане на напрежението | >= 0.1 Uc |
| Номинален ток | 6 A at 250 V AC 6 A at 28 V DC |
| Работно време | 20 ms |
| Максимална превключвателна възможност | 1500 VA/168 W |
| Средно съпротивление | 650 Ohm в 20 °C +/- 10 % |
| Средна консумация на бобината | 0,9 W |
| Механична издръжливост | 10000000 cycles |
| Данни за безопасност | B10d = 100000 |
| Работен обхват | <= 1200 цикъла/час Под товар <= 1800 цикъла/час Без товар |
| Коефициент на натоварване | 20 % |
| CAD цялостна височина | 82,8 mm |
| CAD цялостна дълбочина | 80,35 mm |
| време за нулиране | 20 ms |
| Диелектрична якост | 1300 V AC Между контакти с Микро прекъсвания 2000 V AC Между бобина и прекъсвач с Обикновенна изолация 2000 V AC Между полюси с Обикновенна изолация |
| Код за съвместимост | RXM |
| Категория на защита | RT I |
| Ниво на замърсяване | 2 |
| Работно положение | Всяка позиция |
| Тестови нива | Ниво A групово монтиране |
| Представяне на устройството | Цялостен продукт |
| Материал на контактите | AgNi |
| Форма на щифт | Плосък |
| Нето тегло на продукта | 0,037 kg |
| Температура на околния въздух при работа | -40…55 C |
|---|---|
| IP степен на защита | IP40 conforming to IEC 60529 |
| Стандарти | IEC 61810-1 UL 508 CSA C22.2 No 14 |
| Продуктови сертификати | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| температура на околната среда за съхранениe | -40…85 C |
| Устойчивост на вибрации | 3 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 цикъла на работа 5 gnамплитуда = +/- 1 mm е = 10…150 Hz)5 неработни цикъла |
| Устойчивост на удар | 10 gn за В операция 30 gn за Не работи |
-
брой контактни групи
4 C/O
-
вид
индустриално реле
