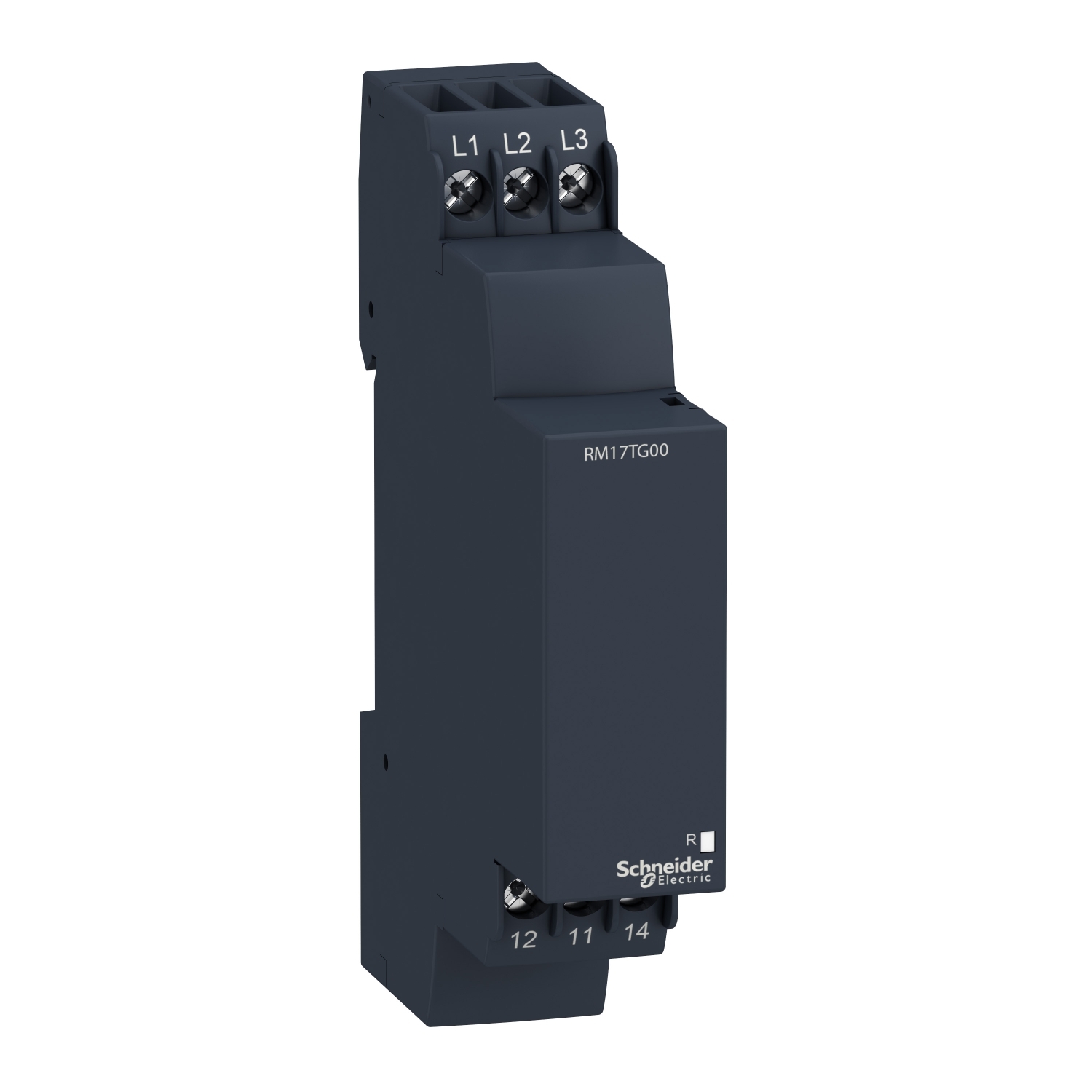

Модулно реле за управление на захранването 5А 1С/О 208-480 VAC RM17TG00
- Арт. №: 90201
- Няма наличност
Производител:
Това контролно реле Harmony RM17-TG позволява мониторинг на захранващи вериги в трифазни мрежи. Това модулно мултифункционално трифазно реле за контрол на захранването е идеално за мониторинг на електрически стойности в индустриални и сградни контролни панели. Прилага се в широка гама от приложения за промишлена автоматизация, като подемна и опаковъчна техника, асансьори, текстилно производство, водоснабдяване. Притежава един от най-тънките форм-фактори на пазара с ширина 17,5 мм, позволяващ гъвкав и лесен монтаж на DIN шина, и заема същото място като всяко модулно еднополюсно DIN устройство. Предлага също така херметизиращ се капак, лесни и прецизни настройки с винтови тримери. Продуктът следи собственото си захранване и когато то не е нормално, изходното реле се изключва. Многофункционален контролер за широк избор, избран в логически автоматизирани системи с твърда връзка, идеален за модернизация на стари инсталации без използване на PLC.
Цена на бр
67.10€
/ 131.24 лв.
Бърза поръчка
СЕРИЯ ASFORA
67.10 €
/ 131.24 лв.
6.85 €
/ 13.40 лв.
6.85 €
/ 13.40 лв.
3.35 €
/ 6.55 лв.
Миниатюрно реле с основа Harmony 12A 2CO с LED, заключващ се тест бутон 24V DC RXM2AB2BD
Арт. №: 90307
11.32 €
/ 22.14 лв.
| Гама на продукта | Harmony контролни релета |
|---|---|
| тип реле | Контролно реле |
| Тип продукт или компонент | 3-фазно реле за управление |
| Име на реле | RM17TG |
| Параметри, наблюдавани от релето | Фазова последователност Откриване на фазова повреда (прекъсване на 2 или повече фази) |
| обхват на измерване | 208...480 V AC |
| Тип закъснение във времето | Без |
| Изходни контакти | 1 C/O |
| Nominal output current | 5 A |
| Тип и състав на контактите | 1 C/O |
| [Uc] Контролно напрежение | 208...480 V |
| Специфично приложение на продукта | За трифазно захранване |
| [Us] номинално захранващо напрежение | , със собствено захранване |
|---|---|
| Лимит на захранващо напрежение | 183…528 V AC |
| Максимално превключвателно напрежение | 250 V AC 250 V DC |
| Превключваща мощност във VA | 1250 VA |
| Минимален ток за превключване | 10 mA при 5 V DC |
| граници на напрежението на контролната верига | - 12 % + 10 % Un |
| Консумация на енергия в VA | 0…22 VA при 400 V AC 50 Hz |
| Праг за откриване на напрежение | < 100 V AC |
| Честота на контролната верига | 50...60 Hz +/- 10 % |
| Граници на измерваното напрежение | 183…528 V AC |
| забавяне при включване | 650 ms |
| Граници на напрежението | 183...528 V |
| Време за реакция | <= 130 ms (в случай на неизправност) |
| Съпротивление на изолацията | > 500 MOhm при 500 V DC в съответствие с IEC 60255-5 > 500 MOhm при 500 V DC в съответствие с IEC 60664-1 |
| [Ue] Изолационно напрежение | 400 V в съответствие с IEC 60664-1 |
| Честота на захранването | 50/60 Hz +/- 10 % |
| Работно положение | Всяка позиция без понижаване на номиналните стойности |
| Свързване - клеморед | Винтови клеми, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твърд Без кабелен накрайник Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник |
| Затягащ момент | 0,6…1 N.m съответстващ на IEC 60947-1 |
| Материал на корпуса | Поликарбонат |
| Локална сигнализация | LED (жълт) за релето е включено |
| Монтажна подпора | 35 mm симетрични DIN шина в съответствие с IEC 60715 |
| Електрическа устойчивост | 100000 цикъла |
| Механична издръжливост | 30000000 цикъла |
| Работен обхват | <= 360 операции/час пълен товар |
| Категория за оползотворяване | AC-12 в съответствие с IEC 60947-5-1 AC-13 в съответствие с IEC 60947-5-1 AC-14 в съответствие с IEC 60947-5-1 AC-15 в съответствие с IEC 60947-5-1 DC-12 в съответствие с IEC 60947-5-1 DC-13 в съответствие с IEC 60947-5-1 |
| Данни за безопасност | MTTFd = 924.6 години B10d = 850000 |
| Широчина | 17,5 mm |
| тегло на продукта | 0,13 kg |
| Тип управление | Без бутон за тестване |
-
брой контактни групи
1 C/O
-
вид
реле за контрол на фазите
| Гама на продукта | Harmony контролни релета |
|---|---|
| тип реле | Контролно реле |
| Тип продукт или компонент | 3-фазно реле за управление |
| Име на реле | RM17TG |
| Параметри, наблюдавани от релето | Фазова последователност Откриване на фазова повреда (прекъсване на 2 или повече фази) |
| обхват на измерване | 208...480 V AC |
| Тип закъснение във времето | Без |
| Изходни контакти | 1 C/O |
| Nominal output current | 5 A |
| Тип и състав на контактите | 1 C/O |
| [Uc] Контролно напрежение | 208...480 V |
| Специфично приложение на продукта | За трифазно захранване |
| [Us] номинално захранващо напрежение | , със собствено захранване |
|---|---|
| Лимит на захранващо напрежение | 183…528 V AC |
| Максимално превключвателно напрежение | 250 V AC 250 V DC |
| Превключваща мощност във VA | 1250 VA |
| Минимален ток за превключване | 10 mA при 5 V DC |
| граници на напрежението на контролната верига | - 12 % + 10 % Un |
| Консумация на енергия в VA | 0…22 VA при 400 V AC 50 Hz |
| Праг за откриване на напрежение | < 100 V AC |
| Честота на контролната верига | 50...60 Hz +/- 10 % |
| Граници на измерваното напрежение | 183…528 V AC |
| забавяне при включване | 650 ms |
| Граници на напрежението | 183...528 V |
| Време за реакция | <= 130 ms (в случай на неизправност) |
| Съпротивление на изолацията | > 500 MOhm при 500 V DC в съответствие с IEC 60255-5 > 500 MOhm при 500 V DC в съответствие с IEC 60664-1 |
| [Ue] Изолационно напрежение | 400 V в съответствие с IEC 60664-1 |
| Честота на захранването | 50/60 Hz +/- 10 % |
| Работно положение | Всяка позиция без понижаване на номиналните стойности |
| Свързване - клеморед | Винтови клеми, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твърд Без кабелен накрайник Винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник Винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) гъвкав С кабелен накрайник Винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник |
| Затягащ момент | 0,6…1 N.m съответстващ на IEC 60947-1 |
| Материал на корпуса | Поликарбонат |
| Локална сигнализация | LED (жълт) за релето е включено |
| Монтажна подпора | 35 mm симетрични DIN шина в съответствие с IEC 60715 |
| Електрическа устойчивост | 100000 цикъла |
| Механична издръжливост | 30000000 цикъла |
| Работен обхват | <= 360 операции/час пълен товар |
| Категория за оползотворяване | AC-12 в съответствие с IEC 60947-5-1 AC-13 в съответствие с IEC 60947-5-1 AC-14 в съответствие с IEC 60947-5-1 AC-15 в съответствие с IEC 60947-5-1 DC-12 в съответствие с IEC 60947-5-1 DC-13 в съответствие с IEC 60947-5-1 |
| Данни за безопасност | MTTFd = 924.6 години B10d = 850000 |
| Широчина | 17,5 mm |
| тегло на продукта | 0,13 kg |
| Тип управление | Без бутон за тестване |
-
брой контактни групи
1 C/O
-
вид
реле за контрол на фазите
