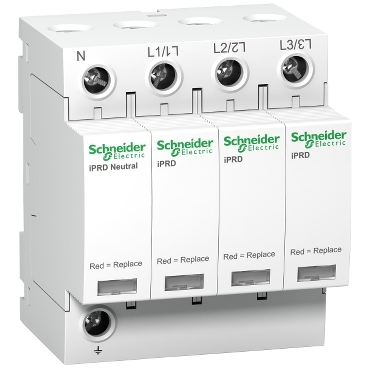

Катоден отводител - 3P + N - 350V
- Арт. №: 60097
- В наличност
Производител:
Катоден отводител - 3P + N - 350V
Цена на бр
282.48€
/ 552.48 лв.
Бърза поръчка
СЕРИЯ ASFORA
300.49 €
/ 587.71 лв.
165.79 €
/ 324.26 лв.
1372.42 €
/ 2684.22 лв.
| range of product | Acti 9 |
|---|---|
| Наименование на продукта | Acti9 iPRD |
| Тип продукт или компонент | Surge arrester with pluggable cartridge |
| Съкратено наименование на устройството | iPRD40 |
| Приложение на устройството | Дистрибуция |
| Стандарти | EN 61643-11:2012 IEC 61643-11:2011 |
| Продуктови сертификати | CE |
| Етикети за качество | KEMA-KEUR NF |
| Описание на полюсите | 3P + N |
| Remote signalling | Без |
| Surge arrester type | Electrical distribution network |
| заземителна система | TT TN-S |
| Surge arrester class type | Тип 2 |
|---|---|
| Surge arrester technology | MOV + GDT |
| [Ue] номинално работно напрежение | 230/400 V AC (+/- 10 %) при 50/60 Hz |
| [In] nominal discharge current | Общ режим: 15 kA (L/PE) Общ режим: 15 kA (N/PE) Измерване на разлика: 15 kA (L/N) |
| [Imax] maximum discharge current | Общ режим: 40 kA L/PE Общ режим: 40 kA N/PE Измерване на разлика: 40 kA L/N |
| [Uc] maximum continuous operating voltage | Общ режим: 260 V N/PE Общ режим: 350 V L/PE Измерване на разлика: 350 V L/N |
| Maximum [Up] voltage protection level | Общ режим <1,4 kV Тип 2 N/PE Измерване на разлика <1,4 kV Тип 2 L/N |
| [Ut] временно свръхнапрежение | 337 V L/N 5 s withstand 1200 V N/PE 200 ms safe failure mode 442 V L/PE 5 s withstand 1453 V L/PE 200 ms safe failure mode |
| Disconnector device type | Associated circuit breaker iC60H 40 A крива ° С - Icu 15 kA Associated circuit breaker IC60N 40 A крива ° С - Icu 10 kA Associated circuit breaker NG125H 40 A крива ° С - Icu 36 kA Associated circuit breaker NG125L 40 A крива ° С - Icu 50 kA Associated circuit breaker NG125N 40 A крива ° С - Icu 25 kA Associated fuse gG 63 A - Icu 15 kA Associated fuse gG 80 A - Icu 50 kA |
| Монтажен режим | Скоба (DIN шина) |
| 9 мм стъпки | 8 |
| Височина | 85 mm |
| Широчина | 72 mm |
| Дълбочина | 69 mm |
| Нето тегло на продукта | 0,414 kg |
| Цвят | Бял (RAL 9003) |
| [Ipe] Ground residual current | 0,003 mA 0,6 mA |
| Свързване - клеморед | Тип тунелни клеми (downside) 2,5…35 mm² Тип тунелни клеми (upside) 2,5…35 mm² |
| Затягащ момент | 2,5 N.m |
| Степен на защита IK | IK03 в съответствие с IEC 62262 |
|---|---|
| Относителна влажност | 5…95 % |
| Допустима работна надморска височина | 2000 m |
| Температура на околния въздух при работа | -25…60 °C |
| температура на околната среда за съхранени | -40…85 °C |
-
Напрежение
350V
-
Полюси
3P+N
-
производител
Schneider Electric
-
тип
тип 2
-
maximum discharge current
40kA
