Компоненти AC/DC фотоволтаични системи

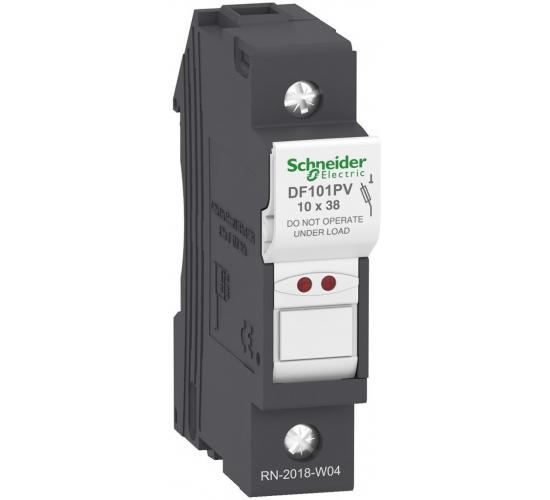

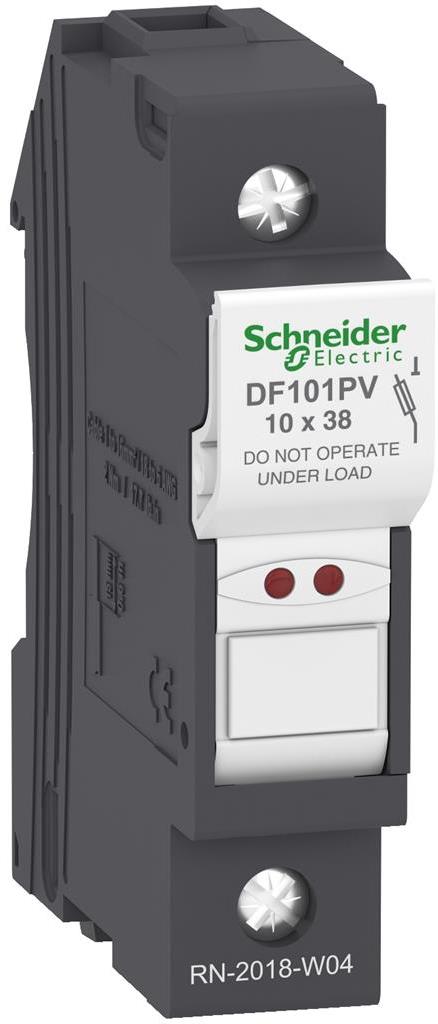

Разединител за вложка 1Р32А 10х38мм
- Арт. №: 80600
- Няма наличност
Производител:
DF101PV Schneider Electric
Носач на фотоволтаичен предпазител TeSys DF, 1P 32A, размер на предпазителя 10x38 мм
Цена на бр
7.38€
/ 14.43 лв.
Бърза поръчка
СЕРИЯ ASFORA
12.92 €
/ 25.27 лв.
165.79 €
/ 324.26 лв.
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys DF |
| продукт или тип компонент | Fuse carrier |
| Съкратено наименование на устройството | DF10 |
| Описание на полюсите | 1P |
| Размер на предпазителя | 10 x 38 mm |
| Тип управление | Щифт padlockable |
| Категория за оползотворяване | DC-20B в съответствие с IEC 60947-3 |
| [Ue] номинално работно напрежение | 1000 V DC |
| Номинален работен ток | 32 A |
| Номинален термичен ток | 32 A при <20 °C |
| [Ue] Изолационно напрежение | 1000 V DC |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Категория на защита | III |
| устойчивост на късо съединение | 120 kA 400 V в съответствие с IEC 60947-3 120 kA 500 V в съответствие с IEC 60947-3 |
| Енергийно разсейване в W | 3 W maximum power dissipation by fuse |
| Стандарти | CSA C22.2 No 4248-19 UL 4248-19 EN/IEC 60269-2 CSA C22.2 No 4248-1 UL 4248-1 |
|---|---|
| product certifications | UL сертифициран IEC EAC CCC CSA |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Позиция за монтаж | Вертикална +/- 23°) |
| Свързване - клеморед | Самозатягащи се клеми 1 1…16 mm²твърд Самозатягащи се клеми 2 1…6 mm²твърд Самозатягащи се клеми 1 1…16 mm²гъвкав с или без Самозатягащи се клеми 2 1…6 mm²гъвкав с или без |
| Затягащ момент | 2 N.m PZ2 2 N.m Плосък Ø 5.5 mm |
| Височина | 79,5 mm |
| Широчина | 17,5 mm |
| Дълбочина | 61 mm |
| тегло на продукта | 0,042 kg |
| Количество в комплект | Комплект от 12 |
| Температура на околния въздух за складиране | -40…70 °C |
|---|---|
| Температура на околния въздух при работа | -40…70 °C with derating above 20°C |
| Допустима надморска височина | 0...2000 m |
| Степен на защита IP | IP20 |
| Ниво на замърсяване | 3 |
| Огнеупорно | 960 °C в съответствие с IEC 60695-2-1 |
| Код за съвместимост | DF10 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,8 cm |
| Package 1 Width | 6,2 cm |
| Package 1 Length | 8 cm |
| Package 1 Weight | 44 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 6,7 cm |
| Package 2 Width | 8,5 cm |
| Package 2 Length | 22,2 cm |
| Package 2 Weight | 570 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 192 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 9,638 kg |
| Гаранция | 18 months |
|---|
-
Ампераж
1-32А
-
номинално напрежение
1000VDC
-
размер
10х38
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys DF |
| продукт или тип компонент | Fuse carrier |
| Съкратено наименование на устройството | DF10 |
| Описание на полюсите | 1P |
| Размер на предпазителя | 10 x 38 mm |
| Тип управление | Щифт padlockable |
| Категория за оползотворяване | DC-20B в съответствие с IEC 60947-3 |
| [Ue] номинално работно напрежение | 1000 V DC |
| Номинален работен ток | 32 A |
| Номинален термичен ток | 32 A при <20 °C |
| [Ue] Изолационно напрежение | 1000 V DC |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Категория на защита | III |
| устойчивост на късо съединение | 120 kA 400 V в съответствие с IEC 60947-3 120 kA 500 V в съответствие с IEC 60947-3 |
| Енергийно разсейване в W | 3 W maximum power dissipation by fuse |
| Стандарти | CSA C22.2 No 4248-19 UL 4248-19 EN/IEC 60269-2 CSA C22.2 No 4248-1 UL 4248-1 |
|---|---|
| product certifications | UL сертифициран IEC EAC CCC CSA |
| Монтажна подпора | 35 mm симетрични DIN шина |
| Позиция за монтаж | Вертикална +/- 23°) |
| Свързване - клеморед | Самозатягащи се клеми 1 1…16 mm²твърд Самозатягащи се клеми 2 1…6 mm²твърд Самозатягащи се клеми 1 1…16 mm²гъвкав с или без Самозатягащи се клеми 2 1…6 mm²гъвкав с или без |
| Затягащ момент | 2 N.m PZ2 2 N.m Плосък Ø 5.5 mm |
| Височина | 79,5 mm |
| Широчина | 17,5 mm |
| Дълбочина | 61 mm |
| тегло на продукта | 0,042 kg |
| Количество в комплект | Комплект от 12 |
| Температура на околния въздух за складиране | -40…70 °C |
|---|---|
| Температура на околния въздух при работа | -40…70 °C with derating above 20°C |
| Допустима надморска височина | 0...2000 m |
| Степен на защита IP | IP20 |
| Ниво на замърсяване | 3 |
| Огнеупорно | 960 °C в съответствие с IEC 60695-2-1 |
| Код за съвместимост | DF10 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,8 cm |
| Package 1 Width | 6,2 cm |
| Package 1 Length | 8 cm |
| Package 1 Weight | 44 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 6,7 cm |
| Package 2 Width | 8,5 cm |
| Package 2 Length | 22,2 cm |
| Package 2 Weight | 570 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 192 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 9,638 kg |
| Гаранция | 18 months |
|---|
-
Ампераж
1-32А
-
номинално напрежение
1000VDC
-
размер
10х38
