Контактори

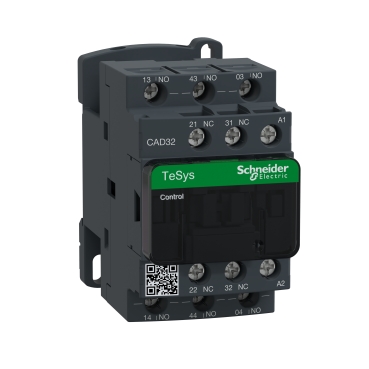

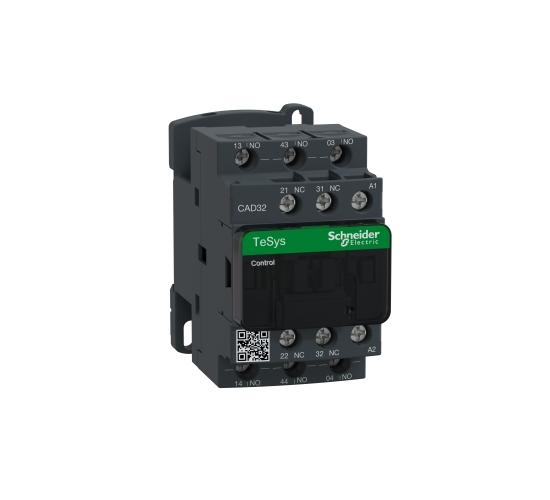

CAD32P7 контактор 10А 3NO+2NC 230V 50/60 RES.
- Арт. №: 20308
- В наличност
Производител:
CAD32P7 Помощни контакти 230V 50/60 RES.
Цена на бр
41.90€
/ 81.95 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys CAD |
| продукт или тип компонент | Control relay |
| Съкратено наименование на устройството | CAD |
| Приложение на контактора | Контролна верига |
| Категория за оползотворяване | DC-13 AC-15 AC-14 |
|---|---|
| Контакти | 3 NO + 2 NC |
| [Ue] номинално работно напрежение | <= 690 V AC 25...400 Hz |
| Тип управляващо напрежение | AC при 50/60 Hz |
| [Uc] Управляващо напрежение | 230 V AC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| Номинален термичен ток | 10 A при <60 °C |
| Номинален действащ ток на претоварване | 140 A AC в съответствие с IEC 60947-5-1 250 A DC в съответствие с IEC 60947-5-1 |
| Устойчивост на ток на късо съединение | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| Номинален параметър на предпазителя | 10 A gG в съответствие с IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V UL 600 V CSA 690 V в съответствие с IEC 60947-5-1 |
| Монтажна подпора | Шина Пластина |
| Свързване - клеморед | Самозатягащи се клеми 1 1…4 mm²гъвкав Без Самозатягащи се клеми 2 1…4 mm²гъвкав Без Самозатягащи се клеми 1 1…4 mm²гъвкав С Самозатягащи се клеми 2 1…2,5 mm²гъвкав С Самозатягащи се клеми 1 1…4 mm²Твърд Без Самозатягащи се клеми 2 1…4 mm²Твърд Без |
| Затягащ момент | 1,2 N.m Самозатягащи се клеми Philips No 2 1,2 N.m Самозатягащи се клеми Плосък Ø 6 mm 1,2 N.m Самозатягащи се клеми pozidriv No 2 |
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C operational AC 50 Hz 0.85...1.1 Uc -40…60 °C operational AC 60 Hz 1...1.1 Uc 60…70 °C operational AC 50/60 Hz |
| Работно време | 12...22 ms coil energisation and NO closing 4...12 ms coil de-energisation and NO opening 4...19 ms coil energisation and NC opening 6...17 ms coil de-energisation and NC closing |
| Механична издръжливост | 30 Mcycles |
| Работен обхват | 180 cyc/mn |
| Пускова мощност в VA | 70 VA 50 Hz 20 °C) |
| Консумация на електроенергия в състояние "hold-in" | 8 VA 50 Hz 20 °C) |
| Минимално превключвателно напрежение | 17 V |
| Минимален ток за превключване | 5 mA |
| Време без припокриване | 1,5 ms При захранване between NC and NO contact 1,5 ms При изключване на захранването between NC and NO contact |
| Съпротивление на изолацията | > 10 MOhm |
| Механична устойчивост | Удар control relay open: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар control relay closed: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации control relay open: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации control relay closed: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 |
| Височина | 77 mm |
| Широчина | 45 mm |
| Дълбочина | 84 mm |
| тегло на продукта | 0,58 kg |
| Стандарти | EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
|---|---|
| Продуктови сертификати | CB Scheme CCC UL CSA EAC CE UKCA |
| Степен на защита IP | IP2X преден панел в съответствие с VDE 0106 |
| Защитни мерки | TH в съответствие с IEC 60068 |
| Температура на околния въздух при работа | -40…60 °C 60…70 °C с нормиране |
| температура на околната среда за съхранени | -60…80 °C |
| Допустима надморска височина | 0...3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 11,000 cm |
| Package 1 Weight | 356,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,351 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 320 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 125,616 kg |
| Гаранция | 18 months |
|---|
-
Напрежение
230V
-
ампераж
10А
-
брой контактни групи
3NO+2NC
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys CAD |
| продукт или тип компонент | Control relay |
| Съкратено наименование на устройството | CAD |
| Приложение на контактора | Контролна верига |
| Категория за оползотворяване | DC-13 AC-15 AC-14 |
|---|---|
| Контакти | 3 NO + 2 NC |
| [Ue] номинално работно напрежение | <= 690 V AC 25...400 Hz |
| Тип управляващо напрежение | AC при 50/60 Hz |
| [Uc] Управляващо напрежение | 230 V AC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| Номинален термичен ток | 10 A при <60 °C |
| Номинален действащ ток на претоварване | 140 A AC в съответствие с IEC 60947-5-1 250 A DC в съответствие с IEC 60947-5-1 |
| Устойчивост на ток на късо съединение | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| Номинален параметър на предпазителя | 10 A gG в съответствие с IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V UL 600 V CSA 690 V в съответствие с IEC 60947-5-1 |
| Монтажна подпора | Шина Пластина |
| Свързване - клеморед | Самозатягащи се клеми 1 1…4 mm²гъвкав Без Самозатягащи се клеми 2 1…4 mm²гъвкав Без Самозатягащи се клеми 1 1…4 mm²гъвкав С Самозатягащи се клеми 2 1…2,5 mm²гъвкав С Самозатягащи се клеми 1 1…4 mm²Твърд Без Самозатягащи се клеми 2 1…4 mm²Твърд Без |
| Затягащ момент | 1,2 N.m Самозатягащи се клеми Philips No 2 1,2 N.m Самозатягащи се клеми Плосък Ø 6 mm 1,2 N.m Самозатягащи се клеми pozidriv No 2 |
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C operational AC 50 Hz 0.85...1.1 Uc -40…60 °C operational AC 60 Hz 1...1.1 Uc 60…70 °C operational AC 50/60 Hz |
| Работно време | 12...22 ms coil energisation and NO closing 4...12 ms coil de-energisation and NO opening 4...19 ms coil energisation and NC opening 6...17 ms coil de-energisation and NC closing |
| Механична издръжливост | 30 Mcycles |
| Работен обхват | 180 cyc/mn |
| Пускова мощност в VA | 70 VA 50 Hz 20 °C) |
| Консумация на електроенергия в състояние "hold-in" | 8 VA 50 Hz 20 °C) |
| Минимално превключвателно напрежение | 17 V |
| Минимален ток за превключване | 5 mA |
| Време без припокриване | 1,5 ms При захранване between NC and NO contact 1,5 ms При изключване на захранването between NC and NO contact |
| Съпротивление на изолацията | > 10 MOhm |
| Механична устойчивост | Удар control relay open: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар control relay closed: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации control relay open: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации control relay closed: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 |
| Височина | 77 mm |
| Широчина | 45 mm |
| Дълбочина | 84 mm |
| тегло на продукта | 0,58 kg |
| Стандарти | EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
|---|---|
| Продуктови сертификати | CB Scheme CCC UL CSA EAC CE UKCA |
| Степен на защита IP | IP2X преден панел в съответствие с VDE 0106 |
| Защитни мерки | TH в съответствие с IEC 60068 |
| Температура на околния въздух при работа | -40…60 °C 60…70 °C с нормиране |
| температура на околната среда за съхранени | -60…80 °C |
| Допустима надморска височина | 0...3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 9,000 cm |
| Package 1 Length | 11,000 cm |
| Package 1 Weight | 356,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,351 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 320 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 125,616 kg |
| Гаранция | 18 months |
|---|
-
Напрежение
230V
-
ампераж
10А
-
брой контактни групи
3NO+2NC
