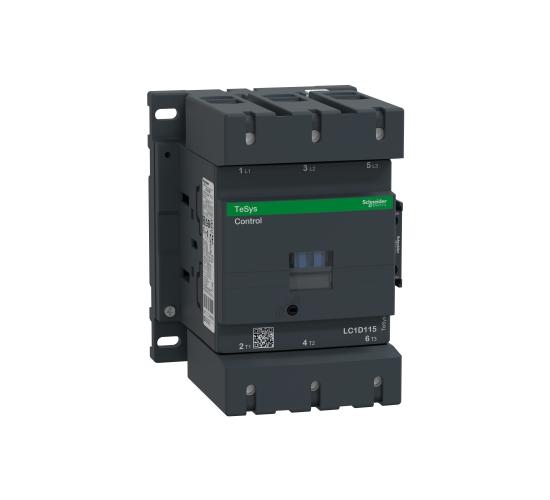

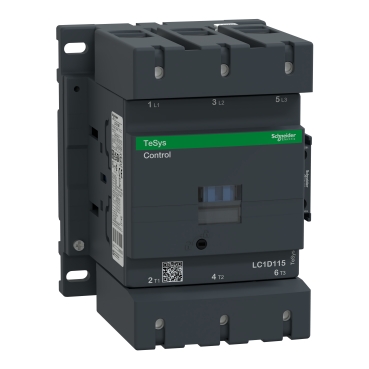

Контактор 3P 115A 220V 1НО+1НЗ AC 50/60 Hz
- Арт. №: 20190
- В наличност
Производител:
Контактор TeSys Deca, 3 полюса (3NO), за приложения за управление на двигатели до 115A/100V AC-3 (55kW@400V). Осигурява 220 V 50/60 Hz променливотокова бобина с преходен сензорен модул, 1NO+1NC вградени спомагателни контакти (сертифициран NC), захранване с винтови конектори 2 входа, контролна връзка с винтови клеми. За работни скорости до 2400 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (120мм ширина), монтаж на 2 DIN релси или винтов монтаж. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh). LC1D115M7
Цена на брой
407.76€
/ 797.51 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Гама на продукта | TeSys Deca |
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1D |
| Приложение на контактора | Моторен контрол Резистивен товар |
| Категория за оползотворяване | AC-4 AC-1 AC-3 AC-3e |
| Брой полюси | 3P |
| [Ue] номинално работно напрежение | Захранваща верига: <= 1000 V AC/DC 25...400 Hz Захранваща верига: <= 300 V DC |
| Номинален работен ток | 200 A (at <60 C) at <= 440 V AC/DC AC-1 for захранваща верига 115 A (at <60 C) at <= 440 V AC/DC AC-3 for захранваща верига 115 A (at <60 C) at <= 440 V AC/DC AC-3e for захранваща верига |
| [Uc] control circuit voltage | 220 V AC/DC 50/60 Hz |
| Моторна мощност в kW | 30 kW at 220...230 V AC/DC 50/60 Hz (AC-3) 55 kW at 380...400 V AC/DC 50/60 Hz (AC-3) 59 kW at 415...440 V AC/DC 50/60 Hz (AC-3) 75 kW at 500 V AC/DC 50/60 Hz (AC-3) 80 kW at 660...690 V AC/DC 50/60 Hz (AC-3) 65 kW at 1000 V AC/DC 50/60 Hz (AC-3) 18,5 kW at 400 V AC/DC 50/60 Hz (AC-4) 30 kW at 220...230 V AC/DC 50/60 Hz (AC-3e) 55 kW at 380...400 V AC/DC 50/60 Hz (AC-3e) 59 kW at 415...440 V AC/DC 50/60 Hz (AC-3e) 75 kW at 500 V AC/DC 50/60 Hz (AC-3e) 80 kW at 660...690 V AC/DC 50/60 Hz (AC-3e) 65 kW at 1000 V AC/DC 50/60 Hz (AC-3e) |
|---|---|
| Моторна мощност в hp | 30 hp at 200/208 V AC/DC 50/60 Hz for 3 фази motors 40 hp at 230/240 V AC/DC 50/60 Hz for 3 фази motors 75 hp at 460/480 V AC/DC 50/60 Hz for 3 фази motors 100 hp at 575/600 V AC/DC 50/60 Hz for 3 фази motors |
| Код за съвместимост | LC1D |
| Контакти | 3 NO |
| Защитен капак | С |
| Номинален термичен ток | 200 A (at 60 C) for захранваща верига |
| Номинален действащ ток на претоварване | 1260 A at 440 V for захранваща верига conforming to IEC 60947 140 A AC/DC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 |
| Номинална изключвателна способност | 1100 A at 440 V for захранваща верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 250 A 40 C - 10 min for захранваща верига 550 A 40 C - 1 мин for захранваща верига 950 A 40 C - 10 s for захранваща верига 1100 A 40 C - 1 s for захранваща верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа |
| Номинален параметър на предпазителя | 250 A gG at <= 690 V coordination Тип 1 for захранваща верига 200 A gG at <= 690 V coordination Тип 2 for захранваща верига 10 A gG for Сигнализираща мрежа |
| Средна стойност на импеданса | 0,6 mOhm - Ith 200 A 50 Hz for захранваща верига |
| Топлинно отделяне на полюса | 24 W AC-1 7,9 W AC-3 7,9 W AC-3e |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V CSAсертифициран Захранваща верига: 600 V ULсертифициран Захранваща верига: 1000 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV в съответствие с IEC 60947 |
| ниво на безопасност | B10d = 684932 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 10000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 8 Mcycles |
| Електрическа устойчивост | 0,8 Mcycles 200 A AC-1при Ue <= 440 V 0,95 Mcycles 115 A AC-3при Ue <= 440 V 0,95 Mcycles 115 A AC-3eпри Ue <= 440 V |
| Тип управляващо напрежение | AC при 50/60 Hz Стандарт |
| Технология на бобината | Built-in bidirectional peak limiting diode suppressor |
| Граници на управляващото напрежение на бобината | 0.3...0.5 Uc (-40…70 C):Отпадане AC/DC 50/60 Hz 0.8...1.15 Uc (-40…55 C):оперативен AC/DC 50/60 Hz 1...1.15 Uc (55…70 C):оперативен AC/DC 50/60 Hz |
| Пускова мощност в VA | 280…350 VA 60 Hz cos phi 0,8 (at 20 C) 280…350 VA 50 Hz cos phi 0,8 (at 20 C) |
| Консумация на електроенергия в състояние "ho | 2…18 VA 60 Hz cos phi 0,3 (at 20 C) 2…18 VA 50 Hz cos phi 0,3 (at 20 C) |
| Топлинно разпръскване | 3…8 W at 50/60 Hz |
| Работно време | 6...20 ms отваряне 20...50 ms затваряне |
| Работен обхват | 2400 cyc/h at 60 °C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник Захранваща верига: Конектор 1 10…120 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: Конектор 2 10…50 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: Конектор 1 10…120 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Конектор 2 10…50 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Конектор 1 10…120 mm² - cable stiffness: Твърд Без кабелен накрайник Захранваща верига: Конектор 2 10…50 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент | Верига за управление: 1,2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Верига за управление: 1,2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Захранваща верига: 12 N.m - наКонектор Шестоъгъленглавата на винта4 mm Верига за управление: 1,2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Спомагателни контакти | 1 NO + 1 NC |
| Вид спомагателни контакти | Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 25...400 Hz |
| Минимално напрежение при превключване | 17 V for Сигнализираща мрежа |
| Минимален ток за превключване | 5 mA for Сигнализираща мрежа |
| Съпротивление на изолацията | > 10 MOhm for Сигнализираща мрежа |
| Време без припокриване | 1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact |
| Монтажна подпора | Шина Пластина |
| Стандарти | CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
|---|---|
| Продуктови сертификати | UL CSA CCC UKCA CE EAC Marine |
| Степен на защита IP | IP20 предна страна в съответствие с IEC 60529 |
| Защитни мерки | TH в съответствие с IEC 60068-2-30 |
| издръжливост на климатични условия | в съответствие с IACS E10 exposure to damp heat в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat |
| Допустима температура на околния въздух ок | -40…60 C 60…70 C с нормиране |
| Допустима надморска височина | 0...3000 m |
| Огнеупорно | 850 C в съответствие с 230 V |
| Устойчивост на горене | V1 в съответствие с UL 94 |
| Механична устойчивост | Вибрации Отворен контактор (2 Gn, 5...300 Hz) Вибрации Затворен контактор (4 Gn, 5...300 Hz) Удар Затворен контактор (15 Gn for 11 ms) Удар Отворен контактор (6 Gn за 11 ms) |
| Височина | 158 mm |
| Широчина | 120 mm |
| Дълбочина | 136 mm |
| тегло на продукта | 2,5 kg |
-
Ампераж
115A
-
Напрежение
220V
