Контактор 3P 120A 400V AC220V 55kW 1НО+1НЗ AC 50 Hz
- Арт. №: 20726
- Няма наличност
Производител:

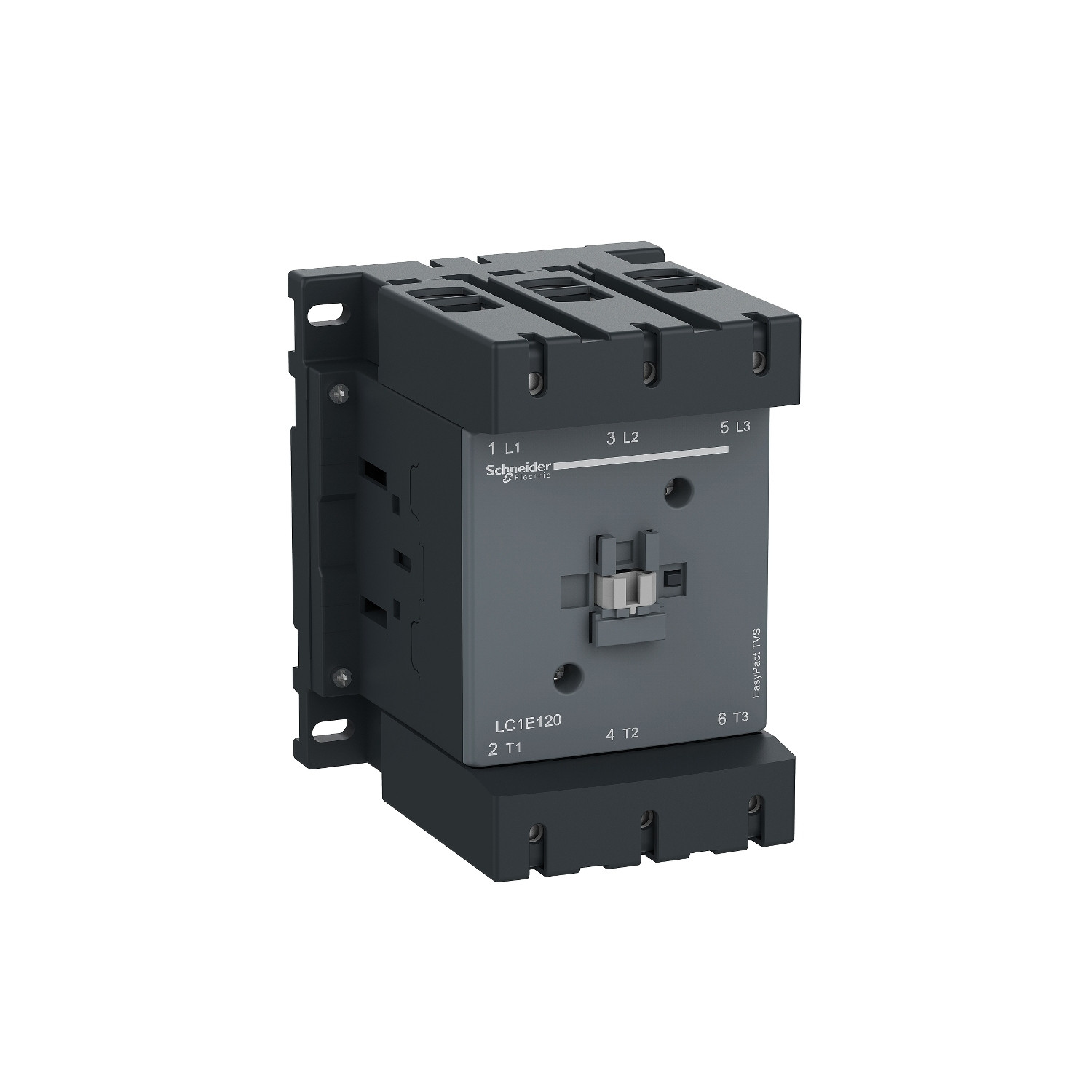

Контактор 3P 120A 400V AC220V 55kW 1НО+1НЗ AC 50 Hz Schneider Electric LC1E120M5
Цена на брой
256.93€
/ 502.51 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | Easy TeSys |
|---|---|
| Гама на продукта | Easy TeSys Control |
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1E |
| Приложение на контактора | Моторен контрол Резистивен товар |
| Категория за оползотворяване | AC-3 AC-3e AC-1 |
| Брой полюси | 3P |
| [Ue] номинално работно напрежение | Захранваща верига: <= 690 V AC/DC 50/60 Hz |
| Номинален работен ток | 120 A (at <55 C) at <= 440 V AC/DC AC-3 for захранваща верига 96 A (at <55 C) at <= 440 V AC/DC AC-3e for захранваща верига 150 A (at <40 C) at <= 440 V AC/DC AC-1 for захранваща верига |
| [Uc] control circuit voltage | 220 V AC/DC 50 Hz |
| Моторна мощност в kW | 37 kW at 220...230 V AC/DC 50/60 Hz 55 kW at 380...400 V AC/DC 50/60 Hz 59 kW at 415 V AC/DC 50/60 Hz 59 kW at 440 V AC/DC 50/60 Hz 75 kW at 500 V AC/DC 50/60 Hz 80 kW at 660...690 V AC/DC 50/60 Hz |
|---|---|
| Контакти | 3 NO |
| Номинален термичен ток | 150 A (at 40 C) for захранваща верига |
| Номинален действащ ток на претоварване | 1200 A at 440 V AC/DC for захранваща верига conforming to IEC 60947-4-1 |
| Номинална изключвателна способност | 960 A at 440 V for захранваща верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 1100 A 40 C - 10 s for захранваща верига |
| Номинален параметър на предпазителя | 250 A gG at <= 690 V coordination Тип 1 for верига за управление conforming to IEC 60947-5-1 10 A gG at <= 690 V coordination Тип 1 for захранваща верига |
| Средна стойност на импеданса | 0,6 mOhm - Ith 150 A 50 Hz for захранваща верига |
| Топлинно отделяне на полюса | 8,6 W AC-3 14 W AC-1 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-4-1 |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947 |
| Механична издръжливост | 4000000 cycles |
| Електрическа устойчивост | 800000 cycles AC-3 250000 cycles AC-1 |
| Тип управляващо напрежение | AC при 50 Hz |
| Граници на управляващото напрежение на бобината | 0.85...1.1 Uc (-5…55 C):оперативен 50 Hz+C81:C98 0.35...0.55 Uc (-5…55 C):Отпадане 50 Hz+C81:C98 |
| Пускова мощност в VA | 300 VA 50 Hz cos phi 0,8 (at 20 C) 300 VA 60 Hz cos phi 0,8 (at 20 C) |
| Консумация на електроенергия в състояние "ho | 22 VA 50 Hz cos phi 0,3 (at 20 C) 22 VA 60 Hz cos phi 0,3 (at 20 C) |
| Топлинно разпръскване | 3…8 W for верига за управление |
| Работно време | 20...50 ms При затваряне 6...20 ms При отваряне |
| Работен обхват | 1200 cyc/h 55 C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 10…120 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 2 20…170 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 10…120 mm² - cable stiffness: Твърд Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 2 20…170 mm² - cable stiffness: Твърд Без кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент | Захранваща верига: 12 N.m Верига за управление: 1,2 N.m |
| Спомагателни контакти | 1 NO + 1 NC |
| Минимално напрежение при превключване | 17 V for верига за управление |
| Минимален ток за превключване | 5 mA for верига за управление |
| Съпротивление на изолацията | > 10 MOhm for верига за управление |
| Време без припокриване | 1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact |
| Монтажна подпора | DIN шина Пластина |
| Стандарти | IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1 |
|---|---|
| Продуктови сертификати | EAC CE |
| Степен на защита IP | IP2X в съответствие с IEC 60529 |
| Защитни мерки | TH 3) в съответствие с IEC 60068-2-30 test Db |
| Допустима температура на околния въздух ок | -20…70 C При Uc -60…80 C storage -5…55 C operation |
| Допустима надморска височина | 3000 m без понижаване на номиналните стойности |
| Огнеупорно | 850 C в съответствие с IEC 60695-2-1 |
| Механична устойчивост | Вибрации Отворен контактор (1.5 Gn, 5...300 Hz) Вибрации Затворен контактор (3 Gn, 5...300 Hz) Удар Отворен контактор (6 Gn за 11 ms) Удар Затворен контактор (7 Gn за 11 ms) |
| Височина | 158 mm |
| Широчина | 120 mm |
| Дълбочина | 132 mm |
| тегло на продукта | 2,3 kg |
-
