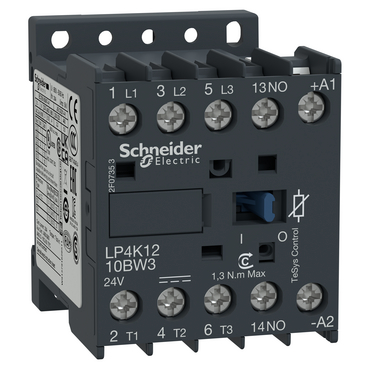

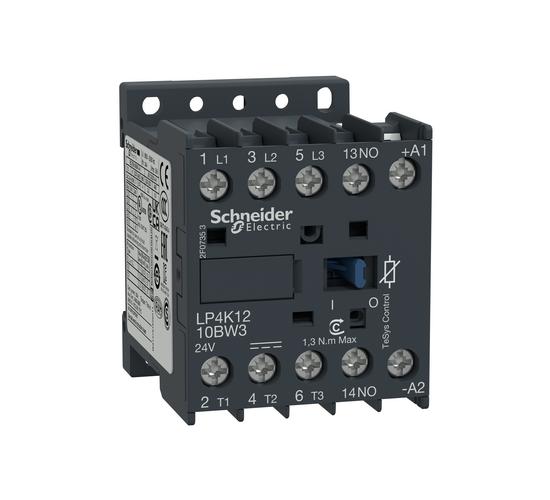

Контактор 3P 12A 24V DC 3НО+1НО
- Арт. №: 20361
- Няма наличност
Производител:
Контактор 3P 12A 24V DC 3НО+1НО LP4K1210BW3
Цена на бр
45.47€
/ 88.93 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LP4K |
| Приложение на контактора | Моторен контрол Резистивен товар |
| Категория за оползотворяване | AC-3 AC-3e AC-1 AC-4 |
|---|---|
| Брой полюси | 3P |
| power pole contact composition | 3 NO |
| [Ue] номинално работно напрежение | Захранваща верига: <= 690 V AC/DC <= 400 Hz Сигнализираща мрежа: <= 690 V AC/DC <= 400 Hz |
| Номинален работен ток | 12 A (at <60 C) at <= 440 V AC/DC AC-3 for захранваща верига 12 A (at <60 C) at <= 440 V AC/DC AC-3e for захранваща верига 20 A (at <60 C) at <= 690 V AC/DC AC-1 for захранваща верига |
| Тип управляващо напрежение | DC широка гама |
| [Uc] Управляващо напрежение | 24 V DC |
| Моторна мощност в kW | 3 kW при 220...230 V AC/DC 50/60 Hz AC-3 5,5 kW при 380...415 V AC/DC 50/60 Hz AC-3 5,5 kW при 440 V AC/DC 50/60 Hz AC-3 4 kW при 690 V AC/DC 50/60 Hz AC-3 3 kW при 220...230 V AC/DC 50/60 Hz AC-3e 5,5 kW при 380...415 V AC/DC 50/60 Hz AC-3e 5,5 kW при 440 V AC/DC 50/60 Hz AC-3e 4 kW при 690 V AC/DC 50/60 Hz AC-3e 3 kW при 220...230 V AC/DC 50/60 Hz AC-4 5,5 kW при 380...415 V AC/DC 50/60 Hz AC-4 5,5 kW при 440 V AC/DC 50/60 Hz AC-4 4 kW при 690 V AC/DC 50/60 Hz AC-4 |
| Спомагателни контакти | 1 NO |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| Категория на защита | III |
| Номинален термичен ток | 20 A (at 60 C) for захранваща верига 10 A (at 50 C) for Сигнализираща мрежа |
| Номинален действащ ток на претоварване | 144 A AC/DC for захранваща верига conforming to IEC 60947 110 A AC/DC for Сигнализираща мрежа conforming to IEC 60947 |
| Номинална изключвателна способност | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 115 A 50 C - 1 s for захранваща верига 105 A 50 C - 5 s for захранваща верига 100 A 50 C - 10 s for захранваща верига 75 A 50 C - 30 s for захранваща верига 55 A 50 C - 1 мин for захранваща верига 50 A 50 C - 3 мин for захранваща верига 25 A 50 C - >= 15 мин for захранваща верига 80 A - 1 s for Сигнализираща мрежа 90 A - 500 ms for Сигнализираща мрежа 110 A - 100 ms for Сигнализираща мрежа |
| Номинален параметър на предпазителя | 25 A gG at <= 440 V for захранваща верига 25 A aM for захранваща верига 10 A gG for Сигнализираща мрежа conforming to IEC 60947 10 A gG for Сигнализираща мрежа conforming to VDE 0660 |
| Средна стойност на импеданса | 3 mOhm - Ith 20 A 50 Hz for захранваща верига |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V в съответствие с UL 508 Захранваща верига: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-5-1 Сигнализираща мрежа: 600 V в съответствие с UL 508 Захранваща верига: 600 V в съответствие с CSA C22.2 No 14 Сигнализираща мрежа: 600 V в съответствие с CSA C22.2 No 14 |
| Съпротивление на изолацията | > 10 MOhm for Сигнализираща мрежа |
| Пускова мощност в W | 1,8 W(при20 C) |
| Консумация на мощност в състояние "hold-in" | 1,8 W при 20 C |
| Топлинно разпръскване | 1,8 W |
| Граници на управляващото напрежение на боб | Оперативен: 0.7...1.3 Uc (at <50 C) Отпадане: >= 0.10 Uc (at <50 C) |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 2кабел(и)1,5 mm²гъвкав С кабелен накрайник |
| Работен обхват | 3600 cyc/h |
| Технология на бобината | Built-in bidirectional peak limiting diode suppressor |
| Вид спомагателни контакти | Мигновен 1 NO |
| Минимален ток за превключване | 5 mA for Сигнализираща мрежа |
| Минимално напрежение при превключване | 17 V for Сигнализираща мрежа |
| Монтажна подпора | Пластина Шина |
| Затягащ момент | 0,8…1,3 N.m Самозатягащи се клеми Philips No 2 0,8…1,3 N.m Самозатягащи се клеми Плосък Ø 6 mm 0,8…1,3 N.m Самозатягащи се клеми pozidriv No 2 |
| Работно време | 10...20 ms coil de-energisation and NO opening 30...40 ms coil energisation and NO closing |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 30 Mcycles |
| Електрическа устойчивост | 1,3 Mcycles 12 A AC-3при Ue <= 440 V 1,3 Mcycles 12 A AC-3eпри Ue <= 440 V 0,3 Mcycles 20 A AC-1при Ue <= 690 V 0,02 Mcycles 72 A AC-4при Ue <= 440 V |
| Височина | 58 mm |
| Широчина | 45 mm |
| Дълбочина | 57 mm |
| тегло на продукта | 0,235 kg |
-
