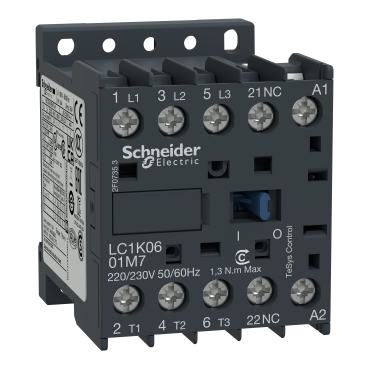

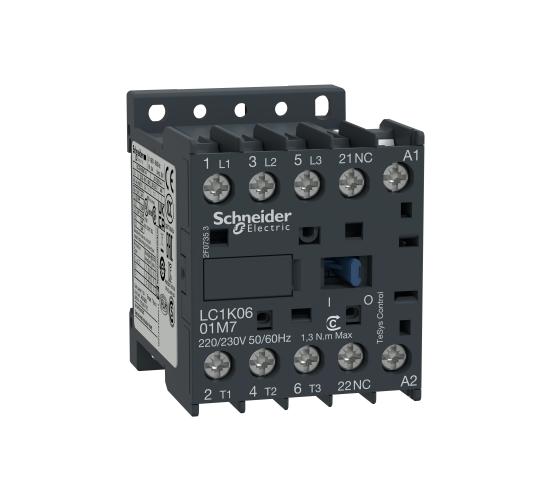

Контактор 3P 16A 1NC 230V 50HZ
- Арт. №: 20827
- Няма наличност
Производител:
Контактор 3P 16A 1NC 230V 50HZ
Цена на бр
34.68€
/ 67.83 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1K |
| Приложение на устройството | Контрол |
| Приложение на контактора | Моторен контрол |
| Категория за оползотворяване | AC-3 AC-3e |
|---|---|
| Брой полюси | 3P |
| power pole contact composition | 3 NO |
| [Ue] номинално работно напрежение | Захранваща верига: <= 690 V AC <= 400 Hz Сигнализираща мрежа: <= 690 V AC <= 400 Hz |
| Номинален работен ток | 16 A (at <60 C) at <= 440 V AC/DC AC-3 for захранваща верига 16 A (at <60 C) at <= 440 V AC/DC AC-3e for захранваща верига |
| Тип управляващо напрежение | AC при 50 Hz |
| [Uc] Управляващо напрежение | 230 V AC 50 Hz |
| Моторна мощност в kW | 4 kW при 220...230 V AC/DC 50/60 Hz AC-3 7,5 kW при 380...415 V AC/DC 50/60 Hz AC-3 5,5 kW при 440 V AC 50/60 Hz AC-3 4 kW при 690 V AC 50/60 Hz AC-3 4 kW при 220...230 V AC/DC 50/60 Hz AC-3e 7,5 kW при 380...415 V AC/DC 50/60 Hz AC-3e 5,5 kW при 440 V AC 50/60 Hz AC-3e 4 kW при 690 V AC 50/60 Hz AC-3e |
| Спомагателни контакти | 1 NC |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
| Категория на защита | III |
| Номинален термичен ток | 20 A (at 60 C) for захранваща верига 10 A (at 50 C) for Сигнализираща мрежа |
| Номинален действащ ток на претоварване | 160 A AC/DC for захранваща верига conforming to IEC 60947 110 A AC for Сигнализираща мрежа conforming to IEC 60947 |
| Номинална изключвателна способност | 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 115 A 50 C - 1 s for захранваща верига 105 A 50 C - 5 s for захранваща верига 100 A 50 C - 10 s for захранваща верига 75 A 50 C - 30 s for захранваща верига 55 A 50 C - 1 мин for захранваща верига 50 A 50 C - 3 мин for захранваща верига 25 A 50 C - >= 15 мин for захранваща верига 80 A - 1 s for Сигнализираща мрежа 90 A - 500 ms for Сигнализираща мрежа 110 A - 100 ms for Сигнализираща мрежа |
| Номинален параметър на предпазителя | 25 A gG at <= 440 V for захранваща верига 25 A aM for захранваща верига 10 A gG for Сигнализираща мрежа conforming to IEC 60947 10 A gG for Сигнализираща мрежа conforming to VDE 0660 |
| Средна стойност на импеданса | 3 mOhm - Ith 20 A 50 Hz for захранваща верига |
| [Ue] Изолационно напрежение | Захранваща верига: 690 V в съответствие с IEC 60947-4-1 Захранваща верига: 600 V в съответствие с UL 60947-4-1 Захранваща верига: 600 V в съответствие с CSA C22.2 No 60947-4-1 Сигнализираща мрежа: 690 V в съответствие с IEC 60947-4-1 Сигнализираща мрежа: 600 V в съответствие с UL 60947-4-1 Сигнализираща мрежа: 600 V в съответствие с CSA C22.2 No 60947-4-1 |
| Съпротивление на изолацията | > 10 MOhm for Сигнализираща мрежа |
| Пускова мощност в VA | 30 VA (at 20 C) |
| Консумация на електроенергия в състояние "ho | 4,5 VA (at 20 C) |
| Топлинно разпръскване | 1,3 W |
| Граници на управляващото напрежение на боб | Оперативен: 0.8...1.15 Uc (at <50 C) Отпадане: >= 0.20 Uc (at <50 C) |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)0,34…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав С кабелен накрайник |
| Работен обхват | 3600 cyc/h |
| Вид спомагателни контакти | Мигновен 1 NC |
| Честота на мрежата | <= 400 Hz |
| Минимален ток за превключване | 5 mA for Сигнализираща мрежа |
| Минимално напрежение при превключване | 17 V for Сигнализираща мрежа |
| Монтажна подпора | Пластина Шина |
| Затягащ момент | 0,8…1,3 N.m Самозатягащи се клеми Philips No 2 0,8…1,3 N.m Самозатягащи се клеми Плосък Ø 6 mm 0,8…1,3 N.m Самозатягащи се клеми pozidriv No 2 |
| Работно време | 10...20 ms coil de-energisation and NO opening 10...20 ms coil energisation and NO closing |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Без припокриване | 0,5 mm |
| Механична издръжливост | 10 Mcycles |
| Електрическа устойчивост | 1,3 Mcycles 16 A AC-3при Ue <= 440 V 1,3 Mcycles 16 A AC-3eпри Ue <= 440 V |
| Механична устойчивост | Удар Затворен контактор на ос X: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Y: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Затворен контактор на ос Z: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос X: 6 Gn за 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Y: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар Отворен контактор на ос Z: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации Затворен контактор: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации Отворен контактор: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 |
| Височина | 58 mm |
| Широчина | 45 mm |
| Дълбочина | 57 mm |
| тегло на продукта | 0,18 kg |
| Стандарти | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
|---|---|
| Продуктови сертификати | CB Scheme CCC UL CSA EAC CE UKCA |
| Степен на защита IP | IP20 в съответствие с VDE 0106 |
| Защитни мерки | TC в съответствие с IEC 60068 TC в съответствие с DIN 50016 |
| Температура на околния въздух при работа | -25…50 C |
| температура на околната среда за съхранениe | -50…80 C |
| Допустима надморска височина | 2000 m без понижаване на номиналните стойности |
| Устойчивост на горене | V1 в съответствие с UL 94 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,500 cm |
| Package 1 Width | 6,000 cm |
| Package 1 Length | 6,500 cm |
| Package 1 Weight | 179,800 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,250 kg |
-
Ампераж
16A
-
напрежение
230V
-
брой контактни групи
NC
-
серия
Tesys K
