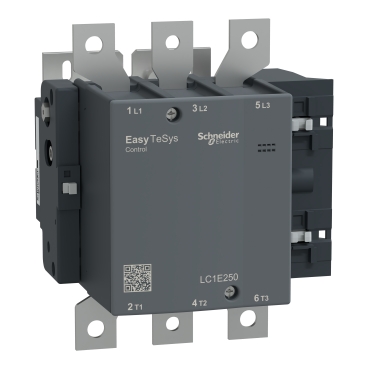

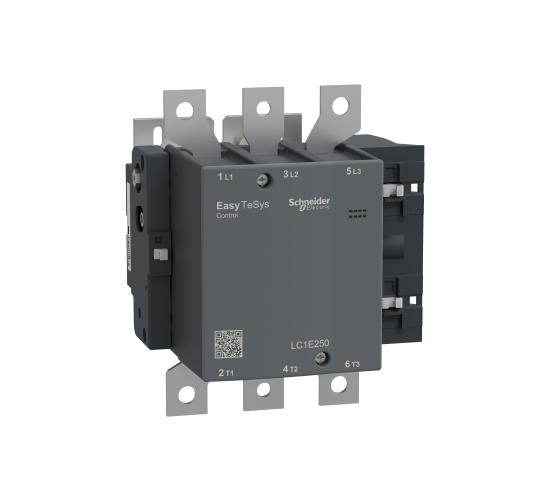

Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5

Арт. №: 20735
Няма наличност

Производител:

Цена на бр

595.99€ / 1165.66 лв.

Количество

Бърза поръчка

Описание
Характеристики

Обхват	Easy TeSys
Гама на продукта	Easy TeSys Control
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1E
Приложение на контактора	Резистивен товар Моторен контрол
Категория за оползотворяване	AC-1 AC-3
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 50/60 Hz
Номинален работен ток	250 A (at <55 °C) at <= 440 V AC AC-3 for Електрическа верига 300 A (at <40 °C) at <= 440 V AC AC-1 for Електрическа верига
[Uc] control circuit voltage	220 V AC 50 Hz

Допълнителни устройства
Моторна мощност в kW	75 kW at 220...230 V AC 50/60 Hz 132 kW at 380...400 V 140 kW at 415 V 140 kW at 440 V 160 kW at 500 V 160 kW at 660...690 V
Контакти	3 NO
Номинален термичен ток	36 A (at 55 °C)
Номинален действащ ток на претоварване	2500 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1
Номинална изключвателна способност	2000 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	1800 A 40 °C - 10 s for Електрическа верига
Номинален параметър на предпазителя	10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1 315 A gG at <= 690 V coordination Тип 1 for Електрическа верига
Средна стойност на импеданса	0,32 mOhm - Ith 300 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	20 W AC-3 29 W AC-1
[Ue] Изолационно напрежение	690 V в съответствие с IEC 60947-4-1
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	8 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947
Механична издръжливост	5000000 cycles
Електрическа устойчивост	200000 cycles AC-1 700000 cycles AC-3
Тип управляващо напрежение	AC при 50 Hz
Граници на управляващото напрежение на бобината	0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98 0.35...0.55 Uc -5…55 °C Отпадане 50 Hz+C81:C98
Пускова мощност в VA	805 VA 50 Hz cos phi 0,3 (at 20 °C) 970 VA 60 Hz cos phi 0,3 (at 20 °C)
Консумация на електроенергия в състояние "ho	55 VA 50 Hz cos phi 0,3 (at 20 °C) 66 VA 60 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	18…24 W for Контролна верига
Работно време	20...35 ms При затваряне 7...15 ms При отваряне
Работен обхват	1200 cyc/h 55 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: cable with lug - external diameter: 185 mm Електрическа верига: шини 2 - busbar cross section: 32 x 4 mm
Затягащ момент	Контролна верига: 1,2 N.m Електрическа верига: 35 N.m
Минимално напрежение при превключване	17 V for Контролна верига
Минимален ток за превключване	5 mA for Контролна верига
Съпротивление на изолацията	> 10 MOhm for Контролна верига
Време без припокриване	1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact
Монтажна подпора	Пластина

Ампераж

250A
Напрежение

220V

Описание

Обхват	Easy TeSys
Гама на продукта	Easy TeSys Control
Тип продукт или компонент	Контактор
Съкратено наименование на устройството	LC1E
Приложение на контактора	Резистивен товар Моторен контрол
Категория за оползотворяване	AC-1 AC-3
Брой полюси	3P
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 50/60 Hz
Номинален работен ток	250 A (at <55 °C) at <= 440 V AC AC-3 for Електрическа верига 300 A (at <40 °C) at <= 440 V AC AC-1 for Електрическа верига
[Uc] control circuit voltage	220 V AC 50 Hz

Допълнителни устройства
Моторна мощност в kW	75 kW at 220...230 V AC 50/60 Hz 132 kW at 380...400 V 140 kW at 415 V 140 kW at 440 V 160 kW at 500 V 160 kW at 660...690 V
Контакти	3 NO
Номинален термичен ток	36 A (at 55 °C)
Номинален действащ ток на претоварване	2500 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1
Номинална изключвателна способност	2000 A at 440 V for Електрическа верига conforming to IEC 60947
Устойчивост на ток на късо съединение	1800 A 40 °C - 10 s for Електрическа верига
Номинален параметър на предпазителя	10 A gG at <= 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1 315 A gG at <= 690 V coordination Тип 1 for Електрическа верига
Средна стойност на импеданса	0,32 mOhm - Ith 300 A 50 Hz for Електрическа верига
Топлинно отделяне на полюса	20 W AC-3 29 W AC-1
[Ue] Изолационно напрежение	690 V в съответствие с IEC 60947-4-1
Категория на защита	III
Ниво на замърсяване	3
[Uimp] Устойчивост на импулсно напрежение	8 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947
Механична издръжливост	5000000 cycles
Електрическа устойчивост	200000 cycles AC-1 700000 cycles AC-3
Тип управляващо напрежение	AC при 50 Hz
Граници на управляващото напрежение на бобината	0.85...1.1 Uc -5…55 °C оперативен 50 Hz+C81:C98 0.35...0.55 Uc -5…55 °C Отпадане 50 Hz+C81:C98
Пускова мощност в VA	805 VA 50 Hz cos phi 0,3 (at 20 °C) 970 VA 60 Hz cos phi 0,3 (at 20 °C)
Консумация на електроенергия в състояние "ho	55 VA 50 Hz cos phi 0,3 (at 20 °C) 66 VA 60 Hz cos phi 0,3 (at 20 °C)
Топлинно разпръскване	18…24 W for Контролна верига
Работно време	20...35 ms При затваряне 7...15 ms При отваряне
Работен обхват	1200 cyc/h 55 °C
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Електрическа верига: cable with lug - external diameter: 185 mm Електрическа верига: шини 2 - busbar cross section: 32 x 4 mm
Затягащ момент	Контролна верига: 1,2 N.m Електрическа верига: 35 N.m
Минимално напрежение при превключване	17 V for Контролна верига
Минимален ток за превключване	5 mA for Контролна верига
Съпротивление на изолацията	> 10 MOhm for Контролна верига
Време без припокриване	1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact
Монтажна подпора	Пластина

Характеристики

Ампераж

250A
Напрежение

220V
