Контактори

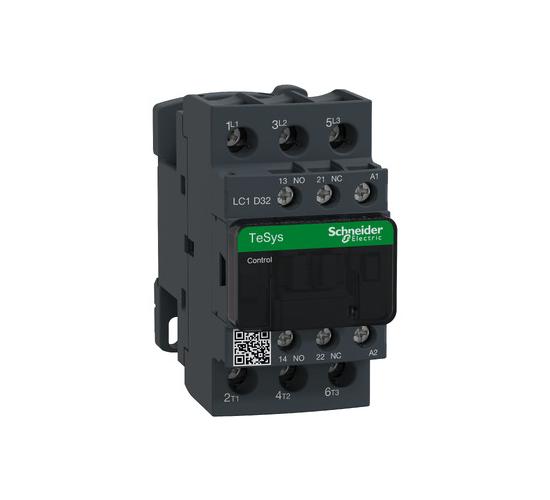

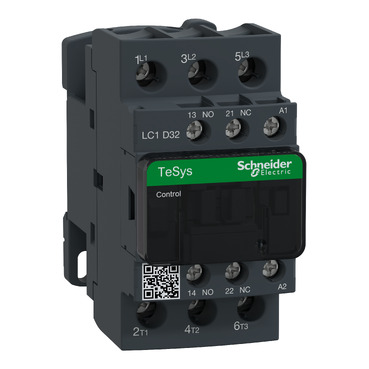

Контактор 3P 32A 220V 1НО+1НЗ AC 50/60 Hz
- Арт. №: 20904
- Няма наличност
Производител:
Контактор TeSys D, 3 полюса, за неиндуктивни товари до 32A/690V AC-1. Осигурява 230V 50/60Hz AC бобина, 1NO+1NC вградени спомагателни контакти (сертифициран NC), свързване с пружинни клеми. За работни скорости до 3600 цикъла/час и среди до 60°C, осигурява висока надеждност и издръжливост. Компактност (45mm широчина), за монтаж на DIN шина или за фиксиране на винт. Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, Marine), в съответствие с Green Premium (RoHS/REACh).LC1D32P5
Цена на бр
78.86€
/ 154.24 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Гама на продукта | TeSys Deca |
|---|---|
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1D |
| Приложение на контактора | Моторен контрол Резистивен товар |
| Категория за оползотворяване | AC-1 AC-3 AC-4 AC-3e |
| Брой полюси | 3P |
| [Ue] номинално работно напрежение | Захранваща верига: <= 690 V AC/DC 50 Hz Захранваща верига: <= 300 V DC |
| Номинален работен ток | 32 A (at <60 C) at <= 440 V AC-3 for захранваща верига 50 A (at <60 C) at <= 440 V AC-1 for захранваща верига 32 A (at <60 C) at <= 440 V AC-3e for захранваща верига |
| [Uc] control circuit voltage | 230 V AC 50 Hz |
| Моторна мощност в kW | 7,5 kW at 220...230 V AC/DC 50 Hz (AC-3) 15 kW at 380...400 V AC/DC 50 Hz (AC-3) 15 kW at 415...440 V AC/DC 50 Hz (AC-3) 18,5 kW at 500 V AC 50 Hz (AC-3) 18,5 kW at 660...690 V AC/DC 50 Hz (AC-3) 7,5 kW at 400 V AC/DC 50 Hz (AC-4) 7,5 kW at 220...230 V AC/DC 50 Hz (AC-3e) 15 kW at 380...400 V AC/DC 50 Hz (AC-3e) 15 kW at 415...440 V AC/DC 50 Hz (AC-3e) 18,5 kW at 500 V AC 50 Hz (AC-3e) 18,5 kW at 660...690 V AC/DC 50 Hz (AC-3e) |
|---|---|
| Код за съвместимост | LC1D |
| Контакти | 3 NO |
| Защитен капак | С |
| Номинален термичен ток | 10 A (at 60 C) for Сигнализираща мрежа 50 A (at 60 C) for захранваща верига |
| Номинален действащ ток на претоварване | 140 A AC for Сигнализираща мрежа conforming to IEC 60947-5-1 250 A DC for Сигнализираща мрежа conforming to IEC 60947-5-1 550 A at 440 V for захранваща верига conforming to IEC 60947 |
| Номинална изключвателна способност | 550 A at 440 V for захранваща верига conforming to IEC 60947 |
| Устойчивост на ток на късо съединение | 60 A 40 C - 10 min for захранваща верига 138 A 40 C - 1 мин for захранваща верига 260 A 40 C - 10 s for захранваща верига 430 A 40 C - 1 s for захранваща верига 100 A - 1 s for Сигнализираща мрежа 120 A - 500 ms for Сигнализираща мрежа 140 A - 100 ms for Сигнализираща мрежа |
| Номинален параметър на предпазителя | 10 A gG for Сигнализираща мрежа conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination Тип 1 for захранваща верига 63 A gG at <= 690 V coordination Тип 2 for захранваща верига |
| Средна стойност на импеданса | 2 mOhm - Ith 50 A 50 Hz for захранваща верига |
| Топлинно отделяне на полюса | 2 W AC-3 5 W AC-1 2 W AC-3e |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V CSAсертифициран Захранваща верига: 600 V ULсертифициран Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSAсертифициран Сигнализираща мрежа: 600 V ULсертифициран Захранваща верига: 690 V в съответствие с IEC 60947-4-1 |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 15 Mcycles |
| Електрическа устойчивост | 1,65 Mcycles 32 A AC-3при Ue <= 440 V 1,4 Mcycles 50 A AC-1при Ue <= 440 V 1,65 Mcycles 32 A AC-3eпри Ue <= 440 V |
| Тип управляващо напрежение | AC при 50 Hz Стандарт |
| Технология на бобината | Без вграден RC модул |
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc (-40…70 C):Отпадане AC 50 Hz+C81:C98 0.8...1.1 Uc (-40…60 C):оперативен AC 50 Hz+C81:C98 1...1.1 Uc (60…70 C):оперативен AC/DC 50 Hz+C81:C98 |
| Пускова мощност в VA | 70 VA 50 Hz cos phi 0,75 (at 20 C) |
| Консумация на електроенергия в състояние "ho | 7 VA 50 Hz cos phi 0,3 (at 20 C) |
| Топлинно разпръскване | 2…3 W at 50 Hz+C81:C98 |
| Работно време | 4...19 ms отваряне 12...22 ms затваряне |
| Работен обхват | 3600 cyc/h at 60 °C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: Твърд Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…10 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 2 1,5…6 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник Захранваща верига: Самозатягащи се клеми 2 2,5…10 mm² - cable stiffness: Твърд Без кабелен накрайник |
| Затягащ момент | Захранваща верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Захранваща верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Захранваща верига: 2,5 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Спомагателни контакти | 1 NO + 1 NC |
| Вид спомагателни контакти | Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 25...400 Hz |
| Минимално напрежение при превключване | 17 V for Сигнализираща мрежа |
| Минимален ток за превключване | 5 mA for Сигнализираща мрежа |
| Съпротивление на изолацията | > 10 MOhm for Сигнализираща мрежа |
| Време без припокриване | 1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact |
| Монтажна подпора | Шина Пластина |
| Стандарти | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
|---|---|
| Продуктови сертификати | UL CCC CSA Marine UKCA EAC CB Scheme |
| Степен на защита IP | IP20 предна страна в съответствие с IEC 60529 |
| Защитни мерки | TH в съответствие с IEC 60068-2-30 |
| издръжливост на климатични условия | в съответствие с IACS E10 exposure to damp heat в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat |
| Допустима температура на околния въздух ок | -40…60 C 60…70 C с нормиране |
| Допустима надморска височина | 0...3000 m |
| Огнеупорно | 850 C в съответствие с IEC 60695-2-1 |
| Устойчивост на горене | V1 в съответствие с UL 94 |
| Механична устойчивост | Вибрации Отворен контактор (2 Gn, 5...300 Hz) Вибрации Затворен контактор (4 Gn, 5...300 Hz) Удар Затворен контактор (15 Gn for 11 ms) Удар Отворен контактор (8 Gn за 11 ms) |
| Височина | 85 mm |
| Широчина | 45 mm |
| Дълбочина | 92 mm |
| тегло на продукта | 0,375 kg |
-
Ампераж
32A
-
напрежение
230V
-
брой контактни групи
NO+NC
-
серия
Tesys Deca
