Контактори

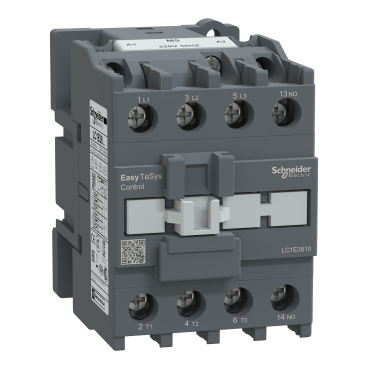

Контактор 3P 38A 380V 1НО AC 50/60 Hz 18.5KW
- Арт. №: 20721
- В наличност
Производител:
Контактор 3P 38A 380V 1НО AC 50/60 Hz 18.5KW
Цена на бр
77.59€
/ 151.75 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | EasyPact |
|---|---|
| продукт или тип компонент | Контактор |
| Съкратено наименование на устройството | LC1E |
| Приложение на контактора | Резистивен товар Контрол на мотор |
| Категория за оползотворяване | AC-3 AC-1 |
| Описание на полюсите | 3P |
| [Ue] номинално работно напрежение | Електрическа верига: <= 690 V AC 50/60 Hz |
| Номинален работен ток | 50 A 55 °C) при <= 440 V AC AC-1 за Електрическа верига 38 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| Моторна мощност в kW | 18,5 kW при 500 V 18,5 kW при 660...690 V 9 kW при 220...230 V AC 50/60 Hz 18,5 kW при 380...400 V 18,5 kW при 415 V 18,5 kW при 440 V |
|---|---|
| Контакти | 3 NO |
| Номинален термичен ток | 50 A при <55 °C |
| Номинален действащ ток на претоварване | 380 A при 440 V AC за Електрическа верига в съответствие с IEC 60947-4-1 |
| Номинална изключвателна възможност | 304 A при 440 V за Електрическа верига в съответствие с IEC 60947 |
| Устойчивост на ток на късо съединение | 60 A при <40 °C - 600 s за Електрическа верига 310 A при <40 °C - 10 s за Електрическа верига 150 A при <40 °C - 60 s за Електрическа верига |
| Номинален параметър на предпазителя | 10 A gG при <= 690 V Тип 1 за Контролна верига в съответствие с IEC 60947-5-1 63 A gG при <= 690 V Тип 1 за Електрическа верига |
| Средна стойност на импеданса | 2,5 mOhm - Ith 50 A 50 Hz за Електрическа верига |
| Топлинно отделяне на полюса | 2,9 W AC-3 5 W AC-1 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-4-1 |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947 |
| Механична издръжливост | 8000000 цикъла |
| Електрическа устойчивост | 350000 цикъла AC-1 900000 цикъла AC-3 |
| Тип управляващо напрежение | AC при 50 Hz |
| Граници на управляващото напрежение на бобината | 0.85...1.1 Uc 55 °C operational 50 Hz 0.3...0.6 Uc 55 °C Отпадане 50 Hz |
| Пускова мощност в VA | 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) |
| Консумация на електроенергия в състояние "hold-in" | 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) |
| Топлинно разпръскване | 2…3 W за Контролна верига |
| Работно време | 12...22 ms При затваряне 4...19 ms При отваряне |
| Работен обхват | 1800 cyc/h при <60 °C |
| Свързване - клеморед | Контролна верига: Самозатягащи се клеми 1 1…4 mm² гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…6 mm² гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² гъвкав С кабелен накрайник |
| Затягащ момент | Контролна верига: 1,2 N.m Електрическа верига: 2,1 N.m |
| Спомагателни контакти | 1 NO |
| Минимално превключвателно напрежение | 17 V за Контролна верига |
| Минимален ток за превключване | 5 mA за Контролна верига |
| Съпротивление на изолацията | > 10 MOhm за Контролна верига |
| Време без припокриване | 1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact |
| Монтажна подпора | Пластина DIN шина |
| Стандарти | IEC 60947-4-1 IEC 60947-5-1 IEC 60947-1 |
|---|---|
| Продуктови сертификати | EAC CE |
| Степен на защита IP | IP2X в съответствие с IEC 60529 |
| Защитни мерки | TH 3) в съответствие с IEC 60068-2-30 test Db |
| Допустима температура на околния въздух около устройството | -20…70 °C При Uc -60…80 °C storage -5…55 °C operation |
| Допустима надморска височина | 3000 m Без отклонение |
| Огнеупорно | 850 °C в съответствие с IEC 60695-2-1 |
| Механична устойчивост | Вибрации Отворен контактор (1.5 Gn, 5...300 Hz) Вибрации Затворен контактор (3 Gn, 5...300 Hz) Удар Затворен контактор (10 Gn for 11 ms) Удар Отворен контактор (6 Gn за 11 ms) |
| Височина | 84 mm |
| Широчина | 56 mm |
| Дълбочина | 86 mm |
| тегло на продукта | 0,45 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,8 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 9,3 cm |
| Package 1 Weight | 445 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 11,008 kg |
| Гаранция | 18 months |
|---|
-
Ампераж
38A
-
Напрежение
220V
-
серия
EasyPact
| Обхват | EasyPact |
|---|---|
| продукт или тип компонент | Контактор |
| Съкратено наименование на устройството | LC1E |
| Приложение на контактора | Резистивен товар Контрол на мотор |
| Категория за оползотворяване | AC-3 AC-1 |
| Описание на полюсите | 3P |
| [Ue] номинално работно напрежение | Електрическа верига: <= 690 V AC 50/60 Hz |
| Номинален работен ток | 50 A 55 °C) при <= 440 V AC AC-1 за Електрическа верига 38 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| Моторна мощност в kW | 18,5 kW при 500 V 18,5 kW при 660...690 V 9 kW при 220...230 V AC 50/60 Hz 18,5 kW при 380...400 V 18,5 kW при 415 V 18,5 kW при 440 V |
|---|---|
| Контакти | 3 NO |
| Номинален термичен ток | 50 A при <55 °C |
| Номинален действащ ток на претоварване | 380 A при 440 V AC за Електрическа верига в съответствие с IEC 60947-4-1 |
| Номинална изключвателна възможност | 304 A при 440 V за Електрическа верига в съответствие с IEC 60947 |
| Устойчивост на ток на късо съединение | 60 A при <40 °C - 600 s за Електрическа верига 310 A при <40 °C - 10 s за Електрическа верига 150 A при <40 °C - 60 s за Електрическа верига |
| Номинален параметър на предпазителя | 10 A gG при <= 690 V Тип 1 за Контролна верига в съответствие с IEC 60947-5-1 63 A gG при <= 690 V Тип 1 за Електрическа верига |
| Средна стойност на импеданса | 2,5 mOhm - Ith 50 A 50 Hz за Електрическа верига |
| Топлинно отделяне на полюса | 2,9 W AC-3 5 W AC-1 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947-4-1 |
| Категория на защита | III |
| Ниво на замърсяване | 3 |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947 |
| Механична издръжливост | 8000000 цикъла |
| Електрическа устойчивост | 350000 цикъла AC-1 900000 цикъла AC-3 |
| Тип управляващо напрежение | AC при 50 Hz |
| Граници на управляващото напрежение на бобината | 0.85...1.1 Uc 55 °C operational 50 Hz 0.3...0.6 Uc 55 °C Отпадане 50 Hz |
| Пускова мощност в VA | 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) |
| Консумация на електроенергия в състояние "hold-in" | 8,3 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) |
| Топлинно разпръскване | 2…3 W за Контролна верига |
| Работно време | 12...22 ms При затваряне 4...19 ms При отваряне |
| Работен обхват | 1800 cyc/h при <60 °C |
| Свързване - клеморед | Контролна верига: Самозатягащи се клеми 1 1…4 mm² гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² гъвкав Без кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Контролна верига: Самозатягащи се клеми 1 1…4 mm² Твърд Без кабелен накрайник Контролна верига: Самозатягащи се клеми 2 1…4 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm² Твърд Без кабелен накрайник Електрическа верига: Самозатягащи се клеми 1 1…6 mm² гъвкав С кабелен накрайник Електрическа верига: Самозатягащи се клеми 2 1…4 mm² гъвкав С кабелен накрайник |
| Затягащ момент | Контролна верига: 1,2 N.m Електрическа верига: 2,1 N.m |
| Спомагателни контакти | 1 NO |
| Минимално превключвателно напрежение | 17 V за Контролна верига |
| Минимален ток за превключване | 5 mA за Контролна верига |
| Съпротивление на изолацията | > 10 MOhm за Контролна верига |
| Време без припокриване | 1,5 ms При захранване guaranteed between NC and NO contact 1,5 ms При изключване на захранването guaranteed between NC and NO contact |
| Монтажна подпора | Пластина DIN шина |
| Стандарти | IEC 60947-4-1 IEC 60947-5-1 IEC 60947-1 |
|---|---|
| Продуктови сертификати | EAC CE |
| Степен на защита IP | IP2X в съответствие с IEC 60529 |
| Защитни мерки | TH 3) в съответствие с IEC 60068-2-30 test Db |
| Допустима температура на околния въздух около устройството | -20…70 °C При Uc -60…80 °C storage -5…55 °C operation |
| Допустима надморска височина | 3000 m Без отклонение |
| Огнеупорно | 850 °C в съответствие с IEC 60695-2-1 |
| Механична устойчивост | Вибрации Отворен контактор (1.5 Gn, 5...300 Hz) Вибрации Затворен контактор (3 Gn, 5...300 Hz) Удар Затворен контактор (10 Gn for 11 ms) Удар Отворен контактор (6 Gn за 11 ms) |
| Височина | 84 mm |
| Широчина | 56 mm |
| Дълбочина | 86 mm |
| тегло на продукта | 0,45 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,8 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 9,3 cm |
| Package 1 Weight | 445 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 11,008 kg |
| Гаранция | 18 months |
|---|
-
Ампераж
38A
-
Напрежение
220V
-
серия
EasyPact
