Контактори
Контактор 3P 50A 24V1НО+1НЗ AC 50/60 Hz
- Арт. №: 20165
- Няма наличност
Производител:

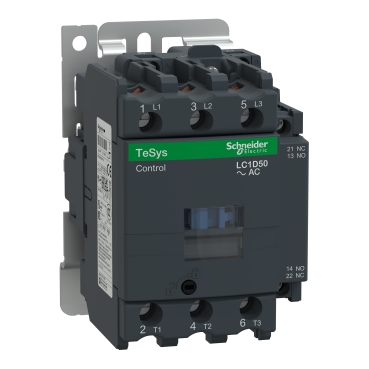

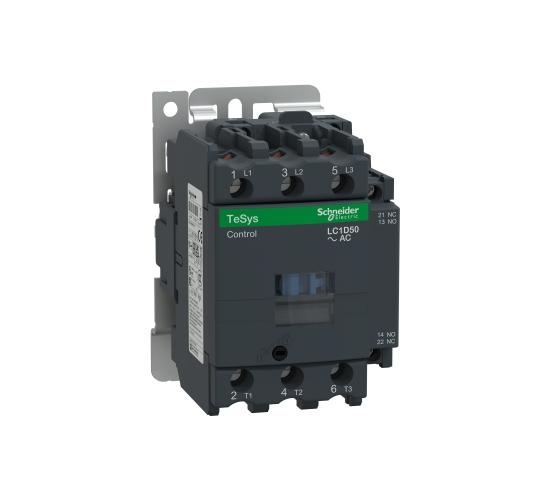

Контактор 3P 50A 24V 1НО+1НЗ AC 50/60 Hz Schneider Electric LC1D50B7
Цена на брой
177.97€
/ 348.08 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Гама на продукта | TeSys Deca |
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1D |
| Приложение на контактора | Резистивен товар |
| Категория за оползотворяване | AC-1 AC-2 AC-3e AC-1 |
| Брой полюси | 3P |
| [Ue] номинално работно напрежение | Захранваща верига: <= 690 V AC/DC 25...400 Hz |
| Номинален работен ток | 50 A (at <60 C) at <= 440 V AC/DC AC-3e for захранваща верига 80 A (at <60 C) at <= 440 V AC/DC AC-1 for захранваща верига 65 A (at <60 C) at <= 440 V AC/DC AC-3 for захранваща верига |
| [Uc] control circuit voltage | 120 V AC/DC 50/60 Hz |
| Моторна мощност в kW | 30 kW at 440 V AC/DC 50 Hz (AC-3) 30 kW at 500 V AC/DC 50 Hz (AC-3) 33 kW at 660...690 V AC/DC 50 Hz (AC-3) 15 kW at 220...230 V AC/DC 50 Hz (AC-3) 11 kW at 400 V AC/DC 50 Hz (AC-4) 30 kW at 1000 V AC/DC 50 Hz (AC-3) 22 kW at 380...400 V AC/DC 50 Hz (AC-3e) 25 kW at 415 V AC/DC 50 Hz (AC-3e) 30 kW at 440 V AC/DC 50 Hz (AC-3e) 30 kW at 500 V AC/DC 50 Hz (AC-3e) 33 kW at 660...690 V AC/DC 50 Hz (AC-3e) 15 kW at 220...230 V AC/DC 50 Hz (AC-3e) 30 kW at 1000 V AC/DC 50 Hz (AC-3e) 30 kW at 380...400 V AC/DC 50 Hz (AC-3) |
|---|---|
| Моторна мощност в hp | 15 hp at 200/208 V AC/DC 60 Hz for 3 фази motors 15 hp at 230/240 V AC/DC 60 Hz for 3 фази motors 40 hp at 460/480 V AC/DC 60 Hz for 3 фази motors 40 hp at 575/600 V AC/DC 60 Hz for 3 фази motors 5 hp at 115 V AC/DC 60 Hz for 1 фаза motors 10 hp at 230/240 V AC/DC 60 Hz for 1 фаза motors |
| Код за съвместимост | LC1D |
| Контакти | 3 NO |
| Защитен капак | С |
| Номинален термичен ток | 10 A (at 60 C) for верига за управление 80 A (at 60 C) for захранваща верига |
| Номинален действащ ток на претоварване | 1000 A at 440 V for захранваща верига conforming to IEC 60947 140 A AC/DC for верига за управление conforming to IEC 60947-5-1 |
| Номинална изключвателна способност | 1000 A at 440 V for захранваща верига conforming to IEC 60947 |
| Номинален параметър на предпазителя | 100 A gG at <= 690 V coordination Тип 2 for захранваща верига 10 A gG for верига за управление conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination Тип 1 for захранваща верига |
| Топлинно отделяне на полюса | 3,7 W AC-3e 9,6 W AC-1 6,3 W AC-3 |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V CSAсертифициран Захранваща верига: 600 V ULсертифициран Верига за управление: 690 V в съответствие с IEC 60947-1 Захранваща верига: 690 V в съответствие с IEC 60947-1 Верига за управление: 600 V CSAсертифициран Верига за управление: 600 V ULсертифициран |
| Категория на защита | III |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| ниво на безопасност | B10d = 1369863 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 6000000 cycles |
| Тип управляващо напрежение | AC при 50/60 Hz |
| Технология на бобината | Without built-in bidirectional peak limiting diode suppressor |
| Граници на управляващото напрежение на бобината | 0.85...1.1 Uc (-40…60 C):оперативен AC/DC 60 Hz 1...1.1 Uc (60…70 C):оперативен AC/DC 50/60 Hz 0.3...0.6 Uc (-40…70 C):Отпадане AC/DC 50/60 Hz 0.8...1.1 Uc (-40…60 C):оперативен AC/DC 50 Hz+C81:C98 |
| Пускова мощност в VA | 140 VA cos phi 0,75 (at 20 C) 160 VA cos phi 0,75 (at 20 C) |
| Консумация на електроенергия в състояние "ho | 13 VA 60 Hz cos phi 0,3 (at 20 C) 15 VA 50 Hz cos phi 0,3 (at 20 C) |
| Топлинно разпръскване | 4…5 W at 50/60 Hz for верига за управление |
| Работно време | 4...19 ms отваряне 12...26 ms затваряне |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: гъвкав Без кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: въртящ се бутон 1 2,5…25 mm² - cable stiffness: многожичен Захранваща верига: въртящ се бутон 2 2,5…16 mm² - cable stiffness: многожичен Захранваща верига: въртящ се бутон 1 2,5…25 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: въртящ се бутон 2 2,5…16 mm² - cable stiffness: гъвкав Без кабелен накрайник Захранваща верига: въртящ се бутон 1 2,5…25 mm² - cable stiffness: гъвкав С кабелен накрайник Захранваща верига: въртящ се бутон 2 2,5…10 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 1 1…4 mm² - cable stiffness: многожичен Верига за управление: Самозатягащи се клеми 2 1…4 mm² - cable stiffness: многожичен |
| Затягащ момент | Захранваща верига: 5 N.m - наВинтова клема - с отверткаПлосък Ø 6 to Ø 8 mm Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm Верига за управление: 1,7 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 |
| Спомагателни контакти | 1 NO + 1 NC |
| Вид спомагателни контакти | Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1 |
| Минимално напрежение при превключване | 17 V for верига за управление |
| Минимален ток за превключване | 5 mA for верига за управление |
| Съпротивление на изолацията | > 10 MOhm for верига за управление |
| Време без припокриване | 1,5 ms on de-energisation between NC and NO contacts 1,5 ms on energisation between NC and NO contacts |
| Монтажна подпора | Шина |
| Стандарти | EN 60947-5-1 UL 508 IEC 60947-4-1 IEC 60947-5-1 |
|---|---|
| Продуктови сертификати | GOST GL DNV LROS (регистър на корабоплаването на Lloyds) CCC RINA BV UKCA UL |
| Степен на защита IP | IP2X в съответствие с IEC 60529 IP2X в съответствие с VDE 0106 |
| издръжливост на климатични условия | в съответствие с IACS E10 exposure to damp heat в съответствие с IEC 60947-1 Annex Q category D exposure to damp heat |
| Допустима надморска височина | 0...3000 m |
| Огнеупорно | 850 C в съответствие с 230 V |
| Устойчивост на горене | V1 в съответствие с UL 94 |
| Механична устойчивост | Вибрации Отворен контактор (2 Gn, 5...300 Hz) Вибрации Затворен контактор (4 Gn, 5...300 Hz) Удар Отворен контактор (10 Gn for 11 ms) |
| Височина | 122 mm |
| Широчина | 55 mm |
| Дълбочина | 120 mm |
| тегло на продукта | 1,4 kg |
| Количество в комплект | Комплект от 20 |
-
Ампераж
50A
-
Напрежение
24V
