Контактор 3P 9A 24V DC 4НО
- Арт. №: 20307
- В наличност
Производител:

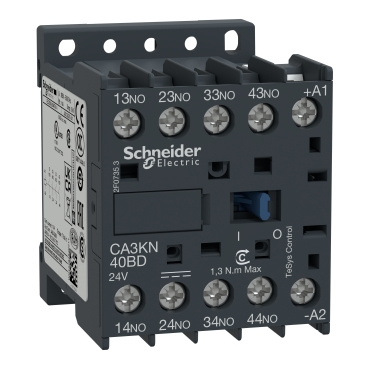

Контактор 3P 9A 24V DC 4НО Schneider Electric CA3KN40BD
Цена на брой
37.66€
/ 73.66 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Наименование на продукта | TeSys CAK |
| Тип продукт или компонент | Control relay |
| Съкратено наименование на устройството | CA3K |
| Приложение на контактора | Контролна верига |
| Категория за оползотворяване | AC-15 DC-13 |
| Контакти | 4 NO |
| [Ue] номинално работно напрежение | <= 690 V <= 400 Hz |
| Тип управляващо напрежение | DC Стандарт |
| [Uc] Управляващо напрежение | 24 V DC |
| Номинален термичен ток | 10 A (at 50 C) |
|---|---|
| Номинален действащ ток на претоварване | 110 A в съответствие с IEC 60947 |
| Номинален параметър на предпазителя | 10 A gG conforming to IEC 60947 10 A gG conforming to VDE 0660 |
| [Ue] Изолационно напрежение | 690 V в съответствие с IEC 60947 750 V в съответствие с VDE 0110 група C 690 V в съответствие с BS 5424 600 V в съответствие с CSA C22.2 No 14 |
| Монтажна подпора | Пластина Шина |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 2кабел(и)1,5…4 mm²Твърд Самозатягащи се клеми 1кабел(и)0,75…4 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)0,75…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)0,34…1,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)0,34…1,5 mm²гъвкав без кабелен накрайник |
| Затягащ момент | 1,3 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm 1,3 N.m - наСамозатягащи се клеми - с отверткаPhilips No 26 mm 1,3 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Граници на управляващото напрежение на боб | Оперативен: 0.8...1.15 Uc (at <50 C) Отпадане: 0.1...0.75 Uc (at <50 C) |
| Работно време | 10 ms coil de-energisation and NO opening 30...40 ms coil energisation and NO closing |
| Механична издръжливост | 20 Mcycles |
| Работен обхват | 10000 cyc/h |
| Защита от микропрекъсвания | 2 ms |
| Пускова мощност в W | 3 W(при20 C) |
| Консумация на мощност в състояние "hold-in" | 3 W при 20 C |
| Топлинно разпръскване | 3 W |
| Минимално напрежение при превключване | 17 V |
| Минимален ток за превключване | 5 mA |
| Без припокриване | 0,5 mm |
| Съпротивление на изолацията | > 10 MOhm |
| Височина | 58 mm |
| Широчина | 45 mm |
| Дълбочина | 57 mm |
| тегло на продукта | 0,225 kg |
-
Ампераж
9A
-
Напрежение
24VDC
