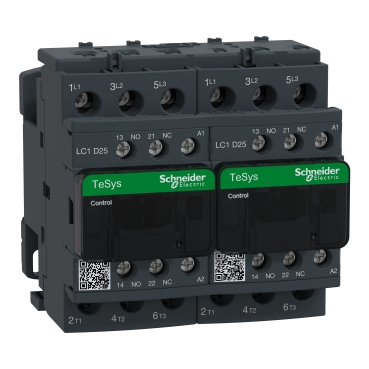

Контактор LC2D25M7 25A/220V main image

Контактори

Контактор LC2D25M7 25A/220V

Арт. №: 20085
В наличност

Производител:

Цена на бр

208.66€ / 408.10 лв.

Количество

Бърза поръчка

Описание
Характеристики

Обхват	TeSys TeSys Deca
Наименование на продукта	TeSys D TeSys Deca
продукт или тип компонент	Reversing contactor
Съкратено наименование на устройството	LC2D
Приложение на контактора	Контрол на мотор Резистивен товар
Категория за оползотворяване	AC-1 AC-3
Представяне на устройството	Preassembled with reversing power busbar
Описание на полюсите	3P
power pole contact composition	3 NO
[Ue] номинално работно напрежение	Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC
Номинален работен ток	25 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига 40 A 60 °C) при <= 440 V AC AC-1 за Електрическа верига
Моторна мощност в kW	5,5 kW при 220...230 V AC 50 Hz 11 kW при 380...400 V AC 50 Hz 11 kW при 415...440 V AC 50 Hz 15 kW при 500 V AC 50 Hz 15 kW при 660...690 V AC 50 Hz
motor power HP (UL / CSA)	3 hp при 230/240 V AC 60 Hz за 1 фаза 5 hp при 200/208 V AC 60 Hz за 3 фази 2 hp при 115 V AC 60 Hz за 1 фаза 7,5 hp при 230/240 V AC 60 Hz за 3 фази 15 hp при 460/480 V AC 60 Hz за 3 фази 20 hp при 575/600 V AC 60 Hz за 3 фази
Тип управляващо напрежение	AC при 50/60 Hz
[Uc] Управляващо напрежение	220 V AC 50/60 Hz
Спомагателни контакти	1 NO + 1 NC
[Uimp] Устойчивост на импулсно напрежение	6 kV в съответствие с IEC 60947
Категория на защита	III
Номинален термичен ток	10 A при <60 °C за Сигнализираща мрежа 40 A при <60 °C за Електрическа верига
Номинален действащ ток на претоварване	140 A AC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 250 A DC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 450 A при 440 V за Електрическа верига в съответствие с IEC 60947
Номинална изключвателна възможност	450 A при 440 V за Електрическа верига в съответствие с IEC 60947
Устойчивост на ток на късо съединение	50 A при <40 °C - 10 min за Електрическа верига 120 A при <40 °C - 1 мин за Електрическа верига 240 A при <40 °C - 10 s за Електрическа верига 380 A при <40 °C - 1 s за Електрическа верига 100 A - 1 s за Сигнализираща мрежа 120 A - 500 ms за Сигнализираща мрежа 140 A - 100 ms за Сигнализираща мрежа
Номинален параметър на предпазителя	10 A gG за Сигнализираща мрежа в съответствие с IEC 60947-5-1 63 A gG при <= 690 V Тип 1 за Електрическа верига 40 A gG при <= 690 V Тип 2 за Електрическа верига
Средна стойност на импеданса	2 mOhm - Ith 40 A 50 Hz за Електрическа верига
[Ue] Изолационно напрежение	Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSA Електрическа верига: 600 V UL Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSA Сигнализираща мрежа: 600 V UL
Електрическа устойчивост	1,65 Mcycles 25 A AC-3 <= 440 V 1,4 Mcycles 40 A AC-1 <= 440 V
Топлинно отделяне на полюса	1,25 W AC-3 3,2 W AC-1
Front cover	С
тип ключалка	Механичен
Монтажна подпора	Шина Пластина
Стандарти	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Продуктови сертификати	DNV CSA CCC UL GL LROS (Lloyds register of shipping) BV RINA ГОСТ UKCA
Свързване - клеморед	Контролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав Без Контролна верига: Самозатягащи се клеми 2 1…4 mm²гъвкав Без Контролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав С Контролна верига: Самозатягащи се клеми 2 1…2,5 mm²гъвкав С Контролна верига: Самозатягащи се клеми 1 1…4 mm²Твърд Контролна верига: Самозатягащи се клеми 2 1…4 mm²Твърд Електрическа верига: Самозатягащи се клеми 1 2,5…10 mm²гъвкав Без Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm²гъвкав Без Електрическа верига: Самозатягащи се клеми 1 1…10 mm²гъвкав С Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm²гъвкав С Електрическа верига: Самозатягащи се клеми 1 1,5…10 mm²Твърд Електрическа верига: Самозатягащи се клеми 2 2,5…10 mm²Твърд
Затягащ момент	Контролна верига: 1,7 N.m Самозатягащи се клеми Плосък Ø 6 mm Контролна верига: 1,7 N.m Самозатягащи се клеми Philips No 2 Електрическа верига: 2,5 N.m Самозатягащи се клеми Плосък Ø 6 mm Електрическа верига: 2,5 N.m Самозатягащи се клеми Philips No 2 Контролна верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2 Електрическа верига: 2,5 N.m Самозатягащи се клеми pozidriv No 2
Работно време	12...22 ms Затваряне 4...19 ms Отваряне
ниво на безопасност	B10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1
Механична издръжливост	15 Mcycles
Работен обхват	3600 cyc/h при <60 °C

Допълнителни устройства
Технология на бобината	Без вграден RC модул
Граници на управляващото напрежение на бобината	0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C operational AC 50 Hz 0.85...1.1 Uc -40…60 °C operational AC 60 Hz 1...1.1 Uc 60…70 °C operational AC 50/60 Hz
Пускова мощност в VA	70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C)
Консумация на електроенергия в състояние "hold-in"	7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C)
Топлинно разпръскване	2…3 W при 50/60 Hz
Вид спомагателни контакти	Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1
Честота на мрежата	25...400 Hz
Минимален ток за превключване	5 mA за Сигнализираща мрежа
Минимално превключвателно напрежение	17 V за Сигнализираща мрежа
Време без припокриване	1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact
Съпротивление на изолацията	> 10 MOhm за Сигнализираща мрежа

Околна среда
Степен на защита IP	IP20 преден панел в съответствие с IEC 60529
издръжливост на климатични условия	В съответствие с IACS E10 в съответствие с IEC 60947-1 Annex Q category D
Защитни мерки	TH в съответствие с IEC 60068-2-30
Ниво на замърсяване	3
Температура на околния въздух при работа	-40…60 °C 60…70 °C с нормиране
температура на околната среда за съхранени	-60…80 °C
Допустима надморска височина	0...3000 m
Огнеупорно	850 °C в съответствие с IEC 60695-2-1
Устойчивост на горене	V1 в съответствие с UL 94
Механична устойчивост	Вибрации Отворен контактор: 2 Gn, 5...300 Hz Вибрации Затворен контактор: 4 Gn, 5...300 Hz Удар Затворен контактор: 15 Gn for 11 ms Удар Отворен контактор: 8 Gn за 11 ms
Височина	85 mm
Широчина	90 mm
Дълбочина	92 mm
тегло на продукта	0,787 kg

Опаковъчни единици
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	11,0 cm
Package 1 Width	11,0 cm
Package 1 Length	14,0 cm
Package 1 Weight	934,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	5
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	4,93 kg

Гаранции по договора
Гаранция	18 months

Ампераж

25A
Напрежение

220V
серия

Tesys Deca
