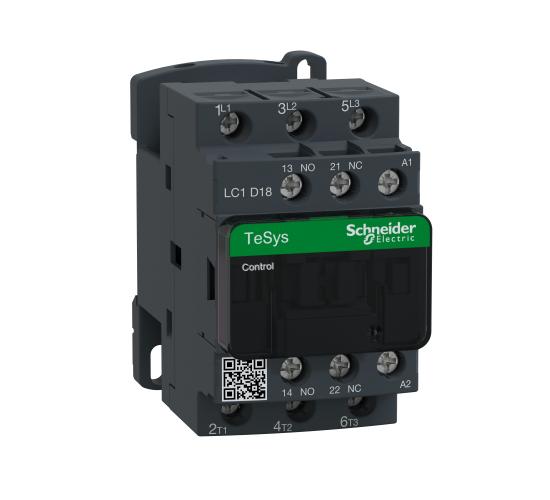

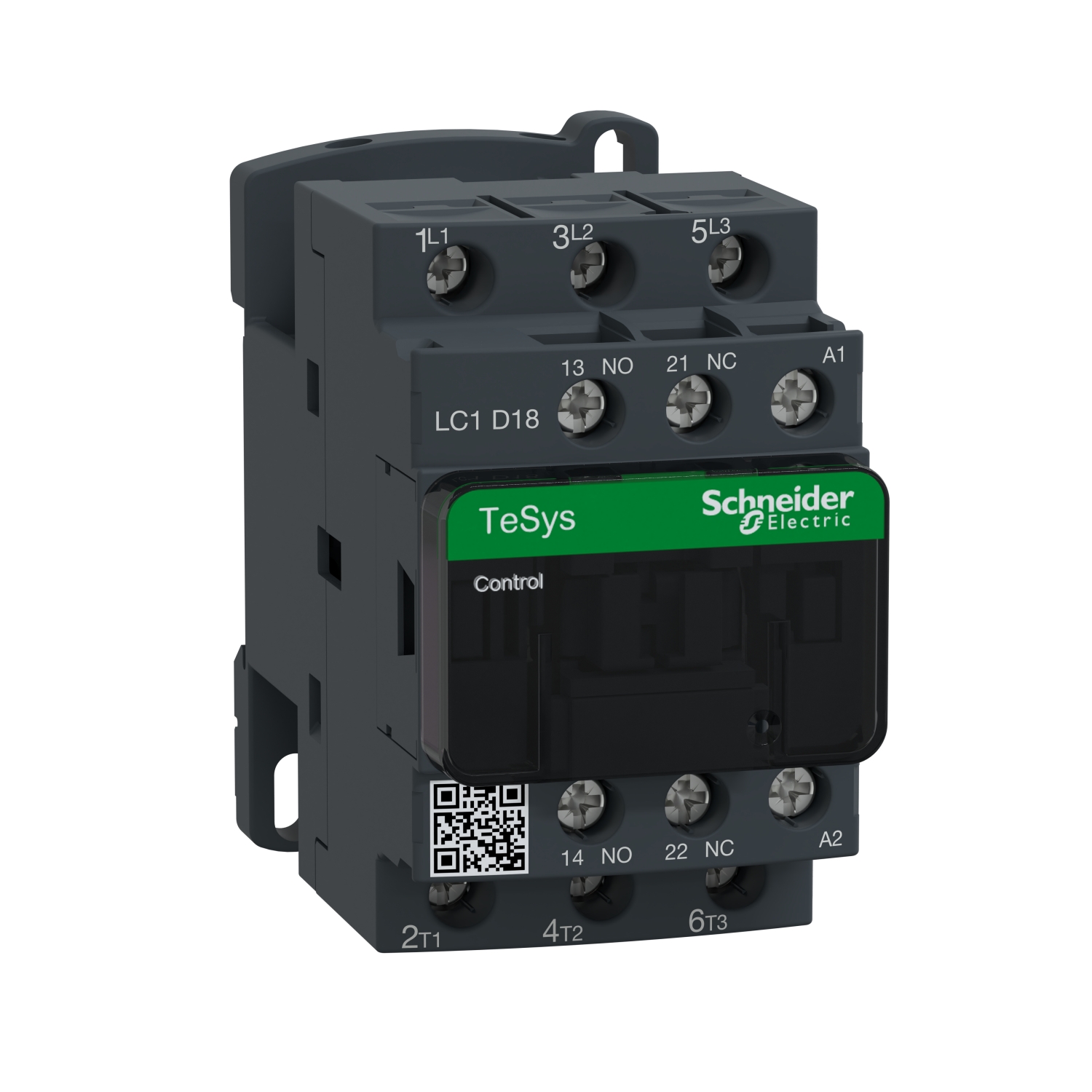

Контактор TeSys D - 3P(3 NO) - AC-3 - <= 440 V 18 A - 380 V AC, бобина
- Арт. №: 20121
- В наличност
Производител:
Цена на бр
57.68€
/ 112.81 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys D TeSys Deca |
| продукт или тип компонент | Контактор |
| Съкратено наименование на устройството | LC1D |
| Приложение на контактора | Резистивен товар Контрол на мотор |
| Категория за оползотворяване | AC-3 AC-4 AC-1 AC-3e |
| Описание на полюсите | 3P |
| power pole contact composition | 3 NO |
| [Ue] номинално работно напрежение | Електрическа верига: <= 690 V AC 25...400 Hz Електрическа верига: <= 300 V DC |
| Номинален работен ток | 18 A 60 °C) при <= 440 V AC AC-3 за Електрическа верига 32 A 60 °C) при <= 440 V AC AC-1 за Електрическа верига 18 A 60 °C) при <= 440 V AC AC-3e за Електрическа верига |
| Моторна мощност в kW | 4 kW при 220...230 V AC 50/60 Hz (AC-3) 7,5 kW при 380...400 V AC 50/60 Hz (AC-3) 9 kW при 415...440 V AC 50/60 Hz (AC-3) 10 kW при 500 V AC 50/60 Hz (AC-3) 10 kW при 660...690 V AC 50/60 Hz (AC-3) 4 kW при 400 V AC 50/60 Hz (AC-4) 4 kW при 220...230 V AC 50/60 Hz (AC-3e) 7,5 kW при 380...400 V AC 50/60 Hz (AC-3e) 9 kW при 415...440 V AC 50/60 Hz (AC-3e) 10 kW при 500 V AC 50/60 Hz (AC-3e) 10 kW при 660...690 V AC 50/60 Hz (AC-3e) |
| motor power HP (UL / CSA) | 1 hp при 115 V AC 50/60 Hz за 1 фаза 3 hp при 230/240 V AC 50/60 Hz за 1 фаза 5 hp при 200/208 V AC 50/60 Hz за 3 фази 5 hp при 230/240 V AC 50/60 Hz за 3 фази 10 hp при 460/480 V AC 50/60 Hz за 3 фази 15 hp при 575/600 V AC 50/60 Hz за 3 фази |
| Тип управляващо напрежение | AC при 50/60 Hz |
| [Uc] Управляващо напрежение | 380 V AC 50/60 Hz |
| Спомагателни контакти | 1 NO + 1 NC |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| Категория на защита | III |
| Номинален термичен ток | 10 A при <60 °C за Сигнализираща мрежа 32 A при <60 °C за Електрическа верига |
| Номинален действащ ток на претоварване | 140 A AC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 250 A DC за Сигнализираща мрежа в съответствие с IEC 60947-5-1 300 A при 440 V за Електрическа верига в съответствие с IEC 60947 |
| Номинална изключвателна възможност | 300 A при 440 V за Електрическа верига в съответствие с IEC 60947 |
| Устойчивост на ток на късо съединение | 145 A при <40 °C - 10 s за Електрическа верига 240 A при <40 °C - 1 s за Електрическа верига 40 A при <40 °C - 10 min за Електрическа верига 84 A при <40 °C - 1 мин за Електрическа верига 100 A - 1 s за Сигнализираща мрежа 120 A - 500 ms за Сигнализираща мрежа 140 A - 100 ms за Сигнализираща мрежа |
| Номинален параметър на предпазителя | 10 A gG за Сигнализираща мрежа в съответствие с IEC 60947-5-1 50 A gG при <= 690 V Тип 1 за Електрическа верига 35 A gG при <= 690 V Тип 2 за Електрическа верига |
| Средна стойност на импеданса | 2,5 mOhm - Ith 32 A 50 Hz за Електрическа верига |
| [Ue] Изолационно напрежение | Електрическа верига: 690 V в съответствие с IEC 60947-4-1 Електрическа верига: 600 V CSA Електрическа верига: 600 V UL Сигнализираща мрежа: 690 V в съответствие с IEC 60947-1 Сигнализираща мрежа: 600 V CSA Сигнализираща мрежа: 600 V UL |
| Електрическа устойчивост | 1,65 Mcycles 18 A AC-3 <= 440 V 1 Mcycles 32 A AC-1 <= 440 V 1,65 Mcycles 18 A AC-3e <= 440 V |
| Топлинно отделяне на полюса | 2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e |
| Front cover | С |
| Монтажна подпора | Шина Пластина |
| Стандарти | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Продуктови сертификати | RINA LROS (Lloyds register of shipping) GL CSA BV ГОСТ DNV CCC UL UKCA |
| Свързване - клеморед | Контролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав Без Контролна верига: Самозатягащи се клеми 2 1…4 mm²гъвкав Без Контролна верига: Самозатягащи се клеми 1 1…4 mm²гъвкав С Контролна верига: Самозатягащи се клеми 2 1…2,5 mm²гъвкав С Контролна верига: Самозатягащи се клеми 1 1…4 mm²Твърд Без Контролна верига: Самозатягащи се клеми 2 1…4 mm²Твърд Без Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm²гъвкав Без Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm²гъвкав Без Електрическа верига: Самозатягащи се клеми 1 1…6 mm²гъвкав С Електрическа верига: Самозатягащи се клеми 2 1…4 mm²гъвкав С Електрическа верига: Самозатягащи се клеми 1 1,5…6 mm²Твърд Без Електрическа верига: Самозатягащи се клеми 2 1,5…6 mm²Твърд Без |
| Затягащ момент | Електрическа верига: 1,7 N.m Самозатягащи се клеми Плосък Ø 6 mm Електрическа верига: 1,7 N.m Самозатягащи се клеми Philips No 2 Контролна верига: 1,7 N.m Самозатягащи се клеми Плосък Ø 6 mm Контролна верига: 1,7 N.m Самозатягащи се клеми Philips No 2 Контролна верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2 Електрическа верига: 1,7 N.m Самозатягащи се клеми pozidriv No 2 |
| Работно време | 12...22 ms Затваряне 4...19 ms Отваряне |
| ниво на безопасност | B10d = 1369863 цикъла Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 20000000 цикъла Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 15 Mcycles |
| Работен обхват | 3600 cyc/h при <60 °C |
| Технология на бобината | Без вграден RC модул |
|---|---|
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc -40…70 °C Отпадане AC 50/60 Hz 0.8...1.1 Uc -40…60 °C operational AC 50 Hz 0.85...1.1 Uc -40…60 °C operational AC 60 Hz 1...1.1 Uc 60…70 °C operational AC 50/60 Hz |
| Пускова мощност в VA | 70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C) |
| Консумация на електроенергия в състояние "hold-in" | 7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C) |
| Топлинно разпръскване | 2…3 W при 50/60 Hz |
| Вид спомагателни контакти | Механично свързани 1 NO + 1 NC в съответствие с IEC 60947-5-1 Mirror contact 1 NC в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 25...400 Hz |
| Минимален ток за превключване | 5 mA за Сигнализираща мрежа |
| Минимално превключвателно напрежение | 17 V за Сигнализираща мрежа |
| Време без припокриване | 1,5 ms При изключване на захранването between NC and NO contact 1,5 ms При захранване between NC and NO contact |
| Съпротивление на изолацията | > 10 MOhm за Сигнализираща мрежа |
| Степен на защита IP | IP20 преден панел в съответствие с IEC 60529 |
|---|---|
| издръжливост на климатични условия | В съответствие с IACS E10 в съответствие с IEC 60947-1 Annex Q category D |
| Защитни мерки | TH в съответствие с IEC 60068-2-30 |
| Ниво на замърсяване | 3 |
| Температура на околния въздух при работа | -40…60 °C 60…70 °C с нормиране |
| температура на околната среда за съхранени | -60…80 °C |
| Допустима надморска височина | 0...3000 m |
| Огнеупорно | 850 °C в съответствие с IEC 60695-2-1 |
| Механична устойчивост | Вибрации Отворен контактор: 2 Gn, 5...300 Hz Вибрации Затворен контактор: 4 Gn, 5...300 Hz Удар Отворен контактор: 10 Gn for 11 ms Удар Затворен контактор: 15 Gn for 11 ms |
| Височина | 77 mm |
| Широчина | 45 mm |
| Дълбочина | 86 mm |
| тегло на продукта | 0,33 kg |
| Тип опаковка пакет 1 | PCE |
|---|---|
| Брой продукти в пакет 1 | 1 |
| Пакет 1 Тегло | 349 g |
| Пакет 1 Височина | 5,5 cm |
| Пакет 1 широчина | 9,4 cm |
| Пакет 1 дължина | 11,4 cm |
| Тип опаковка пакет 2 | S02 |
| Брой продукти в пакет 2 | 20 |
| Пакет 2 тегло | 7,269 kg |
| Пакет 2 височина | 15 cm |
| Пакет 2 широчина | 30 cm |
| Пакет 2 Дължина | 40 cm |
| Пакет 3 височина | 15,0 cm |
| Гаранция | 18 months |
|---|
-
Ампераж
18A
-
Напрежение
380V
-
брой контактни групи
NO+NC
