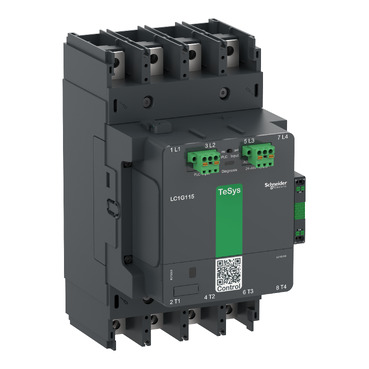

Контактор TeSys Giga 4Р (4NO), AC-1 <=440V 305A,разширена версия, 200…500V широколентова AC/DC намотка
- Арт. №: 20283
- Няма наличност
Производител:
Контактор TeSys Giga 4Р (4NO), AC-1 <=440V 305A,разширена версия, 200…500V широколентова AC/DC намотка
Цена на брой
1 017.46€
/ 1989.98 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys |
|---|---|
| Гама на продукта | TeSys Giga |
| Тип продукт или компонент | Контактор |
| Съкратено наименование на устройството | LC1G |
| Приложение на контактора | Превключване на мощността |
| Категория за оползотворяване | AC-3 AC-3e AC-1 AC-5a AC-5b AC-6a AC-6b DC-1 DC-3 DC-5 |
| Брой полюси | 4P |
| [Ue] номинално работно напрежение | <= 1000 V AC/DC 50/60 Hz <= 460 V DC |
| Номинален работен ток | 185 A (at <60 C) at <= 440 V AC-3 305 A (at <40 C) at <= 1000 V AC-1 |
| [Uc] Управляващо напрежение | 200...500 V AC/DC 50/60 Hz 200...500 V DC |
| Граници на управляващото напрежение на боб | Оперативен: 0.8 Uc Min...1.1 Uc Max (at <60 C) Отпадане: 0.1 Uc Max...0.45 Uc Min (at <60 C) |
| [Uimp] Устойчивост на импулсно напрежение | 8 kV |
|---|---|
| Категория на защита | III |
| Номинален термичен ток | 305 A (at 40 C) |
| Номинална изключвателна способност | 1610 A at 440 V |
| Устойчивост на ток на късо съединение | 1,5 kA - 10 s 0,92 kA - 30 s 0,74 kA - 1 мин 0,5 kA - 3 мин 0,4 kA - 10 min |
| Номинален параметър на предпазителя | 200 A aM at <= 440 V for Мотор 160 A aM at <= 690 V for Мотор 315 A gG at <= 690 V |
| Средна стойност на импеданса | 0,00017 Ohm |
| [Ue] Изолационно напрежение | 1000 V |
| Разсейване на мощността на всеки полюс | 20 W AC-1 - Ith 305 A 6 W AC-3 - Ith 185 A |
| Код за съвместимост | LC1G |
| Контакти | 4 NO |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален действащ ток на претоварване | 2310 A at 440 V |
| Технология на бобината | Вградено двупосочно пиково ограничение |
| ниво на безопасност | B10d = 400000 cycles Контактор с номинален товар в съответствие с EN/ISO 13849-1 B10d = 3000000 cycles Контактор с механичен товар в съответствие с EN/ISO 13849-1 |
| Механична издръжливост | 8 Mcycles |
| inrush power in VA (50/60 Hz, AC) | 295 VA |
| inrush power in W (DC) | 215 W |
| hold-in power consumption in VA (50/60 Hz, AC) | 13,0 VA |
| hold-in power consumption in W (DC) | 8,0 W |
| Работно време | 40...70 ms затваряне 15...50 ms отваряне |
| Работен обхват | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 |
| Свързване - клеморед | Захранваща верига: лента 2 - busbar cross section: 25 х 6 мм Захранваща верига: пръстенови клеми 1 185 mm² Захранваща верига: болтова връзка Верига за управление: натискане 1 0,2…2,5 mm² - cable stiffness: здраво залепен Без кабелен накрайник Верига за управление: натискане 1 0,25…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник Верига за управление: натискане 2 0,5…1,0 mm² С кабелен накрайник Верига за управление: натискане 0,75…2,5 mm² - cable stiffness: здраво залепен Без кабелен накрайник Верига за управление: натискане 0,75…2,5 mm² - cable stiffness: гъвкав С кабелен накрайник |
| Свързващи клеми | 35 mm |
| Монтажна подпора | Пластина |
| Стандарти | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 UL 60335-1 UL 60335-2-40:Annex JJ |
| Продуктови сертификати | CB Scheme CCC cULus EAC CE UKCA EU-RO-MR by DNV-GL |
| Затягащ момент | 18 N.m |
| Височина | 255 mm |
| Широчина | 143 mm |
| Дълбочина | 193 mm |
| тегло на продукта | 5,1 kg |
-
Ампераж
305A
-
Напрежение
200-500V AC/DC
