Помощни контакти 220V 50/60HZ RES. 3НО+2НЗ
- Арт. №: 20310
- В наличност
Производител:

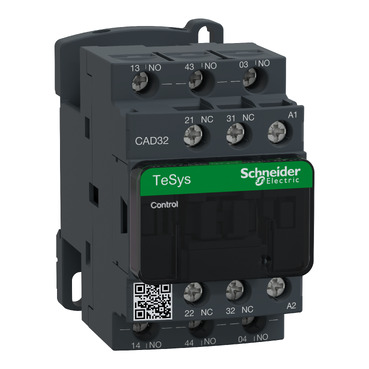

Помощни контакти 220V 50/60HZ RES. 3НО+2НЗ CAD32M7
Цена на брой
41.90€
/ 81.95 лв.
Бърза поръчка
СЕРИЯ ASFORA
Контактор 3P 250A 3P 132KW 400V AC220V бобина LC1E250M5
Арт. №: 20735
595.99 €
/ 1165.66 лв.
125.62 €
/ 245.69 лв.
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys CAD |
| Тип продукт или компонент | Control relay |
| Съкратено наименование на устройството | CAD |
| Приложение на контактора | Контролна верига |
| Категория за оползотворяване | DC-13 AC-14 AC-15 |
|---|---|
| Контакти | 3 NO + 2 NC |
| [Ue] номинално работно напрежение | <= 690 V AC/DC 25...400 Hz |
| Тип управляващо напрежение | AC при 50/60 Hz |
| [Uc] Управляващо напрежение | 220 V AC 50/60 Hz |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с IEC 60947 |
| Номинален термичен ток | 10 A (at 60 C) |
| Номинален действащ ток на претоварване | 140 A AC/DC в съответствие с IEC 60947-5-1 250 A DC в съответствие с IEC 60947-5-1 |
| Устойчивост на ток на късо съединение | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| Номинален параметър на предпазителя | 10 A gG conforming to IEC 60947-5-1 |
| [Ue] Изолационно напрежение | 600 V ULсертифициран 600 V CSAсертифициран 690 V в съответствие с IEC 60947-5-1 |
| Монтажна подпора | Пластина Шина |
| Свързване - клеморед | Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²гъвкав без кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 2кабел(и)1…2,5 mm²гъвкав С кабелен накрайник Самозатягащи се клеми 1кабел(и)1…4 mm²Твърд без кабелен накрайник Самозатягащи се клеми 2кабел(и)1…4 mm²Твърд без кабелен накрайник |
| Затягащ момент | 1,2 N.m - наСамозатягащи се клеми - с отверткаPhilips No 2 1,2 N.m - наСамозатягащи се клеми - с отверткаПлосък Ø 6 mm 1,2 N.m - наСамозатягащи се клеми - с отверткаpozidriv No 2 |
| Граници на управляващото напрежение на бобината | 0.3...0.6 Uc (-40…70 C):Отпадане AC/DC 50/60 Hz 0.8...1.1 Uc (-40…60 C):оперативен AC/DC 50 Hz+C81:C98 0.85...1.1 Uc (-40…60 C):оперативен AC/DC 60 Hz 1...1.1 Uc (60…70 C):оперативен AC/DC 50/60 Hz |
| Работно време | 12...22 ms coil energisation and NO closing 4...12 ms coil de-energisation and NO opening 4...19 ms coil energisation and NC opening 6...17 ms coil de-energisation and NC closing |
| Механична издръжливост | 30 Mcycles |
| Работен обхват | 180 cyc/mn |
| Пускова мощност в VA | 70 VA 50 Hz (at 20 C) |
| Консумация на електроенергия в състояние "ho | 8 VA 50 Hz (at 20 C) |
| Минимално напрежение при превключване | 17 V |
| Минимален ток за превключване | 5 mA |
| Време без припокриване | 1,5 ms При захранване between NC and NO contact 1,5 ms При изключване на захранването between NC and NO contact |
| Съпротивление на изолацията | > 10 MOhm |
| Механична устойчивост | Удар control relay open: 10 Gn for 11 ms в съответствие с IEC 60068-2-27 Удар control relay closed: 15 Gn for 11 ms в съответствие с IEC 60068-2-27 Вибрации control relay open: 2 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 Вибрации control relay closed: 4 Gn, 5...300 Hz в съответствие с IEC 60068-2-6 |
| Височина | 77 mm |
| Широчина | 45 mm |
| Дълбочина | 84 mm |
| тегло на продукта | 0,58 kg |
| Стандарти | EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
|---|---|
| Продуктови сертификати | CB CCC UL CSA EAC CE UKCA |
| Степен на защита IP | IP2X предна страна в съответствие с VDE 0106 |
| Защитни мерки | TH в съответствие с IEC 60068 |
| Температура на околния въздух при работа | -40…60 C 60…70 C с нормиране |
| температура на околната среда за съхранениe | -60…80 C |
| Допустима надморска височина | 0...3000 m |
-
Напрежение
220V
