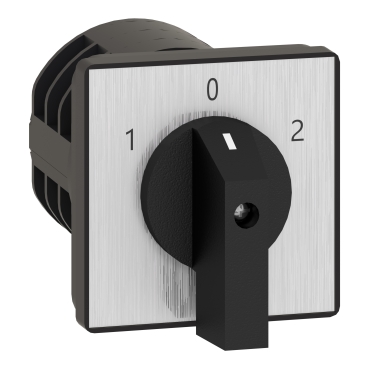

Гама на продукта | Harmony K |
---|---|
Тип продукт или компонент | Complete cam switch |
Наименование на компонента | K30 |
[Ith] конвенционален терм. ток на своб. въздух | 32 A |
Място на монтаж | Преден панел |
Начин на монтаж | 4 отвора |
Cam switch head type | With front plate 64 x 64 mm |
Вид оператор | Черен handle |
заключване на въртяща се ръкохватка | Без |
Presentation of legend | С metallic, 1 - 0 - 2 черен |
Cam switch function | Changeover switch |
Връщане | Без |
Изключена позиция | With Off position |
Брой полюси | 3P |
Switching positions | Right: 0° - 60° Left: 0° - 300° |
Степен на защита IP | IP40 conforming to IEC 60529 |
Switching angle | 60 ° |
---|---|
[Ue] Изолационно напрежение | 690 V Ниво на замърсяване 3) в съответствие с IEC 60947-1 |
Short-circuit current | 5000 A |
Защита от късо съединение | 50 A Карта предпазител gG |
[Uimp] Устойчивост на импулсно напрежение | 6 kV в съответствие с EN 947-1 6 kV в съответствие с IEC 947-1 |
Рсабота на контакта | Бавно спиране |
Вкл при положителен сигнал | С |
Електрическо свързване | Captive screw clamp terminals гъвкав 2 x 4 mm² Captive screw clamp terminals Твърд 2 x 6 mm² |
затягащ момент | 1,2 N.m |
превключвателен капацитет в mA | #N/A DC при 120 V 2 за индуктивен 50 ms) #N/A DC при 180 V 3 за индуктивен 50 ms) #N/A DC при 60 V 1 за индуктивен 50 ms) #N/A DC при 220 V 1 за резистивен 1 ms) #N/A DC при 440 V 2 за резистивен 1 ms) #N/A DC при 660 V 3 за резистивен 1 ms) #N/A DC при 140 V 3 за индуктивен 50 ms) #N/A DC при 48 V 1 за индуктивен 50 ms) #N/A DC при 95 V 2 за индуктивен 50 ms) #N/A DC при 120 V 2 за резистивен 1 ms) #N/A DC при 180 V 3 за резистивен 1 ms) #N/A DC при 60 V 1 за резистивен 1 ms) #N/A DC при 30 V 1 за индуктивен 50 ms) #N/A DC при 60 V 2 за индуктивен 50 ms) #N/A DC при 90 V 3 за индуктивен 50 ms) #N/A DC при 110 V 1 за индуктивен 50 ms) #N/A DC при 220 V 2 за индуктивен 50 ms) #N/A DC при 330 V 3 за индуктивен 50 ms) #N/A DC при 140 V 3 за резистивен 1 ms) #N/A DC при 24 V 1 за индуктивен 50 ms) #N/A DC при 24 V 1 за резистивен 1 ms) #N/A DC при 48 V 1 за резистивен 1 ms) #N/A DC при 48 V 2 за индуктивен 50 ms) #N/A DC при 48 V 2 за резистивен 1 ms) #N/A DC при 70 V 3 за индуктивен 50 ms) #N/A DC при 70 V 3 за резистивен 1 ms) #N/A DC при 95 V 2 за резистивен 1 ms) #N/A DC при 440 V 1 за резистивен 1 ms) #N/A DC при 660 V 2 за резистивен 1 ms) #N/A DC при 110 V 1 за резистивен 1 ms) #N/A DC при 220 V 2 за резистивен 1 ms) #N/A DC при 330 V 3 за резистивен 1 ms) |
Механична издръжливост | 300000 cycles |
CAD цялостна широчина | 64 mm |
CAD цялостна височина | 64 mm |
CAD цялостна дълбочина | 106 mm |
Нето тегло на продукта | 0,425 kg |
Ампераж | 32A |
брой позиции | 1-0-2 умшалтер |
