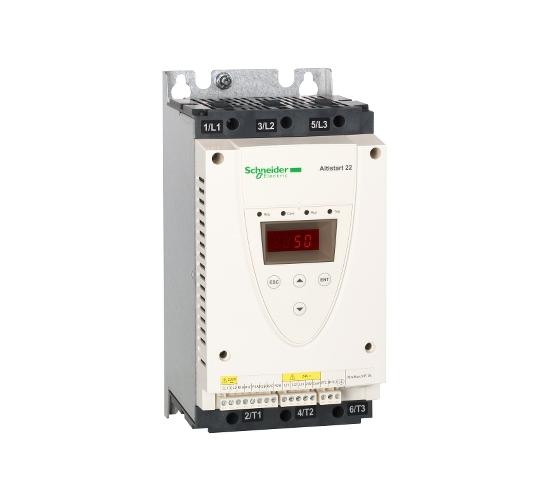

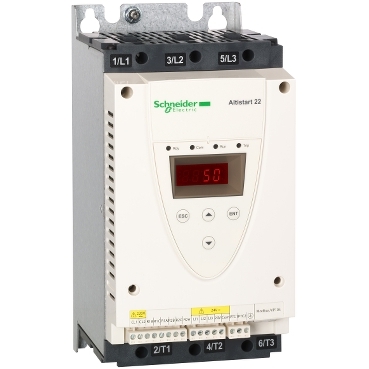

Софтстартер с байпас 47А 400V ATS22D47Q
- Арт. №: 90416
- В наличност
Производител:
Този софтстартер може да захранва трифазни асинхронни двигатели в захранваща линия или свързване в триъгълник. Има номинален ток от 47 A и 23 V до 44 V, номинална мощност до 22 kW (от 4 V до 44 V в захранваща линия) и до 45 kW (от 4 V до 44 V при свързване на двигателя в триъгълник). Той е предназначен за прости и сложни машини, като центробежни и бутални помпи, вентилатори, винтови компресори и оборудване за товаро-разтоварни работи и транспортиране на материали. Тънкият форм-фактор повишава гъвкавостта; позволява монтиране в рамки при всякакви машини. Снабден е с вграден байпас, който намалява шума и разсейването на топлина. Съвместимостта със софтуера SoMove позволява лесно прехвърляне на конфигурации и настройки, което означава, че резервни части могат да се монтират бързо. Осигурява плавно стартиране на вашите машини, като предотвратява механичните натоварвания и удължава експлоатационния им живот.ATS22D47Q
Цена на бр
1 002.42€
/ 1960.56 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Гама на продукта | Altistart 22 |
|---|---|
| product or component type | Софт старт |
| предназначение на продуктите | Асинхронен двигател |
| Специфично приложение на продукта | Помпи и вентилатори |
| Наименование на компонента | ATS22 |
| Мрежов брой фази | 3 фази |
| [Us] номинално захранващо напрежение | 230...440 V - 15...10 % |
| Моторна мощност в kW | 11 kW 230 V 22 kW 400 V 22 kW 440 V |
| factory setting current | 42 A |
| Енергийно разсейване в W | 48 W for standard applications |
| Категория за оползотворяване | AC-53A |
| Тип стартиране | Start with torque control (current limited to 3.5 In) |
| IcL starter rating | 47 A за connection in the motor supply line for standard applications |
| Степен на защита IP | IP20 |
| Начин на сглобяване | С радиатор |
|---|---|
| Налична функция | Internal bypass |
| Лимит на захранващо напрежение | 195…484 V |
| Честота на захранването | 50...60 Hz - 10...10 % |
| Честота на мрежата | 45...66 Hz |
| Свързване на устройството | To the motor delta terminals In the motor supply line |
| [Uc] Управляващо напрежение | 230 V - 15...10 % 50/60 Hz |
| control circuit consumption | 20 W |
| Дискретен номер на изход | 2 |
| Вид дискретен изход | Изходи на реле R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Изходи на реле R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O |
| Минимален ток за превключване | 100 mA при 12 V DC (Изходи на реле) |
| Максимален превключвателен ток | 5 A 250 V AC Съпротивителни 1 Изходи на реле 5 A 30 V DC Съпротивителни 1 Изходи на реле 2 A 250 V AC индуктивен 0,4 20 ms Изходи на реле 2 A 30 V DC индуктивен 7 ms Изходи на реле |
| Дискретен номер на вход | 3 |
| Вид дискретен вход | (LI1, LI2, LI3) Логика, 5 mA 4.3 kOhm |
| Дискретно входнно напрежение | 24 V <= 30 V |
| Цифров вход | Positive logic LI1, LI2, LI3 < 5 V <= 2 mA > 11 V, >= 5 mA |
| output current | 0.4...1 Icl Регулируем |
| PTC probe input | 750 Ohm |
| Протокол на комуникационния порт | Modbus |
| Тип конектор | 1 RJ45 |
| communication data link | Serial |
| Физически интерфейс | RS485 multidrop |
| Скорост на предаване | 4800, 9600 or 19200 bps |
| инсталирани устройства | 31 |
| Тип защита | Phase failure: line Термална защита: Мотор Термална защита: стартер |
| Маркировка | CE |
| Тип охлаждане | Принудително конвертиране |
| Работно положение | Вертикална +/- 10 градуса |
| Височина | 265 mm |
| Широчина | 130 mm |
| Дълбочина | 169 mm |
| тегло на продукта | 7 kg |
| Motor power range AC-3 | 7…11 kW при 200…240 V 3 фази 15…25 kW при 380…440 V 3 фази |
| тип моторен стартер | Софт старт |
| Електромагнитна съвместимост | Разпръсквани емисии Ниво A съответстващ на IEC 60947-4-2 Изместени синусоиди Ниво 3 съответстващ на IEC 61000-4-12 Електростатичен разряд Ниво 3 съответстващ на IEC 61000-4-2 Устойчивост на електрически смущения Ниво 4 съответстващ на IEC 61000-4-4 Устойчивост на ради - електрически смущения Ниво 3 съответстващ на IEC 61000-4-3 Напрежение/ток импулс Ниво 3 съответстващ на IEC 61000-4-5 |
|---|---|
| Стандарти | EN/IEC 60947-4-2 |
| Продуктови сертификати | CCC C-отметка UL ГОСТ CSA |
| Устойчивост на вибрации | 1 gn е= 13…200 Hz) съответстващ на EN/IEC 60068-2-6 1.5 mm е= 2…13 Hz) съответстващ на EN/IEC 60068-2-6 |
| Устойчивост на удар | 15 gn за 11 ms съответстващ на EN/IEC 60068-2-27 |
| Ниво на шум | 45 dB |
| Ниво на замърсяване | Ниво 2 в съответствие с IEC 60664-1 |
| Относителна влажност | 0…95 % Без конденз или капеща вода съответстващ на EN/IEC 60068-2-3 |
| Температура на околния въздух при работа | -10…40 °C (Без отклонение) 40…60 °C (с токов спад 2.2 % при °C) |
| Температура на околния въздух за складиран | -25…70 °C |
| Допустима надморска височина | <= 1000 m Без отклонение > 1000...< 2000 m С токов пад 2.2 % при допълнителни 100 m |
| Тип опаковка пакет 1 | PCE |
|---|---|
| Брой продукти в пакет 1 | 1 |
| Пакет 1 Тегло | 5,611 kg |
| Пакет 1 Височина | 27,5 cm |
| Пакет 1 широчина | 22 cm |
| Пакет 1 дължина | 33,5 cm |
| Тип опаковка пакет 2 | P06 |
| Брой продукти в пакет 2 | 10 |
| Пакет 2 тегло | 69,76 kg |
| Пакет 2 височина | 73,5 cm |
| Пакет 2 широчина | 80 cm |
| Пакет 2 Дължина | 60 cm |
| Гаранция | 18 months |
|---|
-
вид
Софтстартер
-
ампераж
47А
-
напрежение
400V
-
