Термични релета
Термично реле 23-32A
- Арт. №: 20432
- В наличност
Производител:

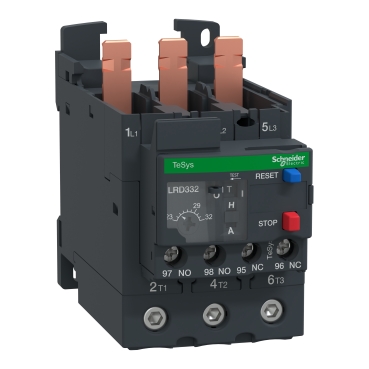

Термично реле 23-32A Schneider Electric LRD332 (Термична защита)
Цена на брой
98.98€
/ 193.59 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys LRD TeSys Deca |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LRD |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1D40A LC1D65A LC1D50A |
| тип мрежа | AC/DC DC |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита | 23…32 A |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V в съответствие с CSA Захранваща верига: 600 V в съответствие с UL Захранваща верига: 690 V в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 0...400 Hz |
|---|---|
| Монтажна подпора | Пластина, Със специфични аксесоари Шина, Със специфични аксесоари Под контактор |
| Праг на задействане | 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 5 A за Сигнализираща мрежа |
| Допустим ток | 0,95 A при 380 V AC-15 за Сигнализираща мрежа 0,06 A при 440 V DC-13 за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | 690 V AC/DC 0...400 Hz за захранваща верига в съответствие с IEC 60947-4-1 |
| Номинален параметър на предпазителя | 4 A gG for Сигнализираща мрежа 4 A BS for Сигнализираща мрежа |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Детекция при отпадане на фаза | 0 |
| Тип управление | Червен Бутон: Стоп Син Бутон: Нулиране |
| Температурна компенсация | -20…60 C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² Твърд без кабелен накрайник Захранваща верига: EverLink BTR винтови клеми 1 1…35 mm² гъвкав без кабелен накрайник Захранваща верига: EverLink BTR винтови клеми 1 1…35 mm² гъвкав С кабелен накрайник Захранваща верига: EverLink BTR винтови клеми 1 1…35 mm² Твърд без кабелен накрайник |
| Затягащ момент | Верига за управление: 1,7 N.m - наСамозатягащи се клеми Захранваща верига: 5 N.m - наEverLink BTR винтови клеми |
| Височина | 123 mm |
| Широчина | 55 mm |
| Дълбочина | 123 mm |
| тегло на продукта | 0,375 kg |
-
Ампераж
23-32A
