Термични релета
Термично реле 30-38A
- Арт. №: 20425
- В наличност
Производител:

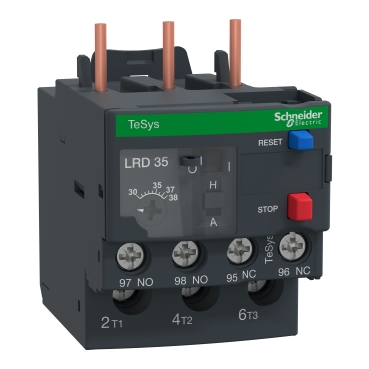

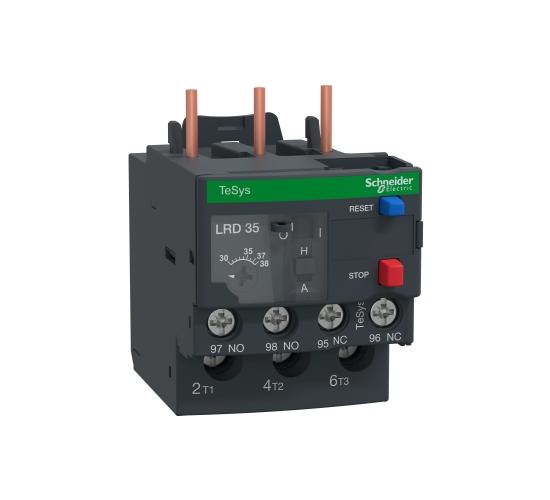

Термично реле 30-38A Schneider Electric LRD35(Термична защита)
Цена на брой
80.00€
/ 156.47 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys LRD TeSys Deca |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LRD |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1D18 LC1D25 LC1D32 LC1D12 LC1D09 LC1D38 |
| тип мрежа | DC AC/DC |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита | 30…38 A |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V в съответствие с CSA Захранваща верига: 600 V в съответствие с UL Захранваща верига: 690 V в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 0...400 Hz |
|---|---|
| Монтажна подпора | Пластина, Със специфични аксесоари Шина, Със специфични аксесоари Под контактор |
| Праг на задействане | 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 5 A за Сигнализираща мрежа |
| Допустим ток | 1,5 A при 240 V AC-15 за Сигнализираща мрежа 0,1 A при 250 V DC-13 за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | 690 V AC/DC 0...400 Hz за захранваща верига в съответствие с IEC 60947-4-1 |
| Номинален параметър на предпазителя | 4 A gG for Сигнализираща мрежа 4 A BS for Сигнализираща мрежа |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Детекция при отпадане на фаза | 0 |
| Тип управление | Червен Бутон: Стоп Син Бутон: Нулиране |
| Температурна компенсация | -20…60 C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² Твърд Захранваща верига: Самозатягащи се клеми 1 1,5…10 mm² гъвкав без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…4 mm² гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…6 mm² Твърд |
| Затягащ момент | Верига за управление: 1,7 N.m - наСамозатягащи се клеми Захранваща верига: 1,7 N.m - наСамозатягащи се клеми |
| Височина | 66 mm |
| Широчина | 45 mm |
| Дълбочина | 70 mm |
| тегло на продукта | 0,124 kg |
| издръжливост на климатични условия | в съответствие с IACS E10 |
|---|---|
| IP степен на защита | IP20 conforming to IEC 60529 |
| Температура на околния въздух при работа | -20…60 C Без отклонение в съответствие с IEC 60947-4-1 |
| температура на околната среда за съхранениe | -60…70 C |
| Устойчивост на горене | V1 в съответствие с UL 94 |
| Механична устойчивост | Вибрации: 6 Gn в съответствие с IEC 60068-2-6 Удар: 15 Gn for 11 ms в съответствие с IEC 60068-2-7 |
| Диелектрична якост | 1,89 kV при 50 Hz в съответствие с IEC 60947-1 |
| Стандарти | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| Продуктови сертификати | IEC UL CSA CCC EAC BV RINA DNV-GL LROS (регистър на корабоплаването на Lloyds) ATEX INERIS |
-
Ампераж
30-38A
