Термични релета

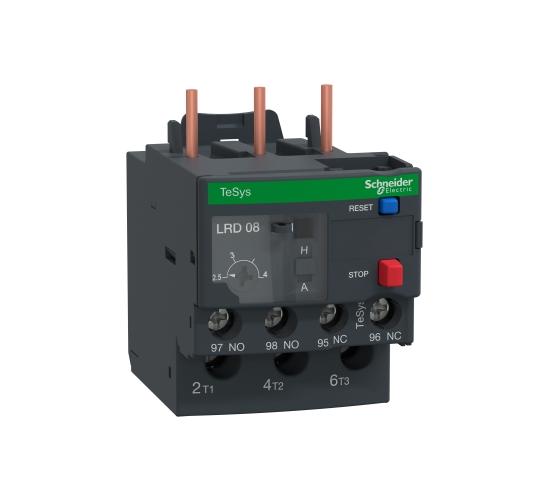

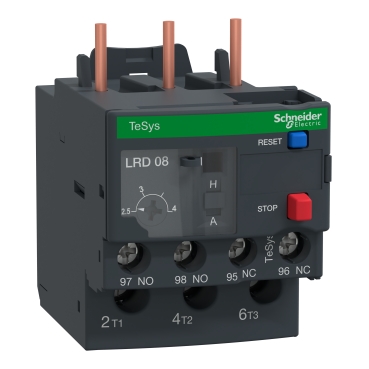

Термично реле 2.5 -4A
- Арт. №: 20417
- В наличност
Производител:
Термично реле TeSys LRD, 4A/690V, обхват на термична настройка 2.5-4A, клас на изключване 10A, за защита на 3-фазни двигатели 1.1-1.5kW@400V. Диференциално устройство с фазова повреда (загуба). Осигурява термична настройка, ръчно нулиране, превключвател селектор за изпитване и симулиране, бутони за нулиране и изключване, индикатор за флаг и 2 допълнителни контакта 1NO+1NC за сигнализация при повреда. Настройките са защитени с прозрачен капак, който може да се заключва чрез пломбиране. Свързване чрез винтови клеми, то се свързва директно с долните клеми на 3-полюсни контактори LC1D09-D38. Монтаж на DIN шина или фиксиране с винт, отделно от контактора, с използване на клеморед LD7B106 (да се поръча отделно). Сертифициран по различни стандарти (IEC, UL, CSA, CCC, EAC, ATEX, Marine), в съответствие с Green Premium (RoHs/Reach).Schneider Electric LRD08 (Термична защита)
Цена на брой
53.03€
/ 103.72 лв.
Бърза поръчка
СЕРИЯ ASFORA
| Обхват | TeSys TeSys Deca |
|---|---|
| Наименование на продукта | TeSys LRD TeSys Deca |
| Тип продукт или компонент | Differential thermal overload relay |
| Съкратено наименование на устройството | LRD |
| Приложение на релето | Моторна защита |
| Съвместимост на продуктите | LC1D12 LC1D09 LC1D25 LC1D38 LC1D32 LC1D18 |
| тип мрежа | AC/DC DC |
| Клас на термично претоварване | Class 10A в съответствие с IEC 60947-4-1 |
| Регулируема термозащита | 2,5…4 A |
| [Ue] Изолационно напрежение | Захранваща верига: 600 V в съответствие с CSA Захранваща верига: 600 V в съответствие с UL Захранваща верига: 690 V в съответствие с IEC 60947-4-1 |
| Честота на мрежата | 0...400 Hz |
|---|---|
| Монтажна подпора | Пластина, Със специфични аксесоари Шина, Със специфични аксесоари Под контактор |
| Праг на задействане | 1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1 |
| Спомагателни контакти | 1 NO + 1 NC |
| Номинален термичен ток | 5 A за Сигнализираща мрежа |
| Допустим ток | 3 A при 120 V AC-15 за Сигнализираща мрежа 0,22 A при 125 V DC-13 за Сигнализираща мрежа |
| [Ue] номинално работно напрежение | 690 V AC/DC 0...400 Hz за захранваща верига в съответствие с IEC 60947-4-1 |
| Номинален параметър на предпазителя | 4 A gG for Сигнализираща мрежа 4 A BS for Сигнализираща мрежа |
| [Uimp] Устойчивост на импулсно напрежение | 6 kV |
| Детекция при отпадане на фаза | 0 |
| Тип управление | Червен Бутон: Стоп Син Бутон: Нулиране |
| Температурна компенсация | -20…60 C |
| Свързване - клеморед | Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав без кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² гъвкав С кабелен накрайник Верига за управление: Самозатягащи се клеми 2 1…2,5 mm² Твърд без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1,5…10 mm² гъвкав без кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…4 mm² гъвкав С кабелен накрайник Захранваща верига: Самозатягащи се клеми 1 1…6 mm² Твърд без кабелен накрайник |
| Затягащ момент | Верига за управление: 1,7 N.m - наСамозатягащи се клеми Захранваща верига: 1,7 N.m - наСамозатягащи се клеми |
| Височина | 66 mm |
| Широчина | 45 mm |
| Дълбочина | 70 mm |
| тегло на продукта | 0,124 kg |
-
Ампераж
2.5-4A
